Branschkunskap

Varför antennisolerade kablar ersätter nakna luftledare och vad övergången kräver

Byte av nakna luftledare med antennisolerad kabel s (AIC) i distributionsnät drivs av en kombination av säkerhets-, tillförlitlighets- och underhållsfaktorer som förvärrar avsevärt i specifika installationsmiljöer. Kala ledare på trä- eller betongstolpar har varit standardtekniken för overheaddistribution i över ett sekel, men deras prestanda i tätt vegeterade områden, kustmiljöer och stadsnät med hög felfrekvens har drivit på en utbredd användning av isolerade alternativ med början på 1970-talet i Skandinavien och successivt anammat i Asien, Afrika och Latinamerika under de följande decennierna.

Den primära tekniska fördelen med antennisolerade kablar jämfört med blanka ledare är felströmsminskning från ledare-till-ledare och ledare-till-träd-kontakt. En kal 11 kV distributionsledning som går genom trädkronorna kräver en frigångskorridor på 2–3 meter på varje sida för att förhindra grenkontakt under vindbelastning; en isolerad antennkabel kan tolerera direkt grenkontakt utan felinitiering eftersom isoleringen motstår kontaktspänningen under kontakthändelsen. Detta gör det möjligt att minska rullningsbredden med 40–60 %, vilket avsevärt minskar markröjningskostnaderna och miljöpåverkan i skogsområden. Isoleringen ger inte permanent kontakttolerans - ihållande grentryck kommer så småningom att nöta manteln och tränga in i ledaren - men den omvandlar potentiellt dödliga momentana fel till hanterbara långsamt utvecklande förhållanden som kan upptäckas och åtgärdas innan de blir avbrott.

Övergången från nakna till isolerade antennsystem kräver förändringar i hårdvara, installationspraxis och koordinering av skyddssystem som ofta underskattas i projektplaneringen. Bar ledarstång – isolatorer med klämmor, spolisolatorer och korsarmshårdvara – är inte kompatibla med AIC-installation, som kräver stödsystem för budbärare, förformade spiralformade grepp, upphängningsklämmor och töjningsklämmor utformade för den specifika kabelns yttre diameter och mekaniska spänningsklassificering. Skyddsreläinställningar som är kalibrerade för felströmmar utan ledare måste omkalibreras för isolerade kablar, där isoleringen fördröjer felutvecklingen, vilket ändrar tids-strömprofilen som ses av överströmsreläer. Verktyg som installerar AIC-ledare på hårdvara avsedd för oisolerade ledare, eller som misslyckas med att justera skyddsreläinställningarna, upplever ofta antingen missad feldetektering eller störande utlösning under övergångsperioden.

Messenger-tråddesign i buntade lågspänningsantennkablar och dess effekt på häng och spänning

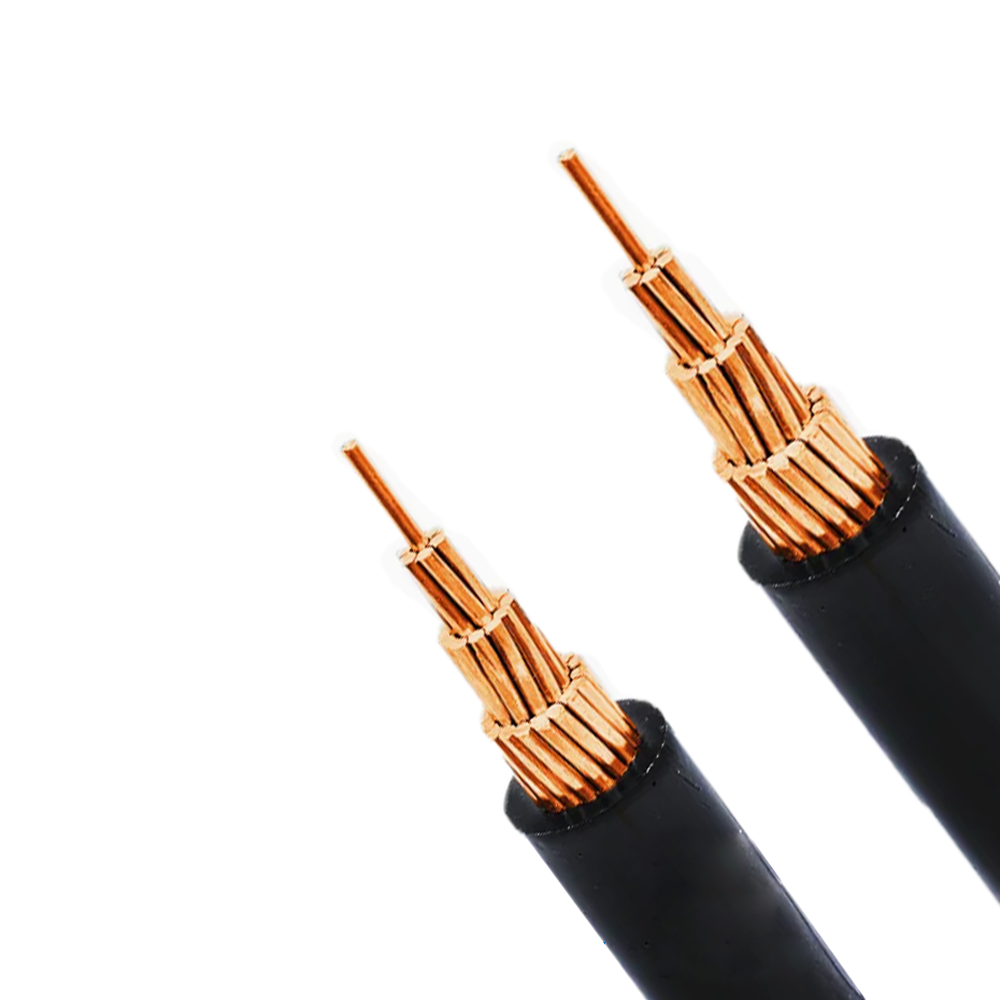

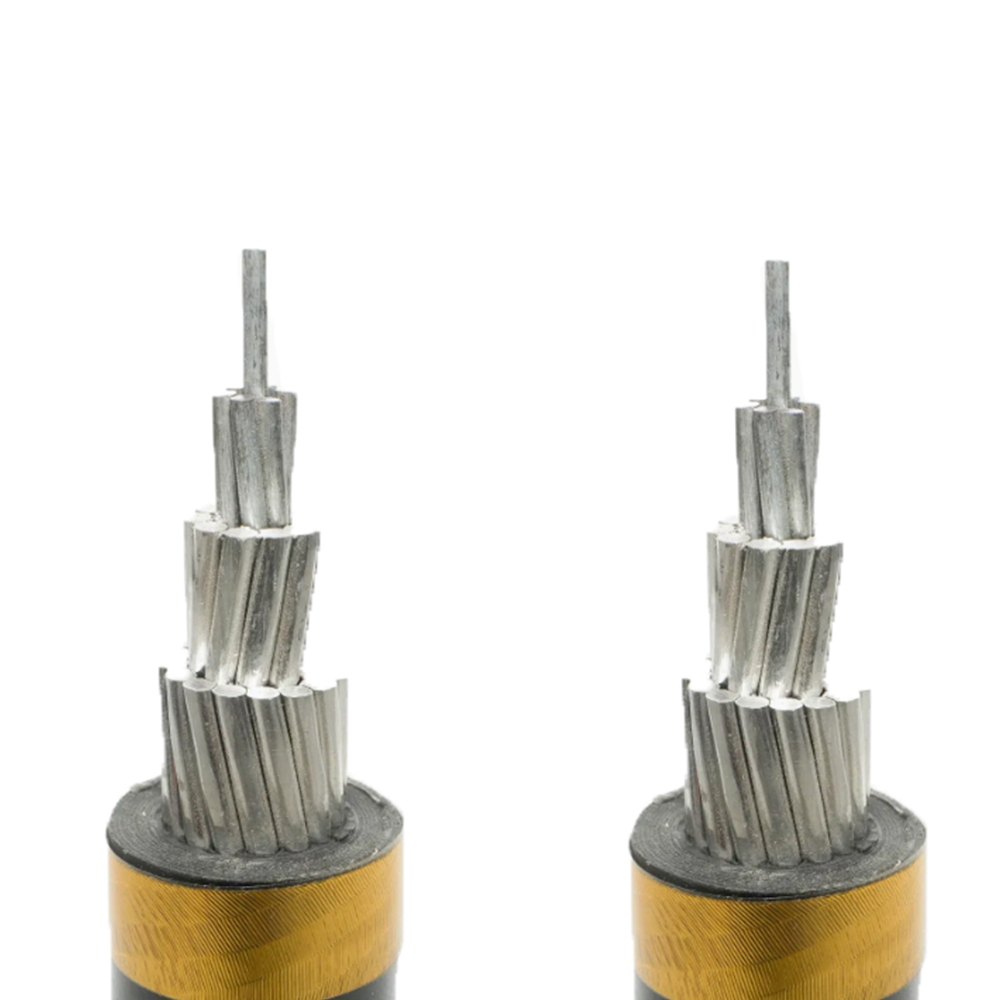

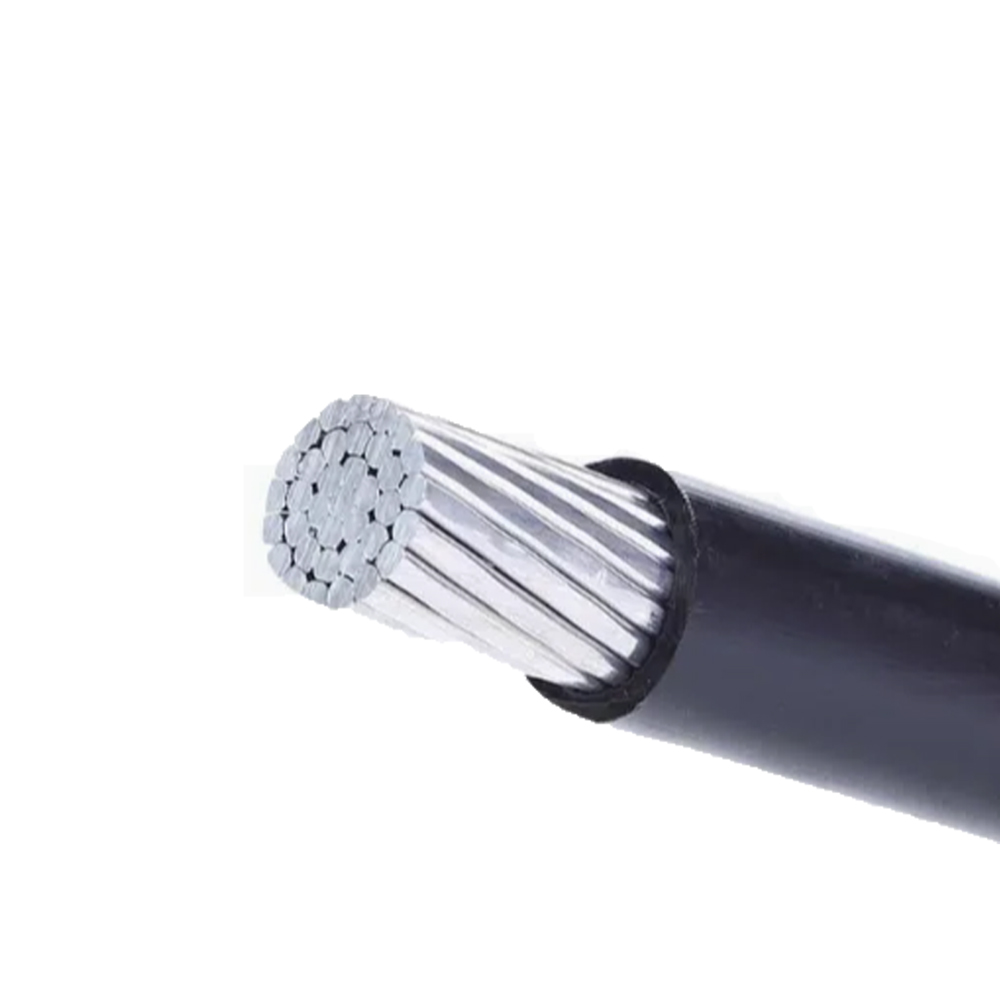

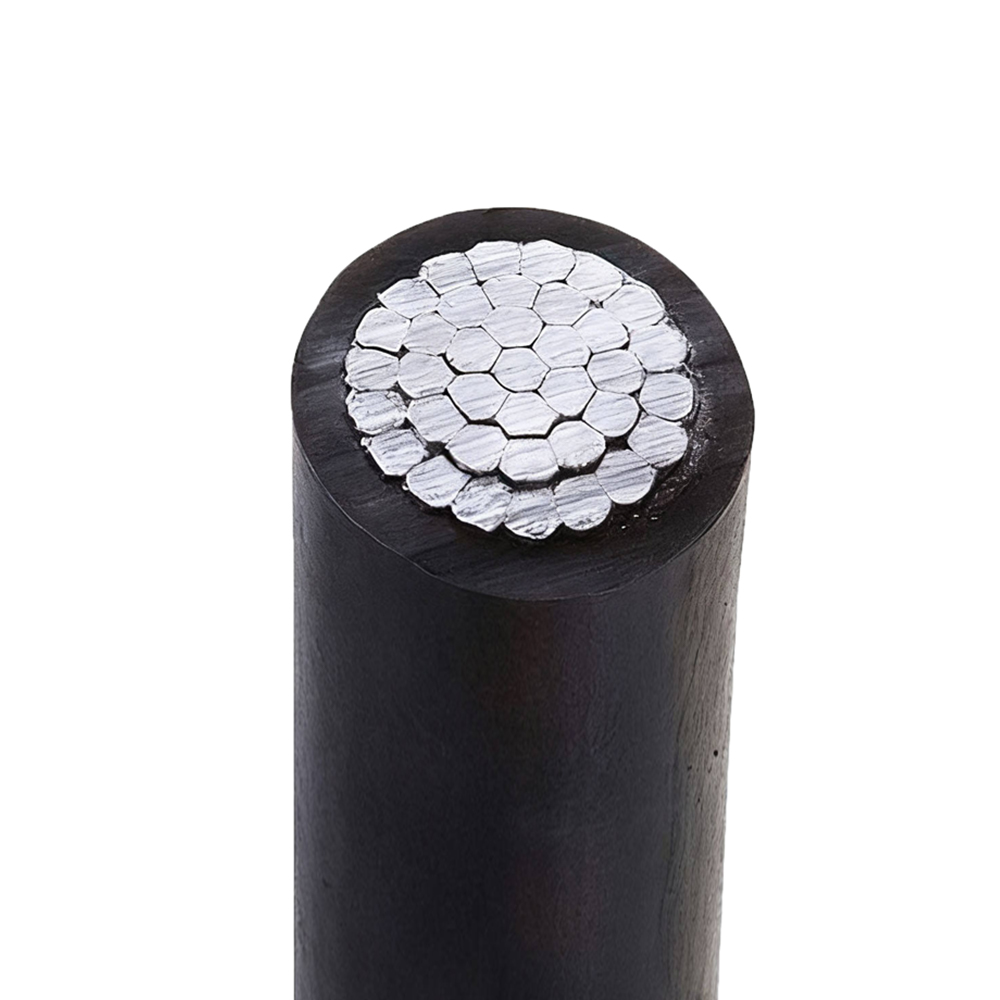

Lågspänningsantennbuntade kablar (ABC, typiskt 0,6/1 kV klassad) finns tillgängliga i två mekaniska konfigurationer: med en dedikerad bar eller isolerad messenger-tråd som bär hela den mekaniska belastningen av bunten, och självbärande konfigurationer där en av de isolerade ledarna fungerar som den mekaniska nollan. Valet mellan dessa konfigurationer har betydande konsekvenser för spännlängdskapacitet, installationsspänning, hängbeteende vid temperaturvariationer och långsiktig mekanisk tillförlitlighet.

I budbärarstödda ABC är budtråden vanligtvis en galvaniserad ståltråd eller en stålförstärkt aluminiumledare (ACSR) vald oberoende av de elektriska strömkraven. Budbäraren bär kontaktledningsbelastningen för hela kabelbunten, och de isolerade ledarna hänger från den med hjälp av buntband eller förformade grepp med jämna mellanrum - vanligtvis var 0,5–1,0 meter längs spännet. Den mekaniska utformningen av budbäraren styrs av kabelns maximala dimensionerande spännvidd, vind- och isbelastningsförhållandena som gäller för installationsområdet och den maximalt tillåtna nedhängningen (vilket påverkar erforderlig stolpehöjd över marken). För ett 60-meters spännvidd i en zon med måttlig vind med en 4-kärnig 4×70 mm² ABC-bunt, kan budbärarspänningen under maximala belastningsförhållanden nå 8–12 kN, vilket kräver en budbärarbrottstyrka på minst 24–36 kN med en säkerhetsfaktor på 3. Med en underdimensionerad budbärare expanderar den under sommaren utvidgningen (exlång) ledare) kan orsaka att bunten kommer i kontakt med strukturer eller vegetation under den dimensionerade frigångshöjden.

Självbärande ABC eliminerar den separata budbäraren genom att använda nollledaren som både den elektriska nollan och den mekaniska lastbäraren. Nollledaren i denna konfiguration måste vara mekaniskt klassad för den fulla kontaktledningsbelastningen, vilket innebär att den ofta är konstruerad av ACSR (aluminiumledningsstålförstärkt) eller hårddragen aluminiumlegering snarare än det glödgade aluminiumet som används i fasledarna. Spänningen i neutralledaren vid maximal is- och vindbelastning måste ligga inom ledarens märkspänningsgräns, vilket begränsar det maximalt uppnåbara spännvidden. För självbärande LV ABC sträcker sig typiska maximala spännvidder från 40 till 80 meter beroende på ledarens storlek och regional belastningsklass; bortom dessa spännvidder krävs mellanliggande stödstolpar även om spänningsfallet över spännvidden skulle tillåta ett längre elektriskt spann. Den självbärande konfigurationen är enklare att installera (ingen separat messenger-installation krävs) men ger mindre designflexibilitet än messenger-stödda system för ovanliga spänngeometrier eller tunga isbelastningsförhållanden.

Val av isoleringsmaterial för medelspänningsantennkablar i krävande miljöer

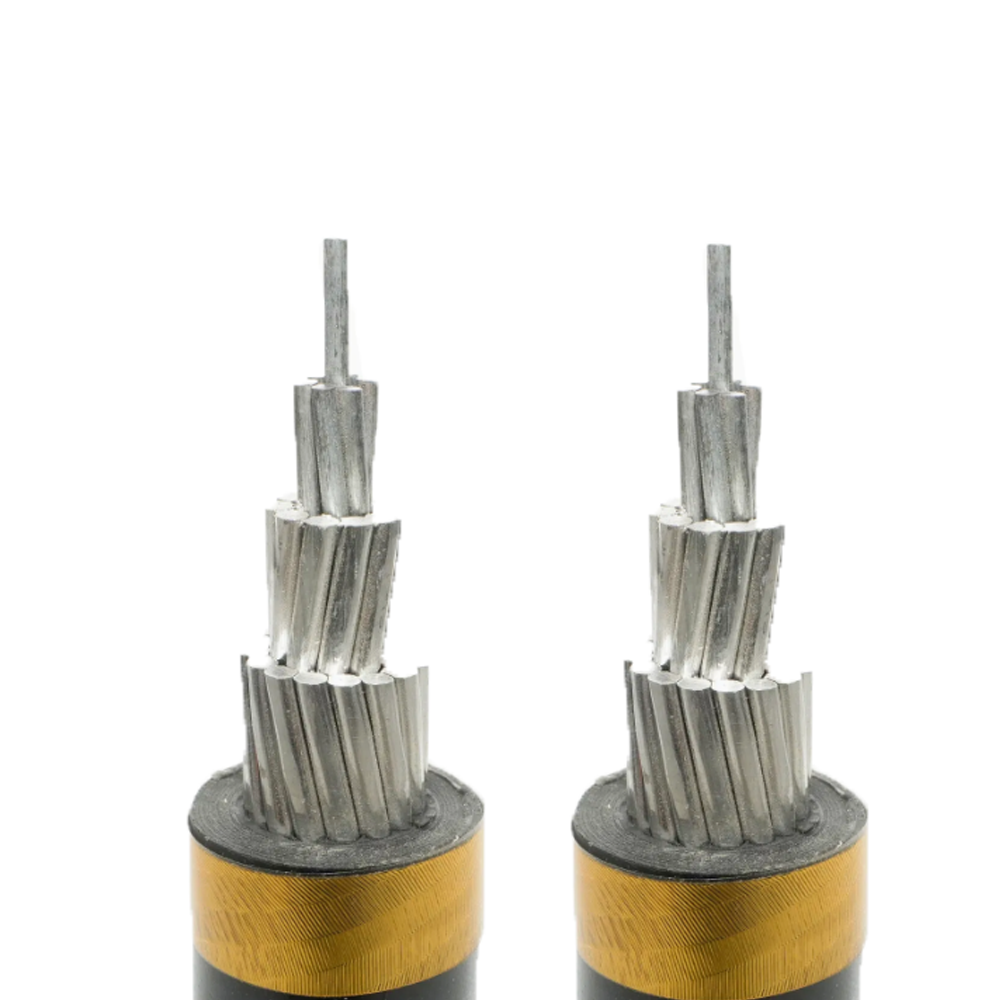

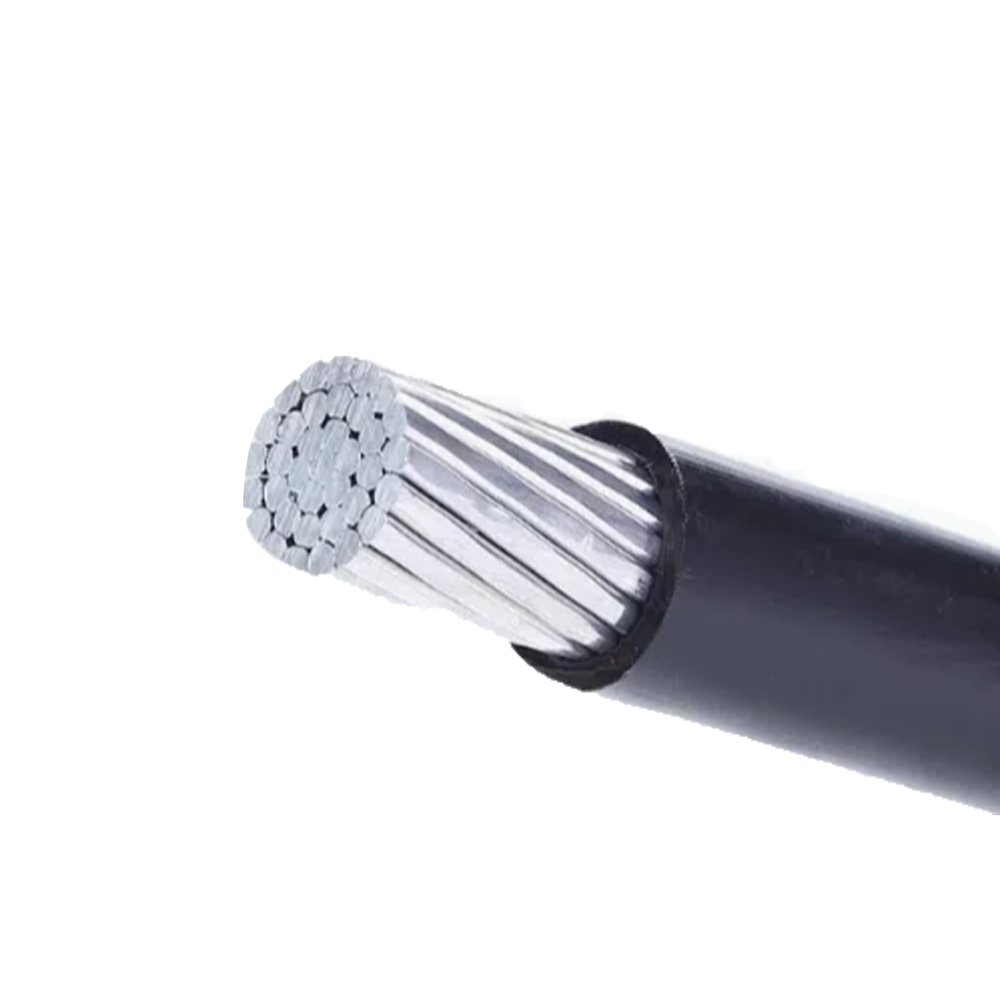

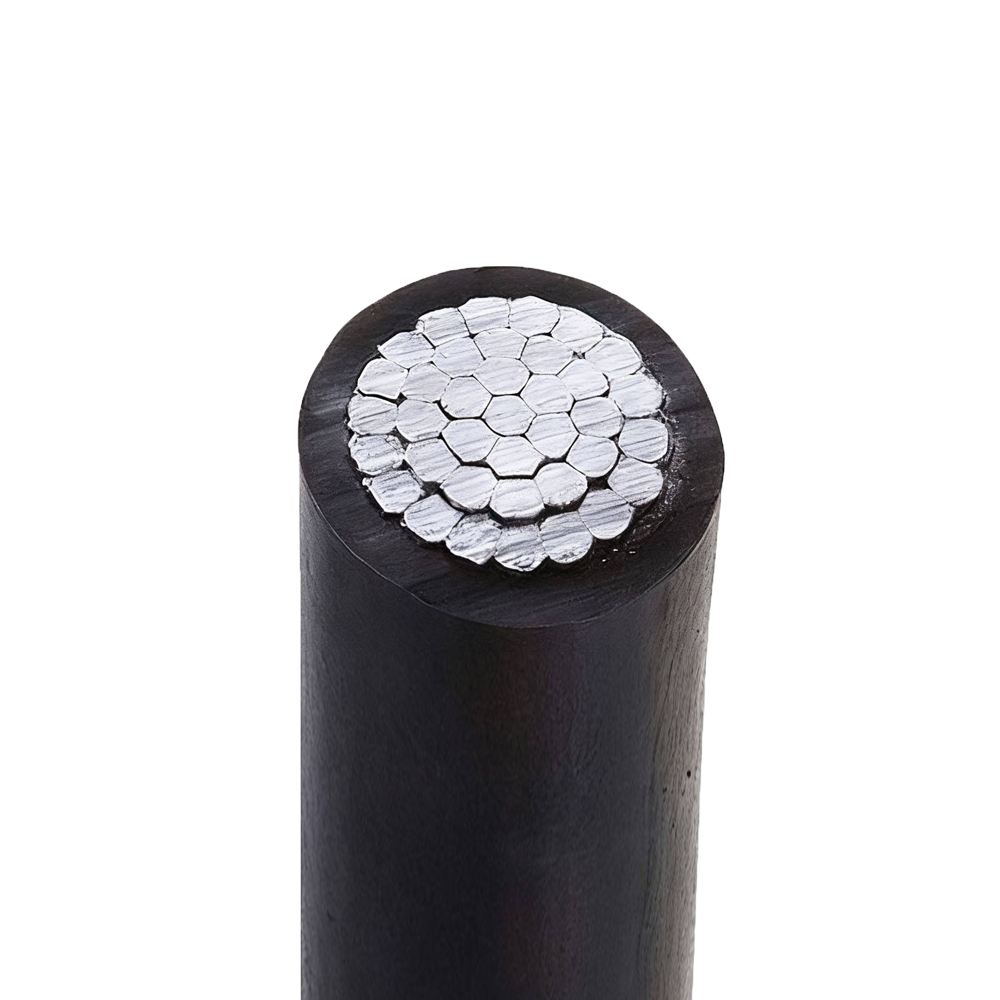

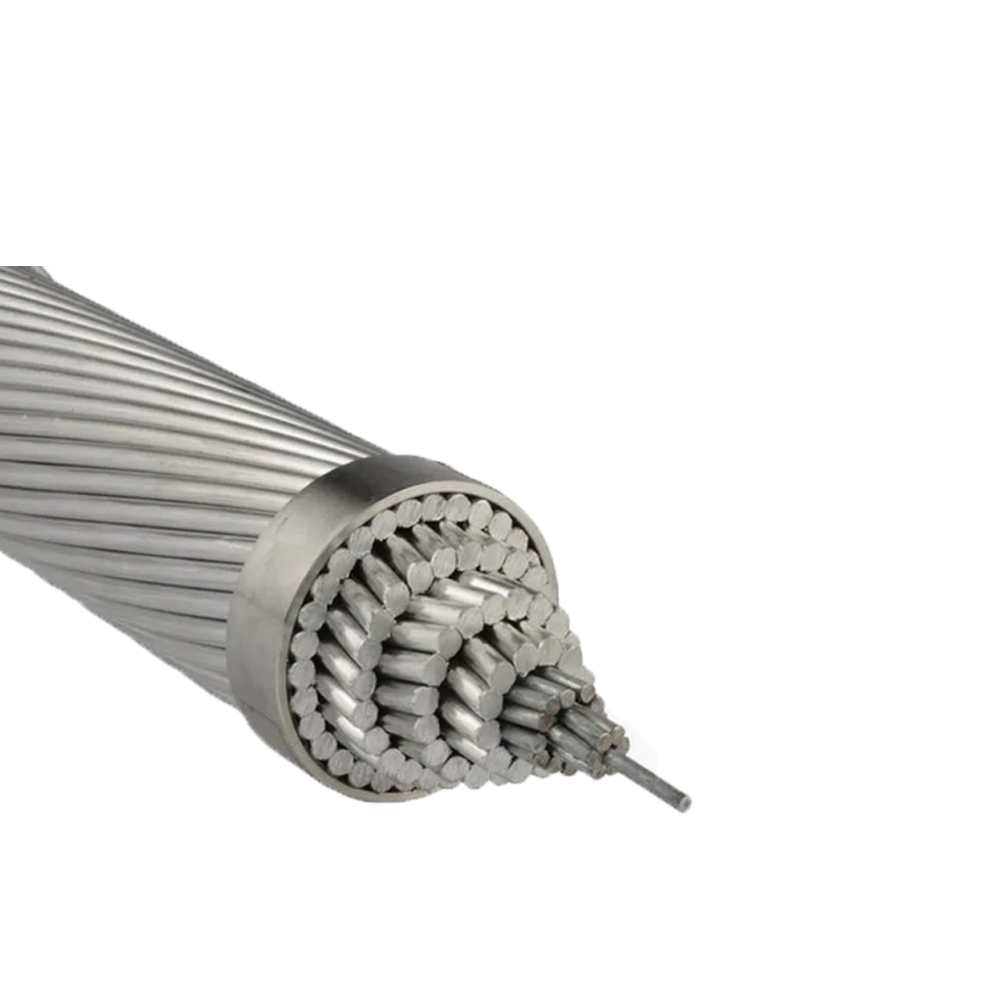

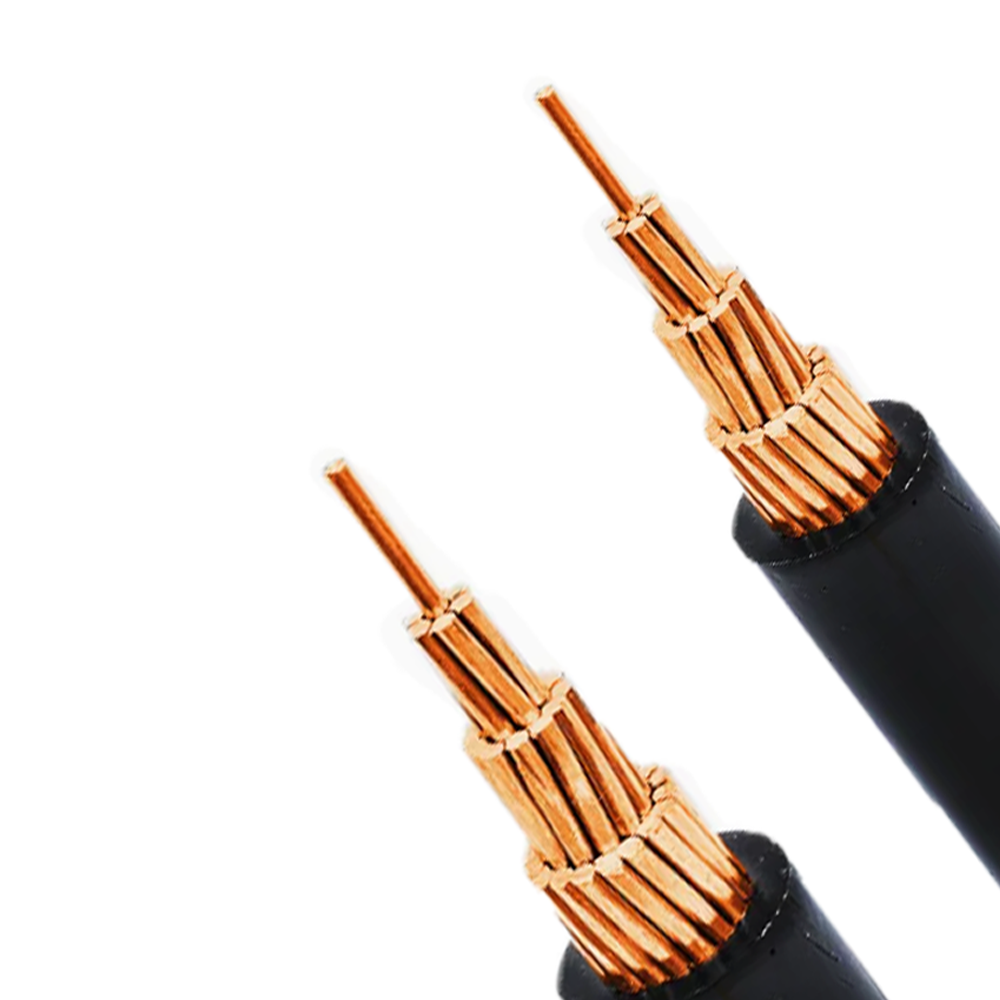

Mellanspänning antennisolerad kabel s (vanligtvis 10–35 kV) fungerar under långvarig UV-exponering, breda temperaturcykler och direkt väderkontakt – förhållanden som ställer väsentligt högre krav på isoleringsmaterials prestanda än den skyddade miljön för kabelinstallationer under jord eller inomhus. Isoleringen måste samtidigt ge tillräcklig dielektrisk hållfasthet för spänningsklassen, motstå fotonedbrytning och termisk oxidation under en livslängd på 30–40 år och bibehålla tillräcklig mekanisk flexibilitet för installation vid låga temperaturer. Dessa krav pekar mot tvärbundna polymerisoleringssystem snarare än termoplastiska material.

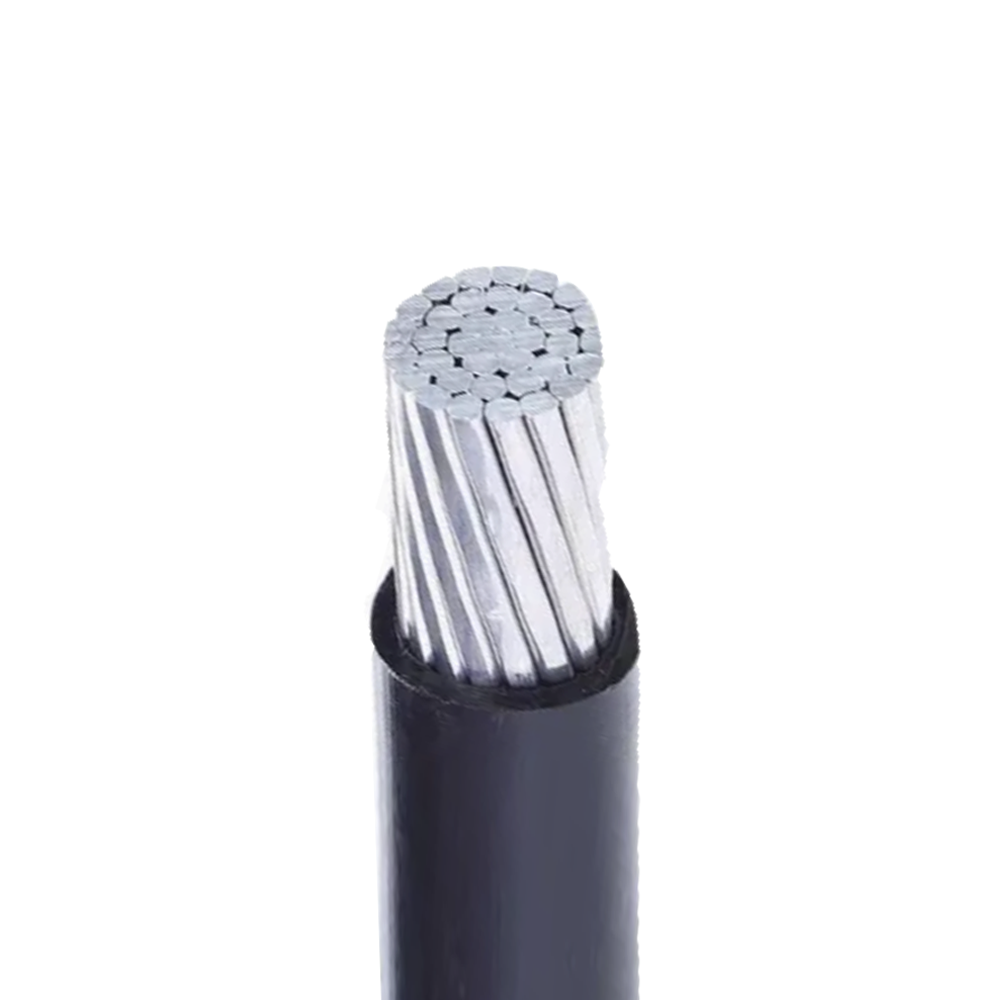

XLPE (tvärbunden polyeten) är det dominerande isoleringsmaterialet för mellanspännings-AIC på grund av dess kombination av hög dielektrisk hållfasthet, låg dielektricitetskonstant, utmärkt UV-beständighet med lämpliga kimrök eller UV-stabilisatortillsatser och temperaturklassificering på 90°C kontinuerlig/250°C kortslutning. Till skillnad från termoplastisk PE mjuknar inte XLPE eller flyter under ihållande mekanisk belastning vid förhöjda temperaturer - en kritisk egenskap för luftkablar som kan fungera vid höga temperaturer under toppbelastning på sommaren. Tvärbindningsnätverket förhindrar de dimensionsförändringar som annars skulle inträffa i rak PE över dess kristallina smälttemperatur (~125°C), och bibehåller isoleringsgeometrin och därmed karakteristisk impedans under alla driftsförhållanden.

EPR (etylenpropengummi) används i medelspännings-AIC för applikationer som kräver högre flexibilitet vid låga installationstemperaturer eller inneboende överlägsen fuktbeständighet. EPR-isolerade AIC-kablar förblir flexibla vid –40°C och kan installeras och hanteras utan risk för isoleringssprickor i arktiska eller höghöjdsmiljöer där XLPE-isolerade kablar blir farligt spröda. EPR:s amorfa molekylära struktur ger också inbyggt motstånd mot vattenträdbildning utan de trädhämmande tillsatspaketen som krävs i XLPE - relevant för AIC-installationer i kustnära miljöer med hög luftfuktighet där fuktkondensering på isoleringsytan är ett konsekvent tillstånd. Avvägningen är EPR:s högre dielektricitetskonstant (2,8–3,5 vs. 2,3 för XLPE), som ökar kabelns kapacitiva laddningsström — ett mindre övervägande vid mellanspänning men relevant för långa matarledningar på landsbygden där laddningsströmmen representerar en mätbar del av termisk ampacitet.

Den yttre manteln av mellanspännings-AIC är ett separat UV-stabiliserat svart polyeten- eller HDPE-skikt som appliceras över isoleringen. Jackans primära funktioner är UV-skydd (kimrök vid 2–3 viktprocent ger brett spektrum UV-absorption), mekaniskt skydd mot nötning från grenkontakt och skydd av fågelnäbb - ett betydande problem i regioner med stora korvider eller papegojor som pickar på kabelisoleringen. Jackans hårdhet och väggtjocklek är specificerade för att motstå fågelangrepp; vissa AIC-specifikationer kräver en lägsta mantel Shore D-hårdhet på 50–55 och en lägsta mantelväggtjocklek på 1,5–2,0 mm specifikt för att åtgärda detta felläge i känsliga geografiska områden.

Jämföra lågspännings- och medelspänningsantennisolerade kabelkonstruktioner

Medan både lågspänning och mellanspänning antennisolerad kabel s är designade för utomhusbruk, deras konstruktioner skiljer sig fundamentalt över flera parametrar som drivs av olika spänningsklasser, mekaniska belastningskrav och installationsmiljöer. Att förstå dessa skillnader hjälper verktyg och projektingenjörer att göra korrekta specifikationer och undvika att tillämpa LV-kabelpraxis på MV-installationer eller vice versa.

Kravet på halvledande ledare och isoleringsskärmar i mellanspännings-AIC är den mest följdriktiga konstruktionsskillnaden och missförstås ofta av inköpsteam som endast är bekanta med lågspänningskabelspecifikationer. Utan ledarskärmen är det elektriska fältet vid ytan av en tvinnad ledare mycket ojämnt - koncentrerat till strängkanter och ytutsprång - och partiell urladdning initieras vid dessa koncentrationspunkter. I en 10 kV AIC-kabel kan den elektriska fältgradienten vid en oskärmad ledaryta vara 5–10 gånger det genomsnittliga fältet i isoleringen, vilket vida överstiger tröskelvärdet för partiell urladdning för XLPE. Den halvledande skärmen homogeniserar detta fält genom att presentera en jämn, kontinuerlig ekvipotentialyta till isoleringen, vilket reducerar toppfältet till nära medelvärdet. Att utelämna eller felaktigt applicera ledarskärmen på en mellanspännings AIC-kabel – vilket inte kan ske på en lågspänningskabel eftersom LV-kablar inte har något sådant krav och konstruktionssteget helt enkelt inte existerar – resulterar i partiell urladdningsinducerad degradering som minskar kabelns livslängd från förväntade 30–40 år till potentiellt 3–5 år.

Vind- och isbelastningsstandarder för mekanisk design av luftkabel: hur regionalt klimat styr valet av ledare

Den mekaniska konstruktionen av antennisolerade kablar – ledarelegering, tvärsnitt, tvinningsdesign och stöd för hårdvara – styrs av den maximala kombinerade vind- och isbelastning som kabeln måste tåla utan permanent deformation eller strängbrott. Olika regionala standarder definierar konstruktionsbelastningsfall baserat på lokala klimatdata, och att välja en kabelmekanisk design som är optimerad för ett tempererat europeiskt klimat och installera den i en kanadensisk eller norsk miljö med hög isbelastning är ett systematiskt konstruktionsfel som resulterar i överdriven sänkning, kopplingsutdragning eller ledarutmattning under de första åren av drift.

IEC 60826-standarden tillhandahåller ramverket för mekanisk design av luftledningar och definierar tre belastningssäkerhetsnivåer (I, II, III) motsvarande returperioder på 50, 150 och 500 år för designvind- och ishändelsen. De flesta distributionsverktygsspecifikationer använder nivå I eller II tillförlitlighet. Inom IEC-ramen kännetecknas isbelastningen av den ekvivalenta istjockleken på ledaren – typiskt 0 mm (isfri), 10 mm, 20 mm eller 30 mm – kombinerat med ett samtidigt vindtryck. En 30 mm ishylsa på en 95 mm² ledare lägger till cirka 2,5 kg/m egenlast till ledaren; vid 100 meters spännvidd motsvarar detta ytterligare 250 kg kontaktledningsvikt som ledaren och stolpbeslag måste bära. Den maximala ledarspänningen under detta tillstånd, i kombination med den initiala installationsspänningen, måste förbli under ledarens nominella dagliga spänning (RET) - typiskt 20–25 % av ledarens nominella draghållfasthet (RTS) för ledare av aluminiumlegering i distributionsnät.

Vindbelastning på isolerade antennkablar skiljer sig från vindbelastning på nakna ledare eftersom den större ytterdiametern på en isolerad kabel ger en större tvärsnittsarea för vindtrycket. En 95 mm² ren ACSR-ledare har en ytterdiameter på cirka 13,5 mm; samma ledare isolerad med XLPE för 10 kV-drift kan ha en ytterdiameter på 28–32 mm, vilket ger mer än dubbelt så mycket vindkraft per längdenhet. Kabelleverantörer som tillhandahåller mekaniska specifikationer baserade på ledartvärsnitt utan att ta hänsyn till den ökade aerodynamiska diametern hos den isolerade kabelenheten kommer systematiskt att underskatta designvindbelastningen, vilket potentiellt kan resultera i kablar som överstiger deras maximala vardagsspänning under designade vindförhållanden även utan isbelastning. Upphandlingsspecifikationerna bör uttryckligen kräva att den mekaniska konstruktionsberäkningen tar hänsyn till den totala kabelns ytterdiameter, inte bara den blotta ledarens egenskaper.

Valet av ledarelegering interagerar direkt med isladdningsprestanda genom konceptet krypning. Aluminiumledare under ihållande spänning upplever tidsberoende töjning (krypning) som skiljer sig från elastisk sträckning — krypning återhämtar sig inte när belastningen tas bort, vilket orsakar permanent sänkningsökning under livslängden. Glödgat aluminium (används i LV ABC-ledare för flexibilitet) har betydligt högre kryphastigheter än hårddragen aluminiumlegering (AAAC, AAAR) under motsvarande spänning. I isbenägna regioner där ledare periodvis upplever höga spänningar under isbelastningshändelser, resulterar användningen av glödgade aluminiumledare i en progressiv sänkningsökning under 10–15 år som så småningom bryter mot markfrigångskraven. Att specificera hårddragna ledare av aluminiumlegering med krypförspänning under installationen är standardkonstruktionsmotåtgärden i regioner med regelbunden isbelastning.

Skarvning och avslutning av antennisolerade kablar: praxis som avgör långsiktig tillförlitlighet

Skarvarna och avslutningarna hos antennisolerade kablar är statistiskt sett de vanligaste platserna för för tidigt fel i antenndistributionsnät. En korrekt tillverkad kabel som uppfyller alla elektriska och mekaniska specifikationer kan göras opålitlig av en enda dåligt utförd skarv eller felaktig avslutning, och i en överliggande installation leder kopplingsfel vanligtvis till fel i öppen krets som orsakar avbrott snarare än de jordfel som luftledningsskyddsreläer är optimerade för att upptäcka och rensa snabbt. Att förstå de kritiska stegen i skarvning och avslutning av luftkabel förklarar varför specialiserad utbildning och verktyg inte är förhandlingsbara för dessa operationer.

LV Aerial Bundle Kabelskarvar

Lågspännings-ABC-skarvar är gjorda med hjälp av genomträngande kontakter (även kallade isolationsgenomträngande kontakter eller IPC) som klämmer fast på den isolerade kabeln utan att isoleringen måste skalas. Kopplingskroppen innehåller genomträngande tänder i rostfritt stål som penetrerar isoleringen och kommer i kontakt med ledaren när kopplingen vrids till sitt specificerade värde med hjälp av en skjuvhuvudbult - bulten klipps av med ett definierat vridmoment, vilket ger en taktil bekräftelse på att rätt kontaktkraft har uppnåtts och förhindrar överspänning av ledaren som kan skada ledaren. Den genomträngande anslutningskroppen är självtätande mot inträngning av fukt runt penetreringspunkterna. Den kritiska installationsparametern är skjuvvridmomentet – med användning av en standardnyckel och uppskattning av vridmoment genom känsla produceras inkonsekvent avslutade fogar som antingen underkomprimeras (högt kontaktmotstånd) eller överkomprimeras (trådskada) med hög hastighet. IPC:er måste installeras med en kalibrerad momentnyckel eller den proprietära momentbegränsande drivrutinen som tillhandahålls av kontakttillverkaren för den specifika kontaktserien.

MV antennkabelskarvar och avslutningar

Mellanspänning AIC joints and terminations require restoration of each insulation layer in the correct sequence — conductor screen, insulation, insulation screen, metallic screen, and outer jacket — using materials that are electrically and mechanically compatible with the cable's original construction. Pre-formed cold-shrink or heat-shrink joint kits from reputable manufacturers provide calibrated material volumes and assembly sequences for specific cable families. The most critical step is the preparation of the insulation screen at the joint interface: the transition from screened to unscreened insulation must be smooth and gradual (typically a penciled taper of 15–25 mm length) to prevent field concentration at the screen cutback. An abrupt screen cutback — caused by using cutting tools that score the insulation surface or failing to taper the semiconductor layer — creates a triple point (conductor screen, insulation, and surrounding air meet at a single geometric point) where the electric field concentration can be 10–20 times the average field in the insulation, initiating partial discharge at operating voltage even when the rest of the joint is correctly assembled.

Utomhusavslutningar på MV AIC är föremål för spårning — bildandet av ledande kolbanor längs isoleringsytan orsakad av föroreningsavsättning i kombination med periodisk vätning. Spårning utvecklas progressivt: ljusbågsbildning i torra band vid gränserna för våta och torra zoner på isoleringsytan genererar tillräckligt med energi för att karbonaisera isoleringsytan lokalt, och upprepade ljusbågscykler förlänger kolets väg mot den spänningssatta ledaren över månader eller år. Standardmotåtgärden är användningen av värmekrympande eller kallkrympande termineringssatser för utomhusbruk som innehåller ett väderskydd av silikongummi med hög spårningsmotstånd - en serie paraplyformade ribbor som ökar läckagevägens längd mellan den spänningssatta ledaren och den jordade metallskärmen, och avger regn för att förhindra kontinuerliga våta föroreningslager. I miljöer med hög förorening (kustområden, industrizoner, ökenområden med alkaliskt damm) ökar det erforderliga krypavståndet per kV märkspänning utöver standardspecifikationen IEC 60071, vilket kräver antingen längre skjulavslutningar eller anti-föroreningssilikonfettbehandling av väderbodarna.

Feldetektering och skyddskoordinationsskillnader mellan nakna luftledningar och antennisolerade kabelnät

Att konvertera ett distributionsnät från nakna luftledare till antennisolerade kablar ändrar nätverkets felbeteende på ett sätt som kräver motsvarande ändringar av skyddsreläinställningar, återförslutningsdriftsekvenser och feldetekteringsfilosofi. Verktyg som installerar AIC utan att granska och justera skyddskoordinationen upplever ofta perioder av antingen missade feldetektering (skydd som inte löser ut för högimpedansfel som isolering fördröjer) eller störande drift (skydd som misstolkar isolationsbegränsade transienta fel som permanenta fel som kräver lockout).

Den mest betydande förändringen är beteendet hos ledare-till-ledare och ledare-till-träd-kontaktfel. På en bar luftledning skapar en fas-till-fas-kontakt från vindinducerad galopp eller från en nedfallen trädgren ett bultfel med mycket låg impedans - vanligtvis mindre än 1 Ω bågresistans - som producerar felströmmar som lätt detekteras av överströmselement i millisekunder. På en isolerad antennkabel skapar samma kontakt en felström som måste flyta genom kabelns isolationsresistans och kapacitans snarare än direkt mellan ledarna. För en ny kontakt genom oskadad isolering kan felströmmen bara vara några ampere — under upptagningströskeln för överströmsreläer som är kalibrerade för fel i blanka ledare. Isoleringen försämras gradvis under den ihållande elektriska påfrestningen, och felströmmen ökar under minuter till timmar tills den når reläupptagningströskeln. Denna försenade felutveckling innebär att ett fel som skulle ha åtgärdats på 0,3 sekunder på ett nät med blanka ledare kan ta 30–90 minuter att utvecklas till en nivå som löser ut reläet på ett isolerat kabelnät – vilket potentiellt kan orsaka ihållande isoleringsförsämring, kabeluppvärmning och brandantändning i torr vegetation där kabeln vilar.

Den lämpliga förändringen av skyddsfilosofin för AIC-nätverk innebär att standardöverströmsskydd kompletteras med jordfelsskydd som är tillräckligt känsliga för att detektera lågnivåfelströmmar som produceras av isolationsbegränsade kontaktfel. Känsliga jordfelsreläer (SEF) med upptagningströsklar på 1–5 A (jämfört med 10–50 A för standardjordfelsskydd på nät med blanka ledare) kan detektera den initiala läckströmmen genom skadad isolering och lösa ut mataren innan felet utvecklas till punkten för fullständigt isolationsbrott. Avvägningen är ökad känslighet för normal systemobalans och harmoniska strömmar, vilket kräver noggrann inställning av SEF-relätröskelvärden och tidsfördröjningskoordination för att undvika störande utlösning från lastobalans i landsbygdsnät med långa enfasiga sidor. Neutral jordning av mellanspänningsnätverket – vare sig det är effektivt jordat, resonansjordat (Petersenspole) eller isolerad nollpunkt – bestämmer både storleken på jordfelsströmmar och lämplig SEF-reläkänslighet, vilket gör översyn av skyddsfilosofi oskiljbar från jordningssystemets konfiguration vid övergång från bar till isolerad antennfördelning.
