Hur spänningsklass bestämmer kraftkabelkonstruktion inifrån och ut

Spänningsklassificering är den enskilt mest följdriktiga designparametern för en strömkabel , och det driver konstruktionsbeslut på varje lager - ledare, isolering, skärmning och mantel. Kraftkablar är grovt uppdelade i lågspänning (LV, upp till 1 kV), mellanspänning (MV, 1 kV till 35 kV) och högspänning (HV, över 35 kV). Varje steg upp i spänningsklassen introducerar konstruktionskrav som går långt utöver att bara öka isoleringsväggtjockleken.

På lågspänningsnivån är den primära isoleringsfunktionen att förhindra kontakt med spänningssatta ledare och motstå de blygsamma elektriska fältgradienterna. PVC- och XLPE-isoleringsväggar på 0,7–1,0 mm räcker för 0,6/1 kV-märkta kablar. Den elektriska fältfördelningen vid denna spänning är relativt likformig och det finns inget krav på fältgraderande skikt. Mellanspänningskablar arbetar dock under elektriska fältintensiteter där fältkoncentrationen vid ledarytan oregelbundenheter - strängkanter, ytoxidation, mikroskopiska utsprång - kan initiera partiell urladdning som eroderar isoleringen över tiden. Det är därför MV-kablar kräver en ledarskärm: ett skikt av halvledande förening applicerat direkt över ledaren som jämnar ut det elektriska fältet genom att presentera en kontinuerlig, enhetlig ekvipotentialyta till isoleringen. En motsvarande isoleringsskärm på isoleringens yttre yta utför samma funktion vid gränssnittet mellan isolering och skärm.

Isoleringsskärmen i MV-kablar måste vara sammanfogad (icke avdragbar) eller halvbondad (avdragbar) beroende på termineringsmetod. Skärmar som inte kan avskaffas kräver skärverktyg och noggrann teknik vid kabeländarna för att undvika hack på isoleringsytan; avdragbara skärmar gör att det halvledande lagret kan skalas bort rent, men introducerar ett definierat gränssnitt som måste hanteras för att förhindra att fukt tränger in vid skärmens isoleringsgräns. Vid spänningar över 15 kV måste metallskärmen över isoleringsskärmen bära kabelns fulla kapacitiva laddningsström, vilket blir betydande över långa kabeldragningar — en faktor som bestämmer skärmledarens tvärsnitt oberoende av eventuella felströmskrav.

Jämför XLPE- och EPR-isolering i applikationer med medelspänningskabel

För mellanspänning strömkabel s, valet mellan tvärbunden polyeten (XLPE) och etenpropengummi (EPR) isolering är ett av de mest följdriktiga materialbesluten, och det görs ofta på basis av enbart pris - vilket konsekvent leder till prestandafel i krävande miljöer. Varje material har en genuint annorlunda prestandaprofil som är anpassad till specifika applikationsförhållanden.

Den mest praktiskt signifikanta skillnaden mellan de två materialen är vattenträdbeständighet. Vattenträd är dendritiska nedbrytningskanaler som fortplantar sig genom polyetenbaserad isolering i närvaro av fukt och AC elektriska fältspänningar. Standard XLPE är känsligt för vattenträdbildning under serviceperioder på 10–20 år i våta eller direkt nedgrävda installationer. Trädhämmande XLPE (TR-XLPE) föreningar med tillsatser som hämmar trädinitiering är tillgängliga och används i stor utsträckning i distributionskablar, men de ökar kostnaden och kräver att tillverkaren skaffar och kvalificerar specifika sammansättningsformuleringar. EPR, som är en gummiblandning med fundamentalt olika molekylstruktur och fuktpermeabilitetsegenskaper, är i sig resistent mot vattenträdbildning utan ytterligare tillsatser. För kablar installerade i direkt nedgrävning, översvämmade ledningar eller undervattensapplikationer gör EPR:s fuktbeständighet det till det tekniskt korrekta valet oavsett kostnadspremien.

XLPE:s lägre dielektricitetskonstant ger den en fördel i överföringseffektivitet över långa kabeldragningar vid mellan- och högspänning, eftersom kapacitiv laddningsström — som flyter även när ingen last är ansluten — är proportionell mot dielektricitetskonstanten. I kabelsystem där laddningsström representerar en meningsfull bråkdel av kabelns termiska ampacitet (typiskt kablar längre än 10–15 km vid 33 kV), omvandlas XLPE:s lägre εr direkt till användbar lastbärande kapacitet.

Val av rustning för strömkablar: Jämfört ståltråd, ståltejp och aluminiumtråd

Mekaniskt skydd genom armering krävs närhelst en strömkabel måste motstå installationspåfrestningar - dragspänning, kompression från återfyllning, stötar från grävmaskiner eller tryck från kablar som vilar på stödkonstruktioner över långa spännvidder. Valet av pansartyp påverkar inte bara den mekaniska prestandan utan även kabelns växelströmsegenskaper, vikt och korrosionsbeständighet på sätt som ofta förbises i specifikationsstadiet.

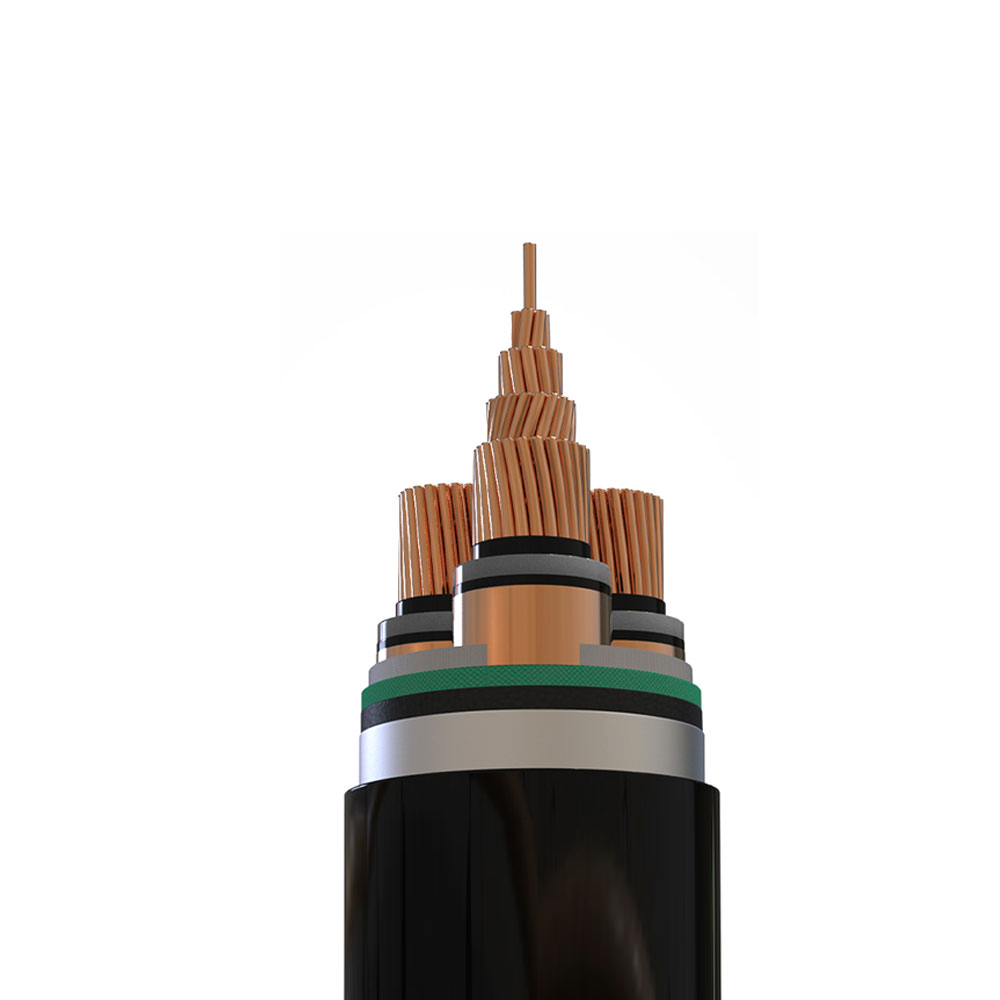

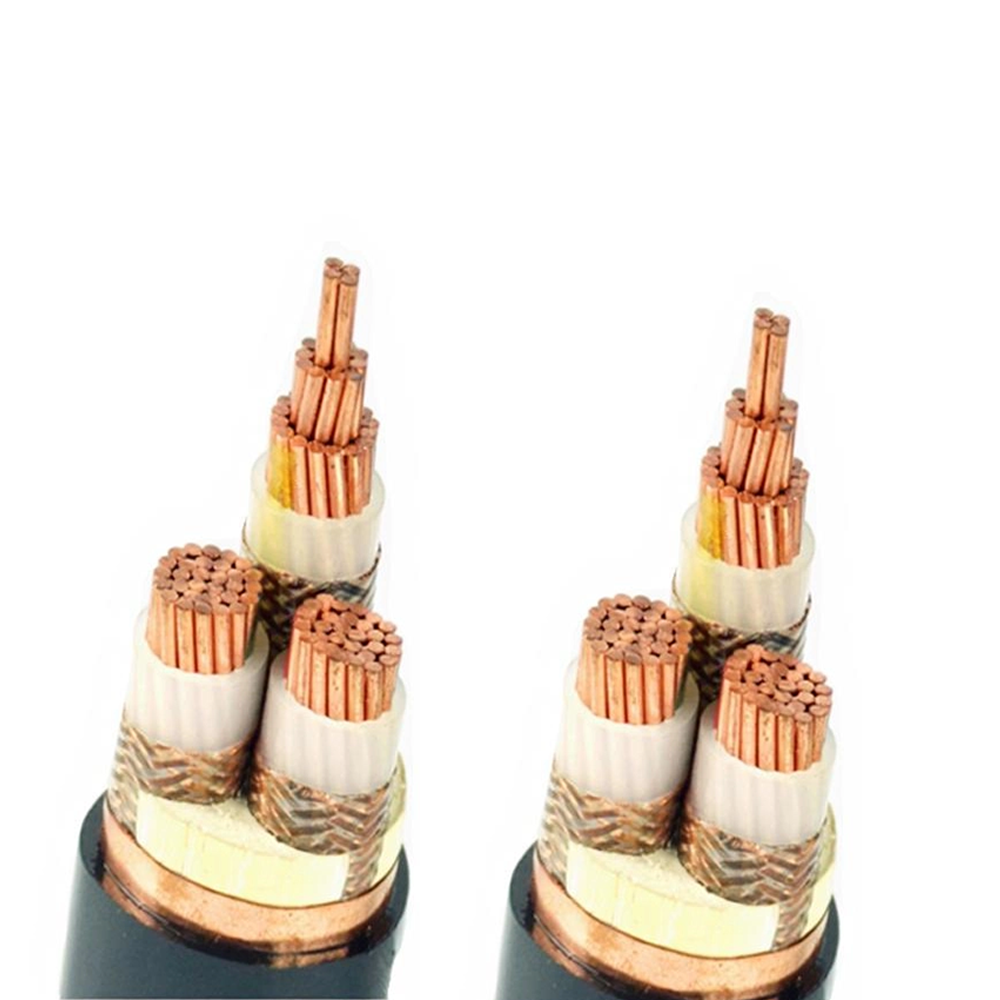

Steel Wire Armor (SWA)

Ståltrådsskydd består av individuella galvaniserade eller rostfria ståltrådar som appliceras spiralformigt över ett bäddskikt under yttermanteln. SWA ger den högsta draghållfastheten av alla pansartyper, vilket gör det till det korrekta valet för kablar som utsätts för betydande axiella dragkrafter under installationen - såsom kablar som dras genom ledningar över långa avstånd, eller undervattenskablar som utsätts för installationsspänning. Trådantalet och diametern väljs för att uppnå en målbrottsbelastning; för stora kraftkablar kan SWA-brottlaster på 50–200 kN uppnås. Emellertid skapar ståltrådspansar på enkelkärniga växelströmskablar en betydande magnetisk förlustmekanism: pansaret bildar en sluten magnetisk krets runt den strömförande ledaren, och inducerade strömmar i pansartrådarna genererar värme. I enkelledarkablar kan SWA-förlusterna nå 30–50 % av ledarförlusterna, vilket kraftigt minskar den effektiva ampaciteten. Av denna anledning bör enlediga AC-kablar över cirka 70 mm² ledartvärsnitt använda aluminiumtrådsskydd (AWA) istället för stål.

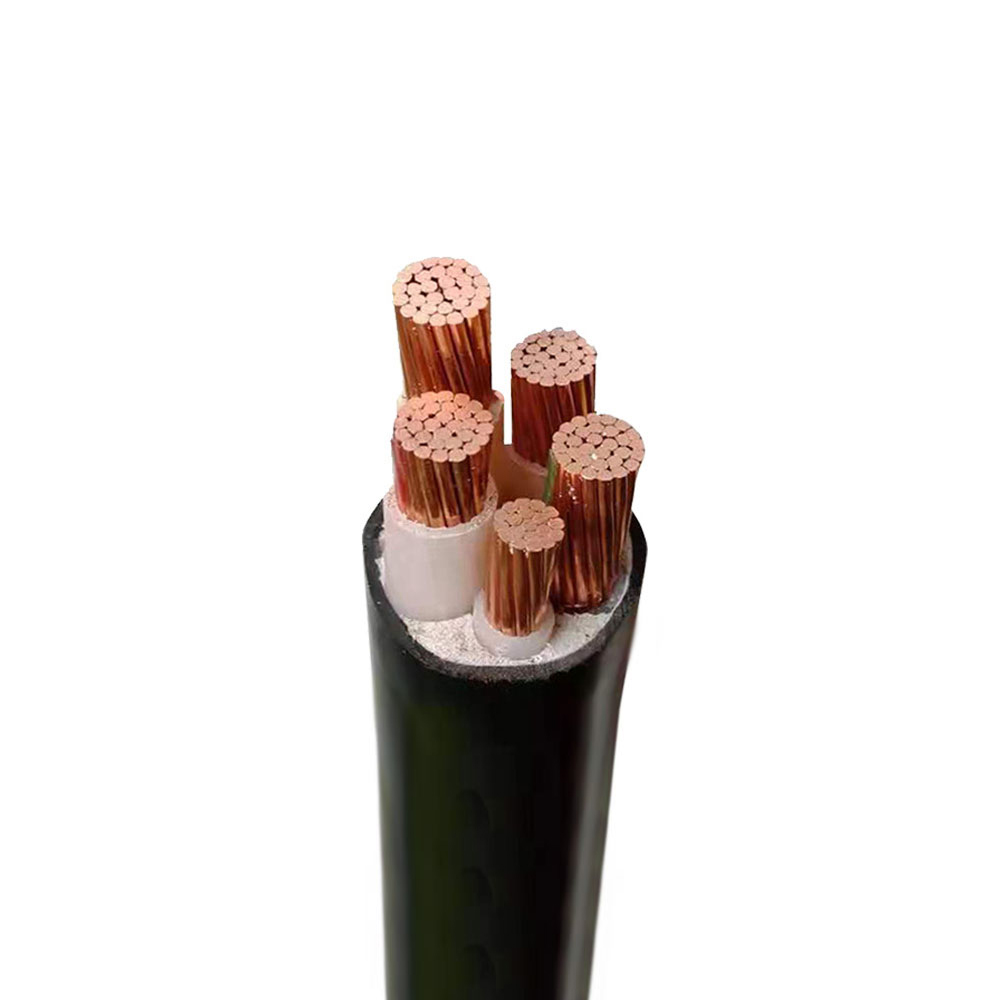

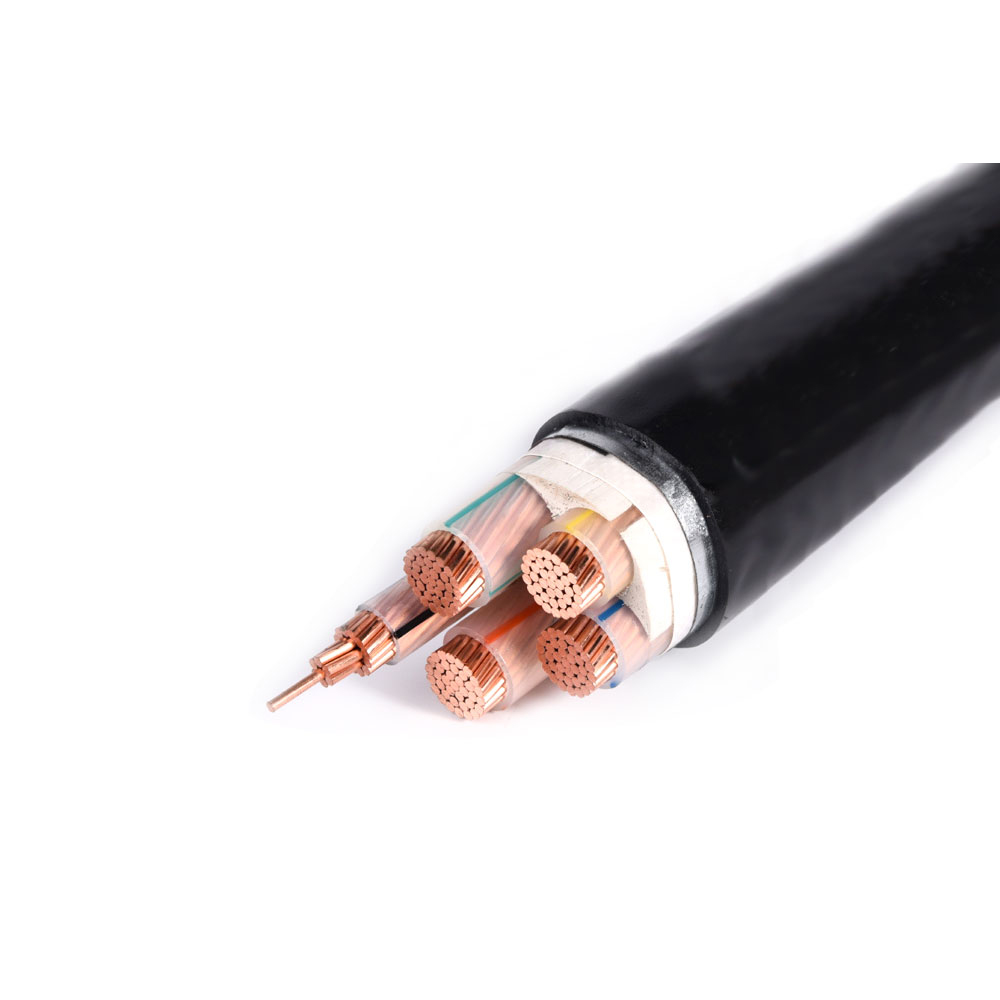

Steel Tape Armor (STA)

Ståltejppansar använder två överlappande stålband applicerade i motsatta riktningar för att ge radiellt kompressionsmotstånd och skydd mot krosskrafter. STA är lättare än SWA och mer ekonomisk, men ger minimal draghållfasthet - den är inte klassad för draginstallation och drar upp blixtlås under axiell belastning. STA är lämpligt för direkt nedgrävda kablar i stabil mark där mekaniskt skydd mot oavsiktlig stöt och attack från gnagare är det primära problemet, men där betydande dragspänning inte förväntas. Tejp-på-tejp-konstruktionen ger också mindre enhetlig täckning än vajerpansar, vilket lämnar spiralformade mellanrum mellan tejplagren där fokuserad slagkraft kan tränga in.

Aluminum Wire Armor (AWA)

Armering av aluminiumtråd är mekaniskt likvärdig med SWA i dragprestanda (med något större tråddiametrar för att kompensera för aluminiums lägre draghållfasthet) men eliminerar problemet med magnetiska förluster i enkelkärniga AC-kablar. Eftersom aluminium är icke-magnetiskt, bildar AWA ingen magnetisk krets runt ledaren och genererar inga betydande inducerade strömförluster. AWA är också betydligt lättare än SWA - aluminiumdensiteten är ungefär en tredjedel av stålets - vilket minskar installationsvikten och kabeldragningsansträngningen i stora installationer. Avvägningen är korrosionsbeständighet i kemiskt aggressiva markmiljöer: aluminiumpansar kräver robust strö och överhöljeskydd i sura jordar eller områden med elektrokemisk aktivitet, där galvanisk korrosion mellan aluminiumpansaret och eventuella kontaktande stålkonstruktioner kan orsaka accelererad pansarnedbrytning.

Kortslutningsströmvärde: vad det betyder och hur det beräknas för strömkablar

Varje strömkabel har två distinkta strömmärken som båda måste uppfyllas i alla installationer: den kontinuerliga strömstyrkan (ampacity) för normal drift och kortslutningsströmmen för feltillstånd. Kortslutningsklassificeringen saknas ofta i förenklade kabelvalsprocesser, men en kabel som inte kan överleva den potentiella felströmmen vid sin installationspunkt kan brinna igenom och orsaka brand, utrustningsskador och personalrisker under den första felhändelsen.

Kortslutningsströmstyrkan beräknas baserat på antagandet om adiabatisk uppvärmning: under den korta felvaraktigheten (vanligtvis 0,1 till 3 sekunder innan skyddsanordningar åtgärdar felet), värmer i princip all felenergi upp ledaren eftersom det inte finns tillräckligt med tid för meningsfull värmeöverföring till isoleringen eller det omgivande mediet. Ekvationen för adiabatisk temperaturökning relaterar den tillåtna kortslutningsströmmen (I), ledarens tvärsnitt (S), felets varaktighet (t) och ledarens materialkonstanter:

Den tillåtna toppledartemperaturen vid ett fel begränsas av isoleringsmaterialet: XLPE och EPR tillåter en maximal kortslutningsledartemperatur på 250°C (från en starttemperatur vid maximal kontinuerlig drift på 90°C), medan PVC-isolerade kablar begränsas till 160°C eller 140°C beroende på ledartvärsnittet. Dessa gränser existerar eftersom överskridande av dem orsakar oåterkalleliga isoleringsskador - smältning, förkolning eller förlust av mekanisk integritet - även om själva ledaren överlever. Standarderna IEC 60364-5-54 och IEC 60949 tillhandahåller de specifika konstanterna för koppar- och aluminiumledare med olika isoleringssystem.

En kritisk och ofta förbisedd aspekt av kortslutningsklassning är att den måste verifieras mot den maximala potentiella felströmmen vid kabelns installationspunkt, inte vid matningspunkten. Prospektiv felström minskar med avståndet från källan på grund av impedansen hos de mellanliggande kablarna och transformatorerna. En kabel 200 meter från en transformator kommer att se en lägre felström än en kabel vid transformatorterminalerna, vilket gör att ett mindre tvärsnitt kan möta kortslutningskravet på den mer avlägsna platsen. Att utföra denna beräkning vid varje kabelsegment istället för att tillämpa ett enda konservativt värde i hela systemet kan på ett meningsfullt sätt minska kraven på ledartvärsnitt och den totala installationskostnaden.

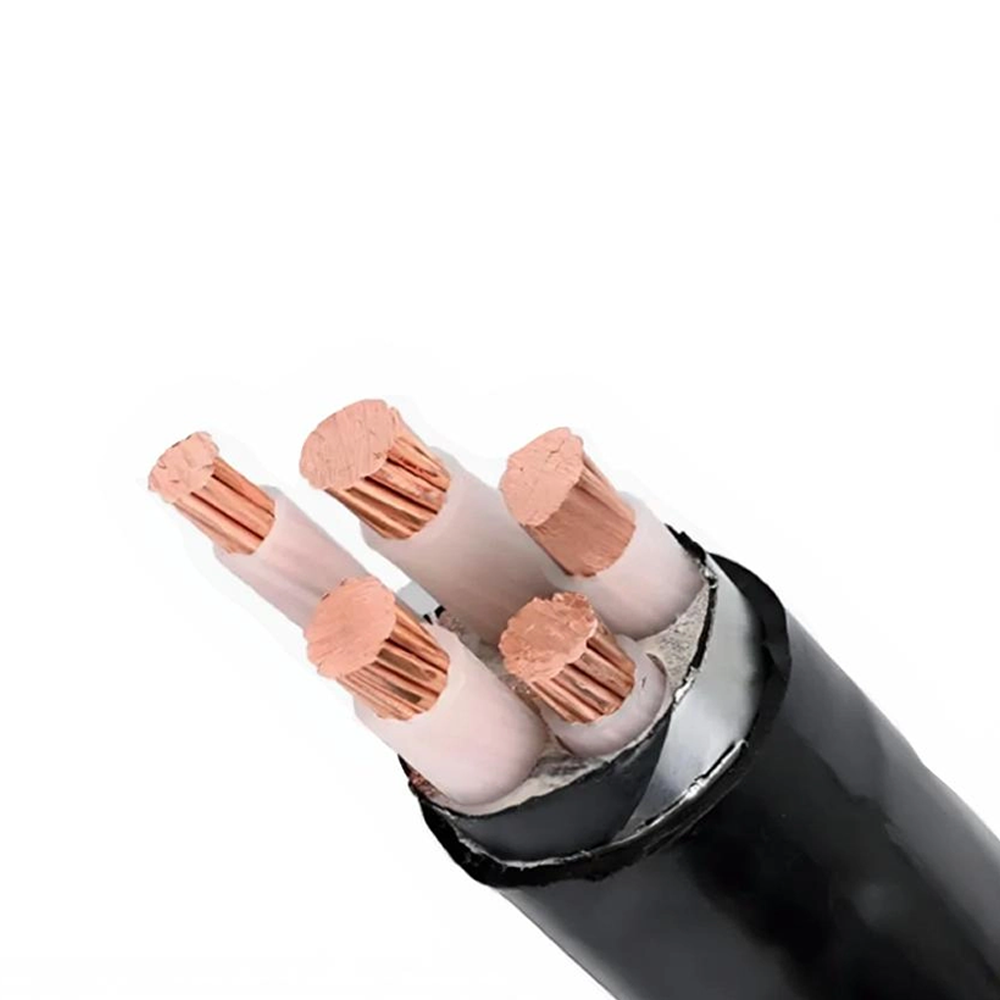

Halogenfria flamskyddade strömkablar: var de krävs och vad standarderna faktiskt testar

Specifikationer för halogenfria flamskyddade (HFFR) eller lågrökande halogenfria (LSHF/LS0H) kabelspecifikationer har blivit allt vanligare i bygg- och infrastrukturprojekt, men specifikationen tillämpas ofta utan full förståelse för vilka tester som ligger bakom designåtgärden — och vad de inte mäter.

Standard PVC-isolerade kablar, när de bränns, frigör vätekloridgas (HCl) eftersom klor i PVC-föreningen reagerar med förbränningsprodukter. HCl är frätande och skadar elektronisk utrustning även i koncentrationer långt under de som är giftiga för människor. I slutna utrymmen – tunnlar, fartyg, datacenter, underjordiska transportsystem – kan HCl som frigörs från brinnande kablar förstöra elektroniska system i hela utrymmet och göra miljön frätande i månader efter en brandhändelse. HFFR-föreningar ersätter PVC med polyolefinbaserade material som innehåller metallhydroxid flamskyddade fyllmedel (typiskt aluminiumtrihydrat eller magnesiumhydroxid), som släpper ut vattenånga vid uppvärmning och kyler förbränningszonen utan att producera sura gaser.

De viktigaste standarderna för HFFR-kabelprestanda inkluderar:

• IEC 60332-1 (Enkel kabel flamspridning): Testar om en enda kabel släcks av sig själv när en definierad låga anbringas i 60 sekunder. Detta är en lägsta tröskel som praktiskt taget alla kablar med något flamskyddsinnehåll kan passera. Att klara detta test indikerar inte prestanda i en riktig installation med grupperade kablar.
• IEC 60332-3 (Flamspridning för grupperad kabel — kategori A, B, C, D): Testar en bunt kablar installerad på en stegbricka under en definierad låga i 20 minuter. Kategori A representerar den högsta installerade kabelvolymen (7 liter per meter) och är den mest krävande. Godkänd kategori A IEC 60332-3 är en meningsfull indikator på flamspridningsprestanda i riktiga kabelränneinstallationer.
• IEC 60754-1 och -2 (halogenhalt): Testar förbränningsgasernas utsläpp av sura gaser och pH. En kabel som uppfyller IEC 60754-2 har ett pH över 4,3 och konduktivitet under 10 μS/mm i förbränningstestet, vilket bekräftar låg halogenhalt. Detta är testet som skiljer HFFR från vanliga flamskyddade PVC-kablar.
• IEC 61034 (Rökdensitet): Mäter ljustransmittansen genom rök från ett brinnande kabelprov i en 3m × 3m × 3m testkammare. En minsta 60 % transmittans är tröskeln för låg rökbeteckning, relevant för evakueringssynlighet i byggnadsbränder.

En viktig nyans är att "flammhämmande" och "halogenfri" är oberoende egenskaper som kan eller inte kan kombineras i en given kabel. En kabel kan vara halogenfri utan att vara särskilt flamskyddad (ren polyolefin utan flamskyddande fyllmedel), eller flamskyddad utan att vara halogenfri (standard FR-PVC). Att specificera LSHF eller HFFR kräver båda egenskaperna samtidigt, och upphandlingsdokumentet bör referera till de specifika IEC-teststandarder som måste godkännas snarare än att förlita sig på enbart märkning, eftersom dessa termer inte är enhetligt definierade på marknaderna.

Anpassad strömkabeldesign: Översätt applikationskrav till konstruktionsspecifikationer

Anpassad anskaffning av strömkabel börjar med en kravdefinition som går långt utöver att specificera spänningsklass och ledartvärsnitt. En korrekt specificerad anpassad strömkabel täcker sex ömsesidigt beroende parametergrupper, som var och en begränsar designutrymmet som är tillgängligt för tillverkaren:

• Elektriska parametrar: Systemspänning (U0/U), maximal kontinuerlig ström vid det avsedda installationsförhållandet (ej friluftsampacitet), potentiell kortslutningsström och felavhjälpningstid och eventuella begränsningar av strömkvaliteten såsom övertonsinnehåll som påverkar nolldimensionering.
• Mekaniska installationsvillkor: Installationsmetod (direkt nedgrävning, ledning, kabelränna, antenn, ubåt), dragspänning under installationen, minsta böjningsradie, om kabeln kommer att uppleva kontinuerlig rörelse efter installationen och eventuella vikt- eller diameterbegränsningar som åläggs av rörfyllningsförhållanden eller kabelrännans belastningsgränser.
• Miljöexponering: Omgivningstemperaturintervall, luftfuktighet och vattenexponering, UV-exponeringens varaktighet och intensitet, kemisk kontakt (lista specifika ämnen), jordresistivitet för nedgrävda kablar (vilket påverkar kraven på både ampacitet och korrosionsskydd) och om skydd mot gnagare krävs.
• Krav på brandprestanda: Oavsett om installationen kräver begränsning av flamspridning (IEC 60332-kategori), kretsintegritet under brand (IEC 60331 – för kablar som måste fortsätta att fungera under en brand, såsom nödströmmatning), begränsning av sura gaser (IEC 60754) eller begränsning av rökdensitet (IEC 61034).
• Regelverk och certifieringskrav: Vilka nationella eller regionala standarder måste kabeln uppfylla (IEC, BS, UL, CSA, GB/T), och om tredjepartscertifiering från ett erkänt testhus krävs för den specifika konstruktion som beställs snarare än för en liknande referenskabel.
• Förväntad livslängd: Designlivslängd på 20, 30 eller 40 år påverkar valet av isoleringsmaterial (XLPE termisk åldringshastighet kontra EPR) och nivån av accelererad åldringstestning som krävs för att validera designen. Kablar för infrastrukturtillämpningar är ofta specificerade till 40 års livslängd, vilket kräver stamtavla för isoleringsmaterial som visar långvarig termisk stabilitet.

När alla sex parametergrupper är definierade kan tillverkaren utveckla en konstruktion som uppfyller varje begränsning utan att överkonstruera något enskilt element. Överspecifikation i ett område medan underspecificering i ett annat är ett vanligt fel vid skräddarsydd kabelanskaffning: en köpare som specificerar armering för maximal draghållfasthet men utelämnar miljöexponeringen för kemikalier kan få en stålbepansrad kabel som korroderar igenom inom tre år i en sur industrijord, trots att de uppfyller alla angivna specifikationer.

Skärmbindningsmetoder i medelspänningskablar och deras effekt på förluster och säkerhet

Den metalliska skärmen eller manteln hos en medelspänningskabel har två syften: den ger en returväg för kapacitiv laddningsström och felström, och den begränsar det elektriska fältet utanför kabeln till nära noll, vilket skyddar personal och intilliggande utrustning. Hur skärmen limmas vid kabelavslutningar och skarvar - skärmbindningsmetoden - har en stor och ofta underskattad effekt på kabelsystemets värmealstring, kapacitet och personalsäkerhet.

I ett enpunktsbundet system är kabelskärmen ansluten till jord endast i ena änden, vilket lämnar den motsatta änden flytande (eller ansluten till jord genom ett överspänningsskydd). Detta förhindrar cirkulerande strömmar från att flöda genom skärmen - den primära källan till skärmförluster i fast bundna system - och kan öka kabelampacitet med 10–30 % jämfört med solid bonding, eftersom I²R-förlusterna i skärmen elimineras. Avvägningen är att spänning byggs upp längs skärmen från den jordade änden till den ojordade änden vid normal belastning. Denna "inducerade mantelspänning" ökar med kabellängden, belastningsströmmen och avståndet mellan faserna och måste beräknas för att verifiera att den håller sig inom säkra gränser för personal som kan komma i kontakt med den ojordade skärmänden under spänningsförande drift. För långa kabelsystem kan den inducerade spänningen i den öppna änden nå hundratals volt vid full belastning, vilket kräver noggrann hantering av skärmändens tillgänglighet och användning av överspänningsbegränsare för att förhindra överspänning under omkopplingstransienter eller feltillstånd.

Korsbindning används i långa kabelsystem uppdelade i tre ungefär lika stora mindre sektioner. Skärmarna för de tre kabelfaserna är transponerade vid varje mindre sektionsskarv - fas A-skärm ansluter till fas B-skärm, fas B till fas C, fas C till fas A - så att över tre mindre sektioner ser varje skärm en tredjedel av ett positivt följdspänningsbidrag från varje fas. Om sektionerna är lika långa, avbryts de inducerade spänningarna i de tre skärmsegmenten nästan helt, vilket resulterar i nästan noll cirkulerande skärmström och nästan noll inducerad spänning vid huvudsektionsändarna. Korsbindning kombinerar fördelen med låg förlust med enpunktsbindning med fördelen med låg stående spänning hos solid bonding, vilket gör den till den föredragna metoden för kabelkretsar längre än cirka 500 meter vid 11 kV och högre. Det kräver högre installationskomplexitet – sex skärmanslutningar vid varje skarv snarare än en – och noggrann utjämning av sektionslängd under design.
