Karakteristisk impedanstolerans och varför den direkt påverkar bussnätverkets tillförlitlighet

Varje industriellt fältbussprotokoll som använder en differentiell balanserad transmissionsledning — PROFIBUS DP, DeviceNet, KAN öppna, RS-485-baserade system — specificerar en nominell karakteristisk impedans för sin kabel, oftast 120 Ω. Detta värde är inte en godtycklig konvention: det matchar termineringsmotstånden placerade i vardera änden av busssegmentet, och kombinationen av matchad kabelimpedans och termineringsresistans är det som undertrycker signalreflektioner som annars skulle korrumpera dataramar. När kabelns faktiska karakteristiska impedans avviker från det specificerade värdet, bildar termineringsmotstånden inte längre en perfekt impedansmatchning, och partiella reflektioner färdas tillbaka längs bussen, vilket lägger till brus till signalövergångar och ökar bitfelsfrekvensen - särskilt vid höga baudhastigheter och nära de maximala segmentlängderna som tillåts av protokollet.

Karakteristisk impedans bestäms av geometrin hos kabelns tvinnade par: specifikt förhållandet mellan ledardiameter och isoleringsytterdiameter och isoleringsmaterialets dielektriska konstant. För ett 120 Ω-mål måste dessa parametrar kontrolleras noggrant under tillverkningen. En isoleringsvägg som är 5 % tunnare än den nominella minskar impedansen med cirka 3–4 Ω – en avvikelse som verkar liten men som kan orsaka mätbara reflektionskoefficienter på segment som arbetar nära deras nominella längdgränser. Skummade eller cellulära dielektriska isoleringsföreningar, som sänker den effektiva dielektricitetskonstanten jämfört med solid isolering, används i premiumbusskablar för att uppnå målimpedansen med en tunnare isoleringsvägg, vilket minskar den totala kabeldiametern samtidigt som den elektriska precisionen bibehålls. Kablar som uppfyller den nominella impedansen på 120 Ω men är tillverkade med bredare toleranser (±15 Ω jämfört med de ±5 Ω som kan uppnås med kontrollerad produktion) kommer att uppvisa punkt-till-punkt impedansvariationer längs sin längd som inte kan korrigeras av termineringsmotstånd och visas som distribuerade reflektionskällor över busssegmentet.

Impedanstolerans är sällan synlig i standardkabeltestrapporter, som vanligtvis endast mäter DC-resistans, isolationsresistans och kapacitans - ingen av dem avslöjar direkt den karakteristiska impedansprofilen längs kabellängden. Testning av tidsdomänreflektometri (TDR), som skickar en snabb stigande puls ner i kabeln och mäter reflektioner som en funktion av avståndet, är det lämpliga verktyget för att utvärdera impedanskonsistensen längs en busskabel. Att specificera TDR-testning som en del av kabelacceptanskriterierna – och begära TDR-spår som en produktionsleverans – ger en meningsfull försäkran om impedanskvalitet som resistans- och kapacitansmätningar ensamma inte kan tillhandahålla. Anhui Zhishang Cable Technology Co., Ltd. tillämpar kontrollerad isoleringsgeometri och konsekvent läggningslängd i busskabelproduktion, inriktad på impedanslikformighet som stöder tillförlitlig bussdrift vid fulla segmentlängder.

Protokollspecifika kabelkrav som ofta förbises under upphandling

Olika industriella fältbussprotokoll ställer mycket specifika krav på kabelkonstruktion som går utöver den allmänna beskrivningen "skärmat tvinnat par". Att köpa en okvalificerad kabel som bara uppfyller de grundläggande elektriska parametrarna - korrekt impedans, adekvat skärmning - samtidigt som protokollspecifika konstruktionskrav saknas skapar system som fungerar under idealiska förhållanden men försämras eller misslyckas under signalbelastningen och miljöpåfrestningar från faktiska installationer. Följande protokollfamiljer har var och en bindande kabelkrav som garanterar individuell uppmärksamhet under specifikationen.

PROFIBUS DP Typ A-kabel specificerar inte bara 135–165 Ω nominell impedans och en maximal kapacitans på 30 pF/m, utan också en lägsta slingresistans på 110 Ω/km — en lägre resistansgräns som kan verka kontraintuitiv. Denna nedre gräns existerar för att förhindra alltför tjocka ledare från att skapa en transmissionsledning med för låg dämpningskarakteristik, vilket skulle förlänga nedringningstiden för reflektioner och försämra signalintegriteten vid höga baudhastigheter. PROFIBUS-standarden specificerar också en kopparflätskärmstäckning på minst 85 %, eftersom skärmen fungerar som signalreferensjord för det fysiska RS-485-skiktet, och otillräcklig täckning höjer skärmimpedansen vid signalfrekvenser, vilket försämrar common-mode-avvisning.

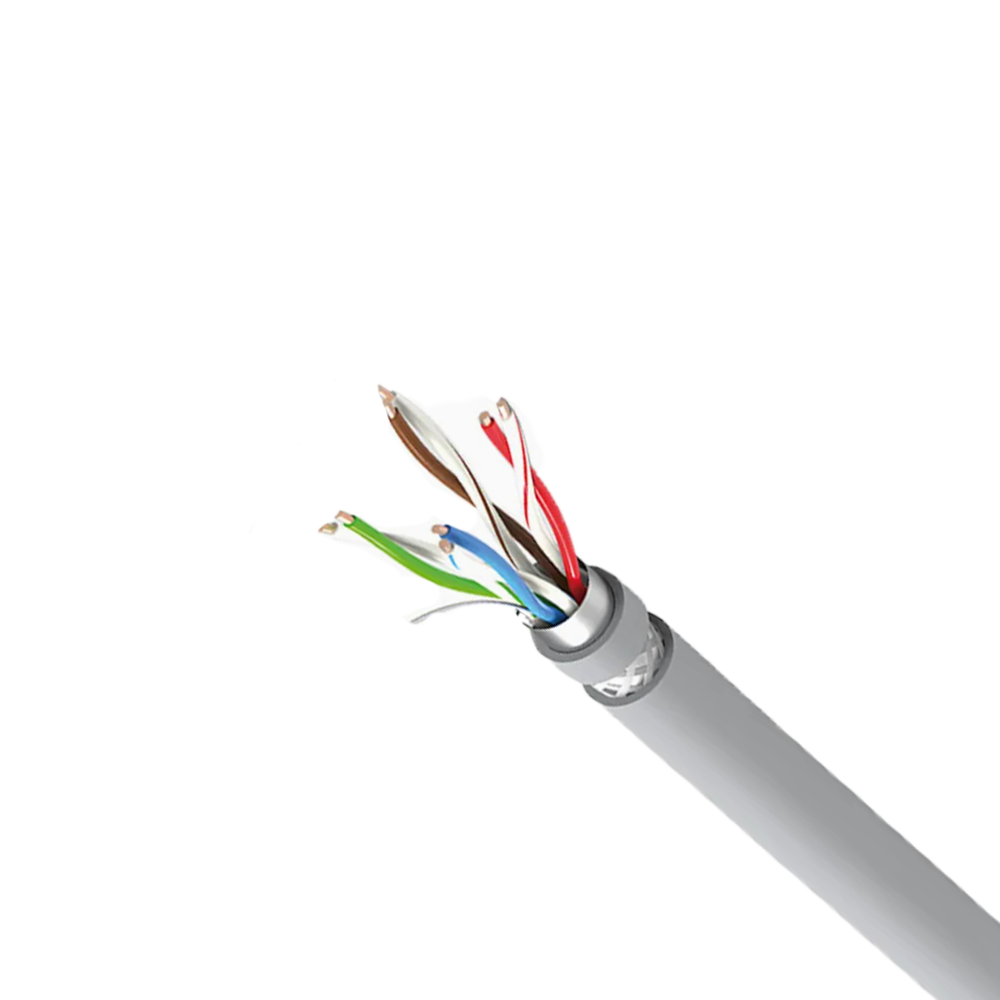

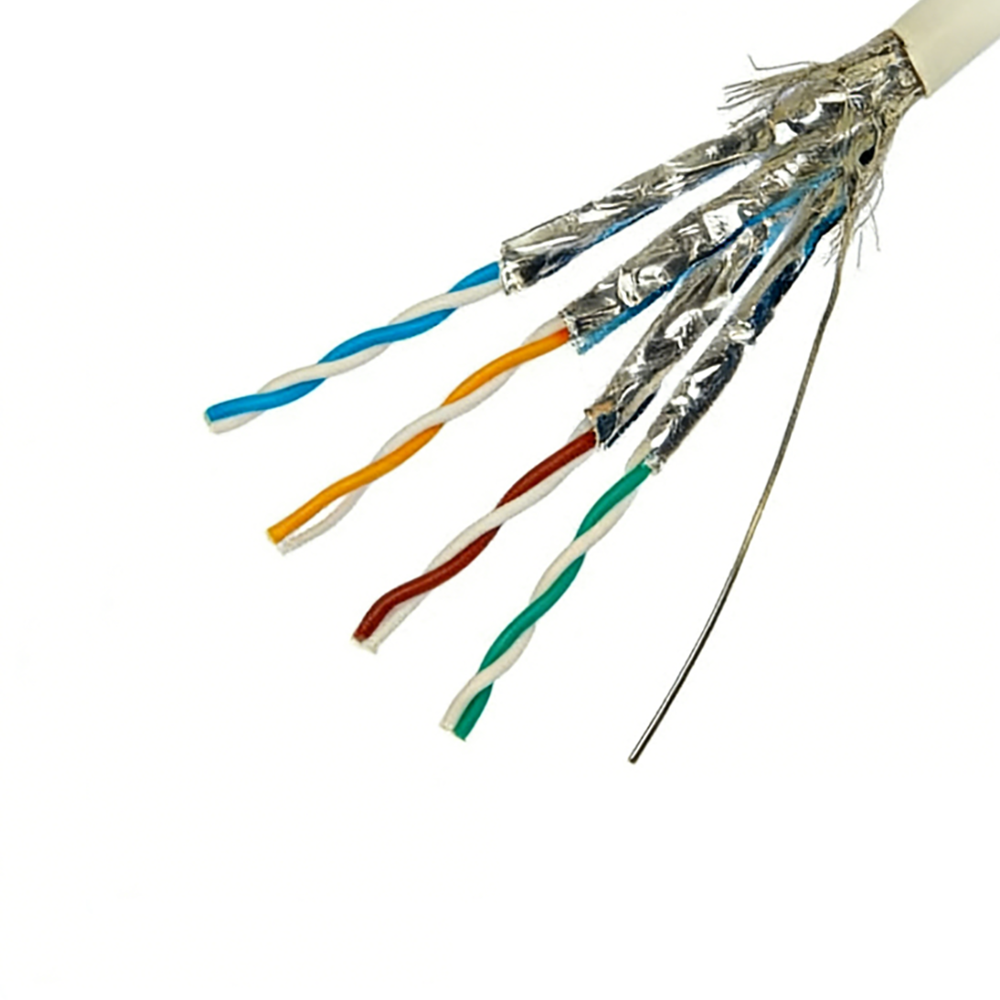

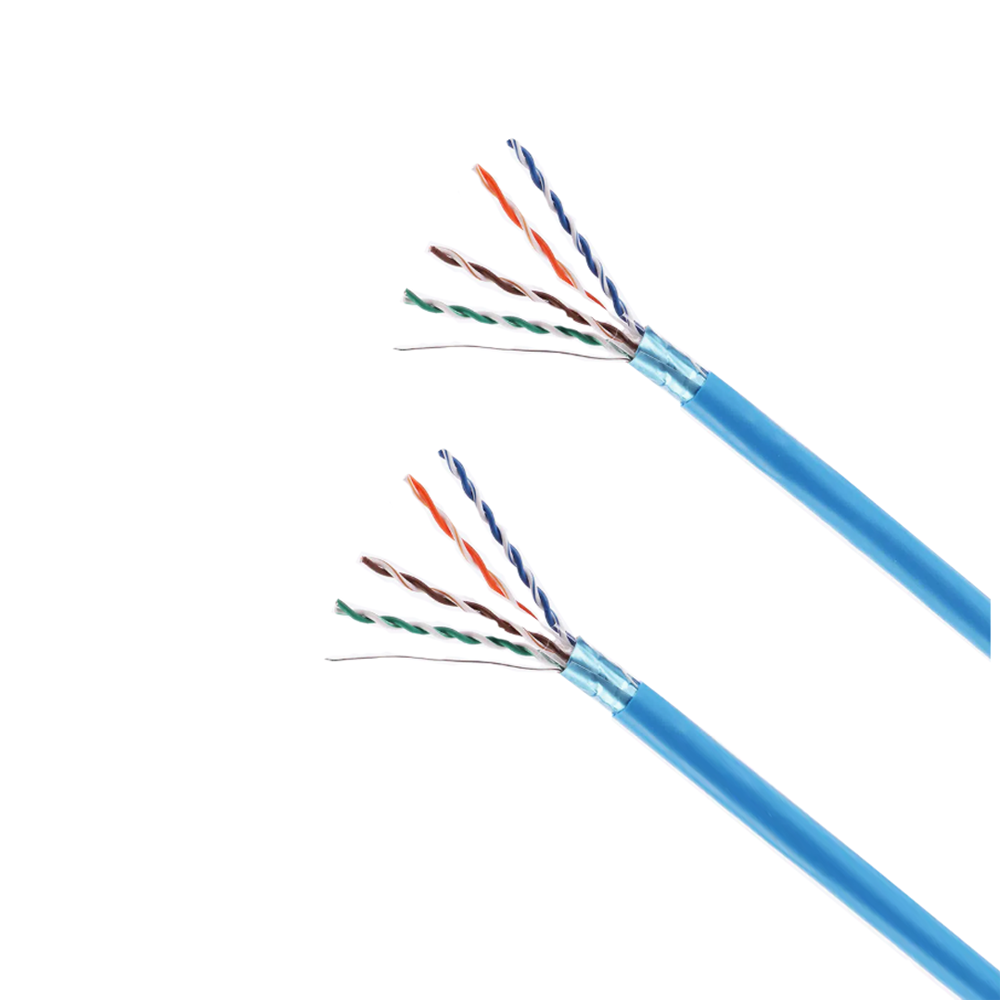

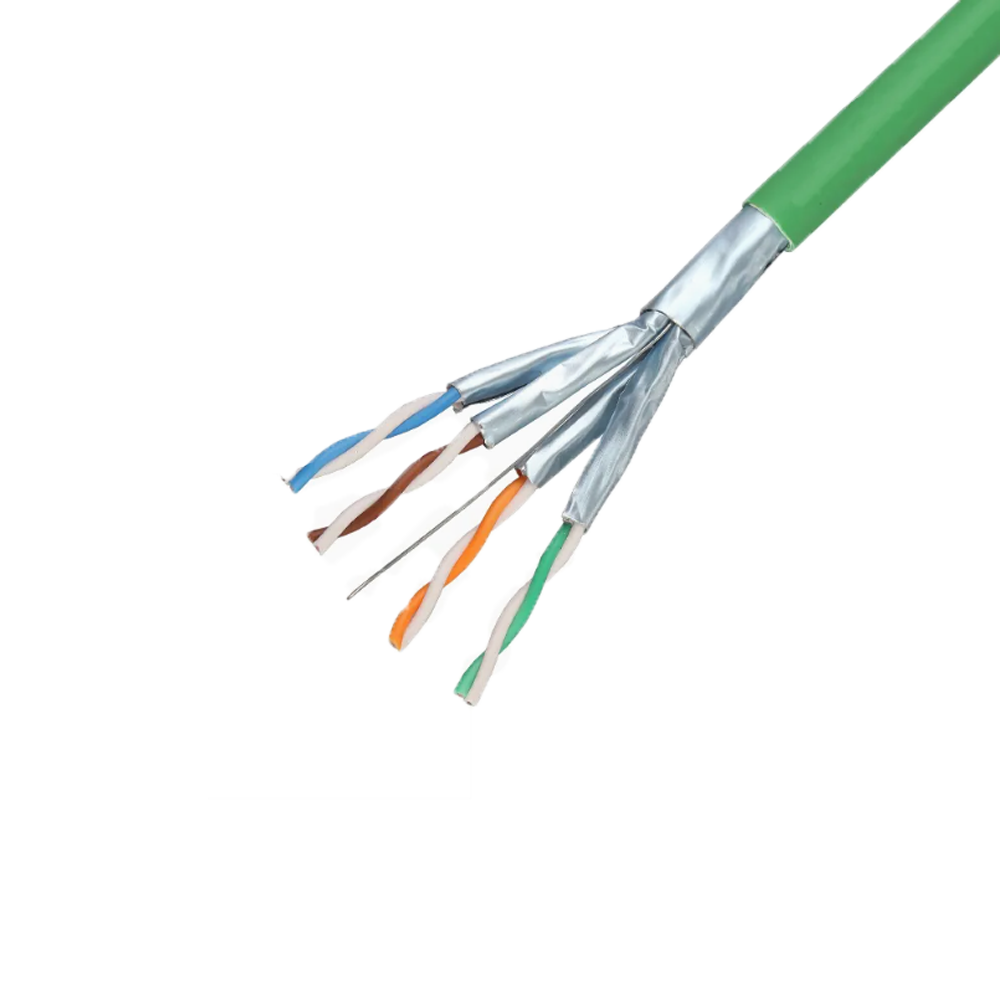

EtherCAT-, PROFINET- och industriella Ethernet-protokoll som arbetar med 100 Mbit/s eller 1 Gbit/s kräver kablar som uppfyller den elektriska prestandan i kategori 5e eller kategori 6 enligt IEC 11801, men med ytterligare mekaniska kvalifikationer som Ethernet-kabel av kontorskvalitet inte har. Industriell Ethernet-kabel måste vanligtvis överensstämma med IEC 61156-6 (för fast installation) eller IEC 61156-7 (för dragkedja och kontinuerlig flex användning), som anger minsta böjradier, draghållfasthet och robusthet mot industrikemikalier - skärvätskor, hydraulolja, rengöringsmedel - som finns i tillverkningsmiljöer. Att använda en standard Cat5e-kabel av kontorskvalitet i en industriell Ethernet-applikation uppfyller de elektriska specifikationerna på dag ett men försämras snabbt under den mekaniska och kemiska exponeringen som är rutin i fabriksmiljöer.

Hur busskabelkapacitans per meter begränsar maximal segmentlängd och nodantal

Den maximala segmentlängden och det maximala antalet noder som tillåts på ett fältbusssegment är inte godtyckliga protokollparametrar – de härleds från signalbelastningen som ackumuleras när mer kabelkapacitans och fler nodingångskapacitanser läggs till bussen. Genom att förstå detta förhållande kan systemdesigners fatta välgrundade beslut om kabelval när standardsegmentlängdtabeller visar sig vara för restriktiva för en viss anläggningslayout, eller när ett tätt nodarrangemang på ett kort segment närmar sig sin lastgräns oväntat.

För RS-485-baserade fältbussprotokoll presenterar varje nod som är ansluten till bussen en belastning för linjedrivrutinen i form av en enhetsbelastning – ursprungligen definierad som en 12 kΩ ingångsimpedans, även om många moderna sändtagare uppvisar fraktionerad enhetsbelastning på 1/4 eller 1/8, vilket tillåter fler noder per segment. Kabelkapacitansen fungerar som en fördelad last längs segmentet: vid 12 Mbit/s specificerar PROFIBUS DP en maximal segmentkapacitans på 30 nF, vilket översätts till en maximal kabellängd på 100 meter vid användning av en 30 pF/m kabel. Samma 30 nF budget på en kabel med 50 pF/m kapacitans begränsar segmentet till endast 60 meter. Detta innebär att inköp av en kabel med lägre specifikationer som sparar kostnad per meter direkt kan minska den möjliga systemlayouten, vilket potentiellt kräver ytterligare repeatrar eller segmentuppdelningar som kostar mycket mer än kabelbesparingen.

Kabelkapacitansen bestäms fysiskt av samma geometriska faktorer som styr karakteristisk impedans - ledardiameter, isoleringsväggtjocklek och dielektricitetskonstant. En kabel optimerad för låg kapacitans använder vanligtvis tjock isolering med ett skum med låg dielektrisk konstant eller cellulär blandning, som samtidigt uppnår de höga karakteristiska impedansvärdena (135–165 Ω) som specificeras av PROFIBUS. Dessa två egenskaper — låg kapacitans och hög impedans — är geometriskt konsekventa och uppnås genom samma designbeslut, varför högkvalitativa busskablar kan uppfylla båda kraven samtidigt medan budgetkablar som uppfyller impedansen utan att kontrollera kapacitansen (eller vice versa) skapar installationsrestriktioner som bara blir uppenbara när nätverket tas i drift i full storlek. Zhishang Cable tillverkar busskablar med båda parametrarna styrda som primära specifikationer, vilket ger systemdesignern det utrymme för full segmentlängd som protokollet tillåter.

Kontinuerlig flexibel busskabelkonstruktion för robotapplikationer och applikationer med rörliga axlar

Industriell busskabel s installerade på robotarmar, sjuaxliga samarbetsrobotar, linjära överföringssystem och verktygsmaskiner upplever mekaniska krav som skiljer sig kategoriskt från dem i kabeldragning för fast installation. En robotarm som slutför 60 cykler per minut under en operation i tre skift ackumulerar cirka 100 000 flexcykler per dag – och når 25 miljoner cykler under en ettårsperiod. Vid dessa cykelräkningar blir varje element i kabelkonstruktionen som inte är specifikt konstruerad för dynamisk böjning en potentiell felinitieringsplats: ledartrådbrott, skärmflätbrott, isolationssprickor vid böjpunkter och manteldelaminering från underliggande element blir alla realistiska fellägen inom kabelns förväntade livslängd om standardkabeln används för fast installation.

Kontinuerlig flex busskabelkonstruktion adresserar varje felläge genom specifika designval. Ledare använder den finaste tillgängliga strängningsklassen (klass 6 enligt IEC 60228 eller motsvarande), med individuella tråddiametrar så små som 0,04–0,06 mm för ledare med liten tvärsektion; de fina trådarna fördelar böjspänningen så att ingen enskild tråd spänns över sin elastiska gräns under kabelns specificerade minsta böjradiecykler. Parvridningen appliceras med en optimerad läggningslängd som varken är för kort (vilket skulle få de yttre ledarna att dra åt under böjning och brott) eller för lång (vilket skulle göra att pargeometrin förvrängs under böjning, vilket förändrar impedansen vid böjningspunkten). Den övergripande skölden, om en fläta, använder fintrådsflätning med en vävningsvinkel och täckning som är specifikt beräknad för att bibehålla kontinuitet och täckningsprocent genom böjcykelräkningen - en skärm designad för statisk installation kommer att utveckla öppna kretsar i individuella flätatrådar inom en bråkdel av den flexibla livslängd som krävs för robottillämpningar.

Val av mantelmaterial i kontinuerliga flex-busskablar är inte bara en fråga om att välja en flexibel sammansättning - manteln måste också bibehålla kabelns cylindriska tvärsnitt genom upprepad böjning utan ovalisering, vilket skulle förändra den dielektriska geometrin och flytta kabelns karakteristiska impedans bort från dess nominella värde. PUR-mantel (polyuretan) är det föredragna valet för de flesta busskabelapplikationer med kontinuerlig flexibilitet: PUR kombinerar hög nötningsbeständighet med konsekvent elastisk återhämtning efter deformation, vilket innebär att kabeln återgår till sitt ursprungliga tvärsnitt efter varje böjningscykel istället för att progressivt deformeras mot en oval profil. Beständigheten hos PUR mot hydrauloljor, skärvätskor och industriella rengöringsmedel som är allmänt närvarande i verktygsmaskiner är en ytterligare fördel jämfört med TPE-mantel, som erbjuder jämförbar flexibilitet men lägre kemisk beständighet mot aromatiska och alifatiska kolväten som vanligtvis finns i maskinsmörjmedel.

Konstruktionselement som skiljer kontinuerlig flex från busskabel med fast installation

• Ledarstrandingsklass: Klass 6 fintrådstrådning (IEC 60228) kontra klass 2 eller klass 5; finare trådar fördelar böjspänningar och förlänger utmattningslivslängden med en storleksordning eller mer vid kabelns nominella dynamiska böjradie.
• Optimerad parläggningslängd: Styrs för att förhindra impedansförskjutning under böjning; för kort orsakar överdragning av ledaren på den inre böjradien, för lång tillåter pargeometri distorsion.
• Fintrådig flätsköld: Vävd av trådar under 0,10 mm diameter vid en beräknad flätvinkel som bibehåller täckningsprocenten genom den nominella flexcykelräkningen utan individuella trådbrott.
• PUR ytterjacka: Ger elastisk tvärsnittsåterställning efter böjning, vilket förhindrar progressiv ovalisering som skulle förändra karakteristisk impedans; även resistent mot oljor och industrikemikalier.
• Separering av icke-vidhäftande element: Fyllmedel och bindemedel mellan kabelelement måste tillåta relativ rörelse under böjning; bundna konstruktioner som förhindrar glidning mellan element genererar skjuvspänning som bryter de inre elementen vid böjningspunkten.
