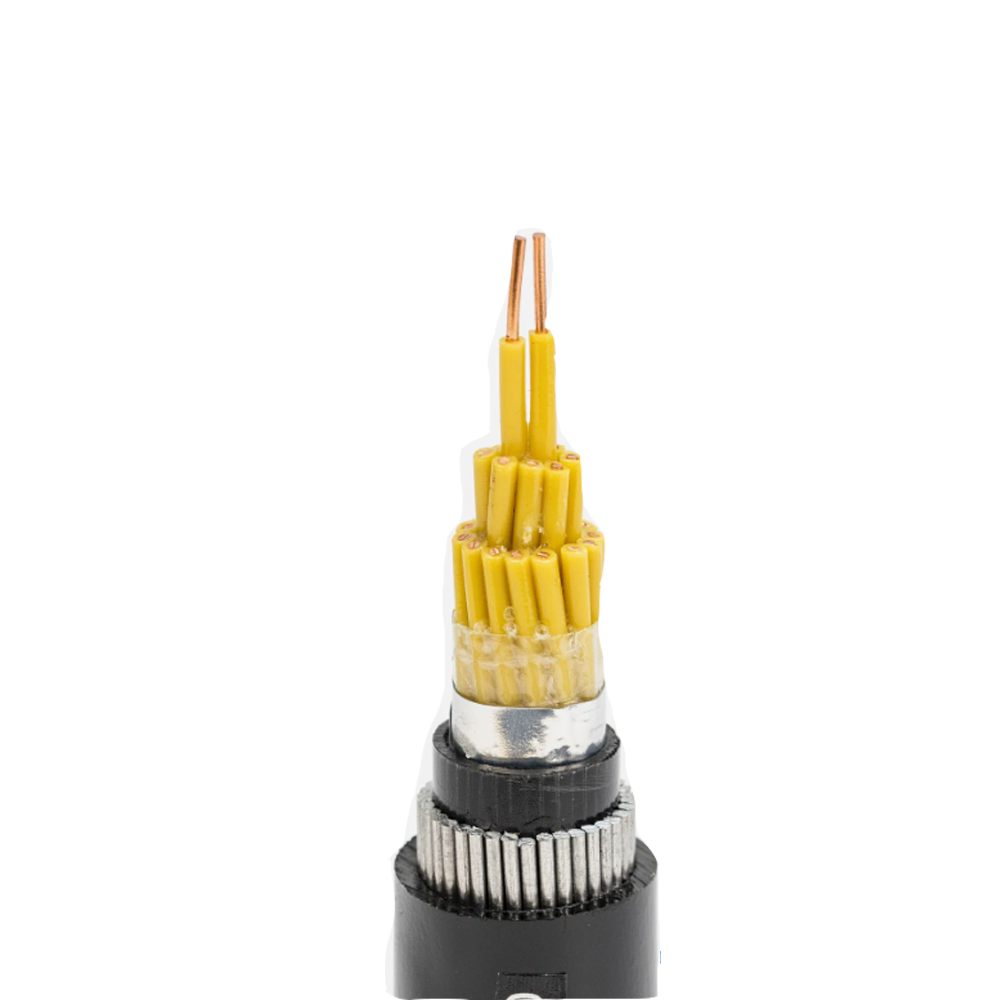

Flamskyddskategorier och vad klassificeringarna faktiskt betyder i praktiken
Flamskyddande styrkabel s är inte en enskild produktkategori – de spänner över ett klassificeringssystem som definieras av IEC 60332 och dess kinesiska motsvarighet GB/T 18380, där varje nivå återspeglar en meningsfullt olika nivå av brandskyddsprestanda. De vanligast specificerade nivåerna är IEC 60332-1 (enkelkabel vertikalt flamtest), IEC 60332-3 (buntkabel vertikal flamutbredningstest) och de mer krävande IEC 60332-3-22 till 60332-3-25 kategorierna, som skiljer sig i den totala volymen av kabelmaterial som bränts. Att förstå dessa distinktioner är viktigt eftersom en kabel som klarar enkelkabeltestet fortfarande kan tillåta en brand att spridas när den installeras i täta kabelrännor tillsammans med dussintals andra kablar - exakt det tillstånd som finns i industriella kontrollrum, ställverksbyggnader och processanläggningars kablar.
IEC 60332-3 bunttestet simulerar verklig installationstäthet genom att bränna en 3,5 meter vertikal stege av kablar med en definierad total icke-metallisk volym per meter tråg. Kategori A (den strängaste) tillåter en icke-metallisk kabelvolym på upp till 7 liter per meter tråg, medan kategori C tillåter upp till 1,5 liter per meter — ju lägre tillåtna volym, desto lättare är det att passera, eftersom det finns mindre brännbart material för att upprätthålla lågan. Att specificera en Kategori C-kabel för en tätbebyggd kabelränna där den faktiska installationstätheten motsvarar Kategori A-förhållandena är en vanlig och farlig missräkning. Ingenjörer som väljer flamskyddande styrkablar för installation av tråg måste beräkna den faktiska icke-metalliska volymen per meter av den avsedda kabelfyllningen och matcha den till lämplig testkategori, inte bara ange "flamskyddsmedel" som ett generiskt krav.
Utöver flamutbredning introducerar varianterna LSZH (Low Smoke Zero Halogen) och LSHF (Low Smoke Halogen Free) ytterligare prestandadimensioner som i allt högre grad krävs i slutna anläggningar. Standard PVC-isolerade flamskyddskablar avger vätekloridgas och tät svart rök när de brinner — HCl är frätande för elektronisk utrustning och giftigt för personal, och kraftig rök hindrar evakuering. LSZH-formuleringar eliminerar halogenbaserade flamskyddsmedel till förmån för mineralbaserade system (typiskt aluminiumtrihydrat eller magnesiumhydroxid), som frigör vattenånga snarare än sura gaser vid förbränning. Zhishang Cable producerar både PVC-baserade och LSZH-varianter av flamskyddad styrkabel s, med materialval anpassat till de specifika miljö- och regelkraven för varje projekt.
Hur flamskyddande tillsatser påverkar elektriska och mekaniska kabelegenskaper
Att uppnå flamskydd i kabelisolering och mantelblandningar är inte kemiskt neutralt - tillsatserna som undertrycker förbränning interagerar med polymermatrisen på sätt som påverkar dielektriska egenskaper, flexibilitet och långvarigt åldringsbeteende. Denna avvägning är särskilt betydelsefull i applikationer för styrkablar, där isolationsresistans, kapacitans mellan ledarna och signalintegritet jämfört med flerkärniga konfigurationer är funktionskrav som inte kan äventyras i strävan efter brandprestanda enbart.
I halogenerade (PVC-baserade) flamskyddande föreningar används antimontrioxid vanligtvis som en flamskyddande synergist vid sidan av det klor som redan finns i PVC. Även om den är effektiv för att undertrycka antändning, ökar hög antimontrioxidbelastning isoleringspermittiviteten och minskar volymresistiviteten, vilket kan öka kapacitiv koppling mellan intilliggande ledare i flerkärniga styrkablar. För styrkretsar som bär analoga lågnivåsignaler eller höghastighetsseriell kommunikation ökar denna förhöjda kapacitans per längdenhet signaldämpningen och begränsar den användbara kabeldragningslängden. Att specificera isoleringsväggtjocklek och sammansättning med den faktiska signalfrekvensen i åtanke – inte bara flamklassen – är nödvändigt för att undvika detta resultat.
LSZH-föreningar baserade på mineralfyllmedelssystem presenterar en annan uppsättning avvägningar. Aluminiumtrihydrat (ATH) måste laddas i mycket höga koncentrationer (vanligtvis 50–65 viktprocent av polymerföreningen) för att uppnå meningsfull flamskydd genom dess endotermiska nedbrytning. Vid dessa belastningsnivåer blir blandningen styvare och sprödare än ofyllda polymerer, vilket minskar flexibiliteten och prestanda vid kalla temperaturer. Tillverkare åtgärdar detta genom elastomeriska baspolymerer (EVA, EBA eller TPE) och ytbehandlade fyllmedelspartiklar som förbättrar spridningen och minskar styvhetsstraffet. Resultatet är en förening som kan uppnå både IEC 60332-3 flamprestanda och IEC 60811 kallböjningsöverensstämmelse – men bara om formuleringen är konstruerad specifikt för denna balans snarare än sammansatt av råvarukomponenter. Anhui Zhishang Cable Technology Co., Ltd. validerar sammansättningens prestanda genom både låga och mekaniska tester snarare än att förlita sig på materialleverantörscertifieringar enbart, vilket säkerställer att den färdiga kabeln uppfyller alla specificerade parametrar samtidigt.
| Sammansatt typ | Flamskyddsmekanism | Effekt på flexibilitet | Gasutsläpp vid förbränning |
|---|---|---|---|
| FR-PVC | Halogengas bryter förbränningskedjan | Måttlig; mjukgörare beroende | HCl, tät svart rök |
| LSZH / ATH-fylld | Endotermisk nedbrytning, vattenånga | Minskad; kräver elastomerbas | Vattenånga, låg röknivå, ingen HCl |
| LSZH / MDH-fylld | Endotermisk nedbrytning, högre temperaturområde | Liknar ATH; bättre vid hög temperatur | Vattenånga, låg röknivå, ingen HCl |
| Fosforbaserad (svällande) | Rödskikt bildas, isolerar ytan | Bra; lägre fyllnadsmedel behövs | Låg rök, halogenfri |

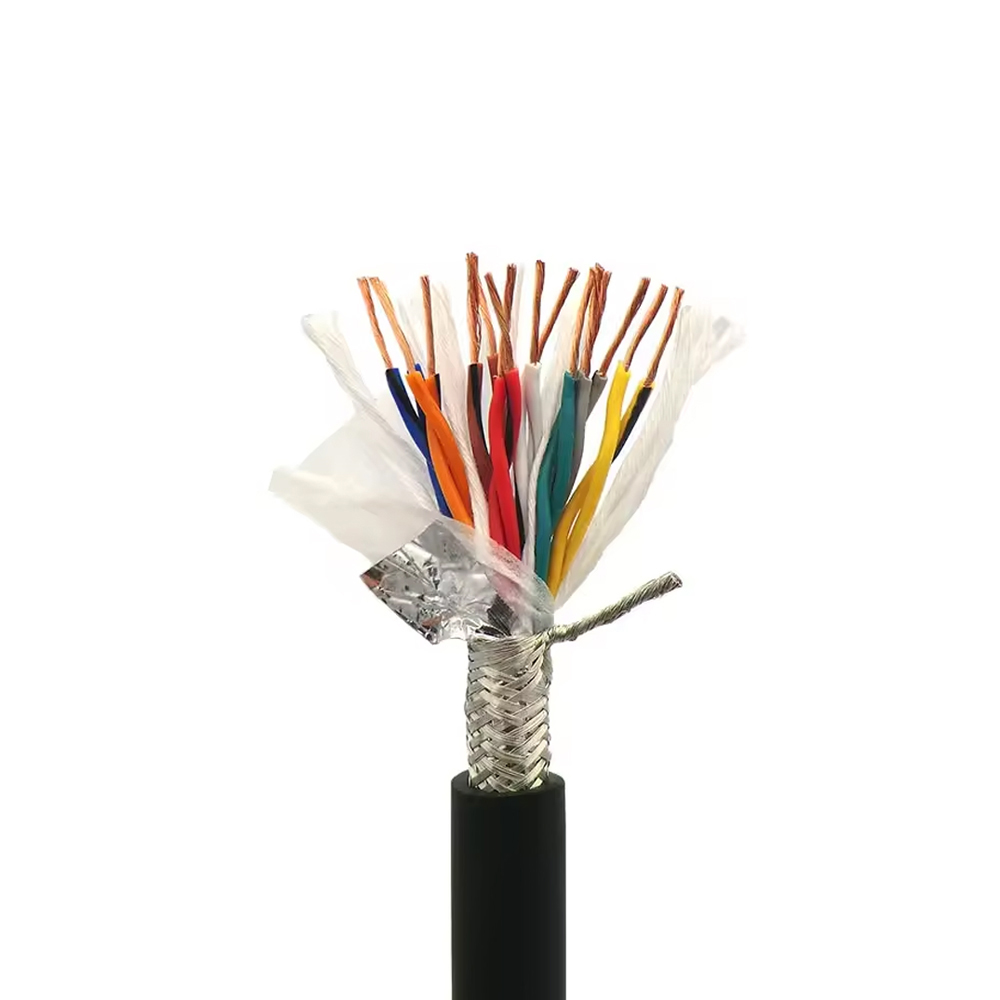

Avskärmningskonfigurationer i flamskyddande styrkablar och deras EMI-prestandaimplikationer
Styrkablar i industriella miljöer fungerar tillsammans med frekvensomriktare, omkopplingsutrustning för hög ström och strömkablar - som alla genererar elektromagnetiska störningar som kan korrumpera styrsignaler på låg nivå om skärmningen är otillräcklig. I flamskyddade styrkablar måste skärmningen utformas inte bara för elektrisk prestanda utan också för kompatibilitet med den flamskyddade konstruktionen runt den: skärmavloppstråden, bindeband och alla metalliska element samverkar med den övergripande kabelns brandbeteende och får inte skapa värmebryggor eller lokaliserade tändpunkter som undergräver antändningspunkternas prestanda.
De två dominerande skärmkonstruktionerna i flamskyddade styrkablar är övergripande aluminium-polyester (Al/PET) folieskärmar med en dräneringstråd och övergripande eller individuella flätade skärmar av förtent koppar. Foliesköldar ger nästan 100 % optisk täckning och är effektiva mot kapacitivt kopplade högfrekventa störningar, men deras mekaniska styvhet gör dem sårbara för att rivas sönder i skärmöverlappsleden under upprepad böjning eller installationsdragning. Flätade skärmar har lägre optisk täckning (vanligtvis 85–95 %) men erbjuder mycket överlägsen mekanisk robusthet och lägre skärmresistans, vilket förbättrar prestandan mot induktivt kopplade lågfrekventa störningar. För kablar installerade i fasta sträckor i ställverksrum eller DCS-skåp är folie-plus-avloppskonstruktion i allmänhet tillräcklig; för kablar som dras genom ledning eller utsätts för rörelse under underhåll, är flätade skärmar att föredra.
Styrkablar med flera kärnor som används för analog signalöverföring (4–20 mA-slingor, termoelementkretsar, RTD-anslutningar) kräver ofta individuella parskärmning utöver en övergripande skärm. Enskilda parskärmar förhindrar överhörning mellan signalpar inom samma kabel - ett betydande problem när högnivåsignaler (som 24V digital I/O) och lågnivå analoga signaler (millivolt-termoelementutgångar) delar en gemensam kabel. Dräneringsledningen för varje enskild skärm måste anslutas till jord i ena änden för att förhindra skärmströmslingor, vilket skulle återinföra det lågfrekventa brus som skärmen var avsedd att blockera. Denna jordningsdisciplin är lika viktig som själva skärmmaterialet och måste anges tydligt i kabelinstallations- och avslutningsdokumentationen.
Vanliga skärmningskonfigurationer och typiska applikationer
- Total avloppstråd för Al/PET-folie: Kostnadseffektivt högfrekvent EMI-skydd; lämpad för fasta DCS/PLC-signalkabeldragningar; känslig för folieskador om den böjs upprepade gånger.
- Övergripande förtennad kopparfläta: Bättre mekanisk hållbarhet och lågfrekvent skärmningseffektivitet; föredras för installationer med ledningar eller miljöer med betydande 50/60 Hz störningskällor.
- Individuellt par folieövergripande fläta (dubbel skärm): Högsta isolering mellan kretsar; krävs när blandade signalnivåer delar en kabel; används i analoga precisionsslingor för instrumentering.
- Oskärmad (skyddad endast med pansar): Lämplig för digitala styrsignaler med inneboende brusimmunitet (t.ex. 24V DC-omkoppling); inte lämplig för analoga mätkretsar.

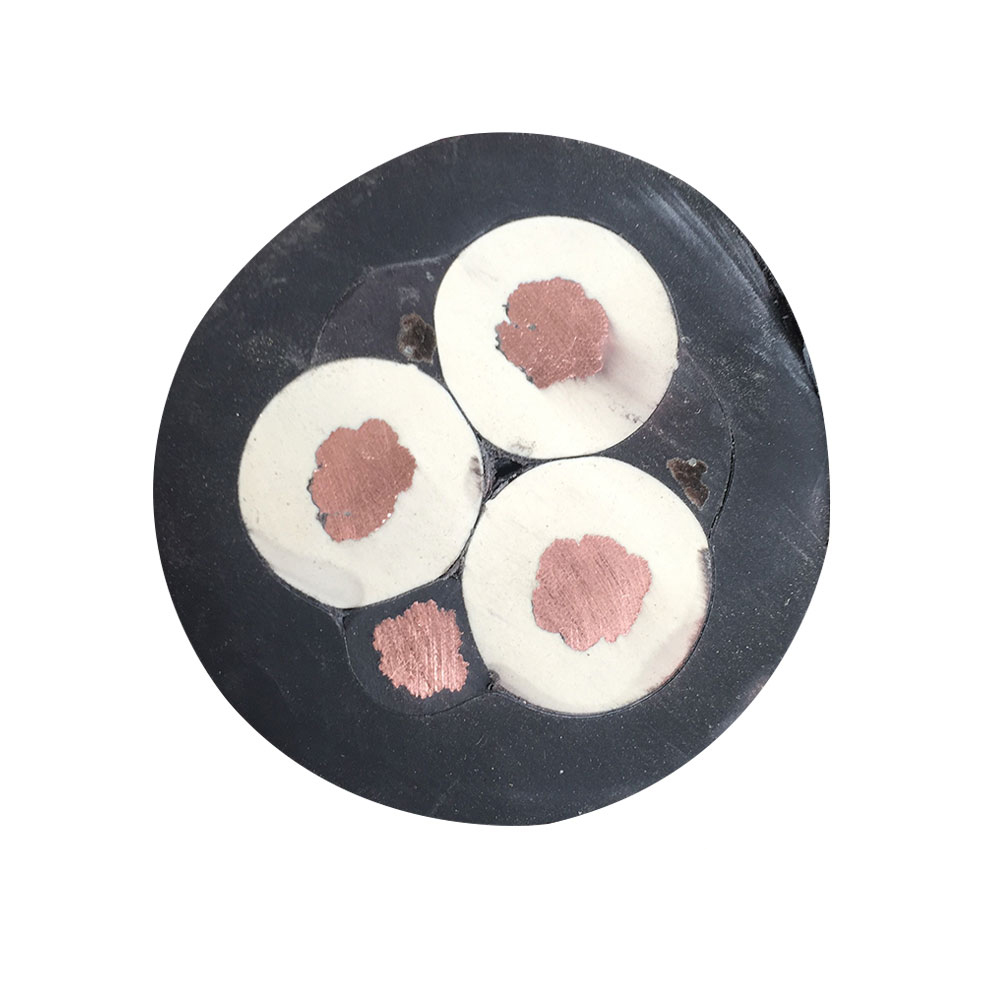

Strategier för antal kärnor och gruppering för installationer av flerkretsledningar
Beslutet om att dra många kablar med små kärnor eller färre kablar med stor kärna för en flerkretsstyrningsinstallation har konsekvenser för brandrisk, underhållsåtkomst och långsiktig flexibilitet som sträcker sig långt utöver den initiala kabelanskaffningskostnaden. Täta buntar av individuellt mantlade små kablar i en bricka ökar den totala icke-metalliska volymen per meter, vilket höjer den effektiva förbränningsbelastningen även när varje enskild kabel har en flamskyddsklass. Att konsolidera kretsar till färre kablar med flera kärnor minskar brickfyllningen och förbränningsbelastningen, men skapar en enda felpunkt där skada på en kabel kan påverka flera orelaterade kretsar samtidigt.
Ett praktiskt tillvägagångssätt som används i processindustrier och kraftgenereringsanläggningar är att gruppera kretsar efter funktionssystem snarare än efter geografisk närhet, med separata kablar för säkerhetskritiska kretsar (nödavstängning, brand- och gasdetektering) och operativa styrkretsar (processkontrollslingor, motorstartare, instrumentering). Denna segregering säkerställer att ett enda kabelfel inte samtidigt kan inaktivera både processtyrningsfunktionen och dess säkerhetsbackup. Det förenklar också felsökning och kabelbyte, eftersom ett fel i en funktionsgrupp inte kräver att en annans ledningar störs. Många installationsstandarder – inklusive IEC 60364 och anläggningsspecifika ingenjörsstandarder inom petrokemi- och kraftsektorn – kräver denna typ av kretssegregation uttryckligen.
Reservkärnplanering inom flerkärniga styrkablar är en annan aspekt som ofta undervärderas i specifikationsstadiet. Att installera kablar med 10–20 % reservkärnor vid tidpunkten för den första konstruktionen kostar mycket lite i förhållande till det totala projektvärdet, men att lägga till kretsar efter bygget kräver nya kabeldragningar som är störande, dyra och ibland fysiskt omöjliga genom överbelastade befintliga rutter. Reservkärnor bör fördelas över kabelgrupper snarare än koncentreras i en enda kabel, och deras placering bör dokumenteras systematiskt så att de kan identifieras och aktiveras utan omfattande spårningsarbete. Som en del av sin applikationsstödjande förmåga arbetar Zhishang Cable med ingenjörsteam för att optimera urvalet av kärnantalet baserat på planerade systemexpansionsscenarier, vilket hjälper till att undvika den vanliga situationen där kabelinfrastruktur blir den begränsande begränsningen för anläggningsändringar inom bara några år efter driftsättning.
