Signalintegritetsutmaningar som är specifika för kodarkablar i höghastighets rörelsekontrollsystem
Kodarkablar överföra positions- och hastighetsåterkopplingssignaler mellan roterande eller linjära pulsgivare och rörelsekontroller eller servodrivenheter. Till skillnad från styrkablar för allmänna ändamål fungerar de i en miljö som definieras av två samtidiga och motstridiga krav: signalledningarna måste sända högfrekventa digitala pulser eller fina analoga vågformer med minimal distorsion, medan kabeln löper bredvid eller är buntad med strömkablar som försörjer just de motorer som genererar betydande elektromagnetisk störning. Resultatet är att kodarkabelns prestanda bestäms inte bara av dess egna elektriska parametrar utan av hur dessa parametrar interagerar med det specifika kodargränssnittsprotokollet och brusmiljön i installationen.
Inkrementella omkodare som använder TTL eller differentiella RS-422 linjedrivrutiner genererar pulståg vid frekvenser som skalas direkt med motorhastighet och kodarupplösning. En kodare med 2 500 linjer per varv på en servomotor som körs med 3 000 RPM producerar utpulser med 125 kHz per kanal — och med kvadraturavkodning bearbetar styrenheten kantövergångar vid 500 kHz. Vid dessa frekvenser blir kabelkapacitansen en begränsande faktor: den fördelade kapacitansen mellan signalledare och mellan signal och skärm saktar ner stigtiden för varje pulskant, vilket minskar den maximala kabellängden över vilken kodaren kan fungera tillförlitligt. För RS-422 differentialsignaler kommer en kabel med en ledare-till-ledare kapacitans på 100 pF/m att begränsa användbar körlängd till långt under 30 meter vid 500 kHz kanthastigheter, medan en kabel konstruerad för 50 pF/m eller lägre kan utöka detta intervall avsevärt.
Absoluta kodarprotokoll – inklusive EnDat, SSI, BiSS och HIPERFACE – ställer ytterligare krav på kabelkonstruktion eftersom de involverar dubbelriktad kommunikation mellan kodaren och enheten vid klockfrekvenser som vanligtvis sträcker sig från 1 MHz till 16 MHz. Vid dessa frekvenser blir karakteristisk impedansmatchning mellan kabeln och drivrutinen/mottagarens krets signifikant. Impedansfel överensstämmer med signalreflektioner som uppträder som brus på datalinjen, vilket potentiellt kan korrumpera positionsdata. Rätt konstruerad kodarkablar specificera en karakteristisk impedans på 100–120 Ω för differentialpar, bibehållen konsekvent längs hela kabellängden, för att minimera reflektionsinducerade fel i högupplösta absoluta återkopplingssystem. Anhui Zhishang Cable Technology Co., Ltd. producerar kodarkablar med hårt kontrollerad vridning och isoleringsgeometri för att uppnå stabila impedansvärden som stöder dessa krävande protokoll.

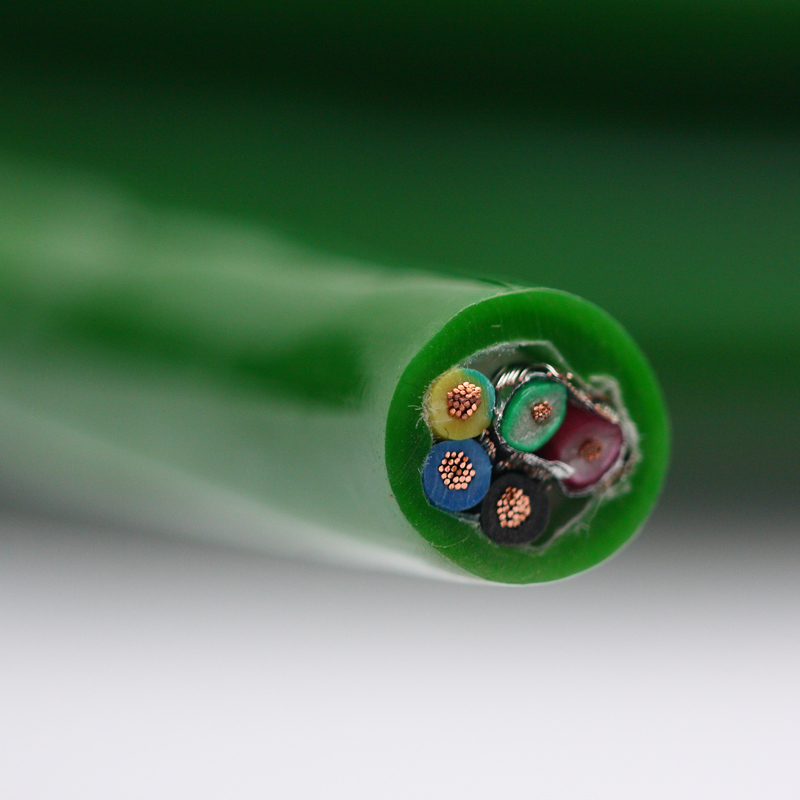

Skärmningsarkitektur: varför en enda övergripande skärm ofta är otillräcklig för kodarkablar
Standardantagandet att en enda övergripande skärm är tillräcklig för signalkabelskärmning går sönder specifikt i kodarkabelapplikationer, där flera signaltyper med olika bruskänslighet delar samma kabelkropp. En typisk kodarkabel bär A/B/Z kvadratursignalpar, matningsspänning och jordledare för kodarelektroniken, och ibland ett batteribackuppar för absolut positionsbevarande - var och en med olika impedans, strömnivå och känslighet för störningar. När alla dessa endast täcks av en enda övergripande skärm, förblir induktiv och kapacitiv koppling mellan strömförsörjningsledarna och signalparen i kabeln okontrollerad, och skärmen ger inget skydd mot denna interna överhörning.
Lösningen som används i högpresterande kodarkablar är en skiktad skärmningsarkitektur: individuella skärmpar för varje differentialsignalpar, kombinerat med en övergripande skärmning för hela kabeln. De individuella parskärmarna, typiskt aluminium-polyesterfolie med en dräneringstråd, undertrycker kapacitiv koppling mellan intilliggande signalpar och mellan signalparen och kraftledarna. Den övergripande skärmen, antingen folie eller förtennad kopparfläta, utgör den primära barriären mot extern elektromagnetisk störning från motordrivningen, kabelrännans grannar och den allmänna industriella EMI-miljön. Detta tillvägagångssätt på två nivåer ökar kabeldiametern och kostnaden, men i applikationer för precisionsstyrning av rörelser som arbetar med positioneringsupplösning under mikron är alternativet - positionsåterkopplingsfel orsakade av brus - mycket dyrare än kabeluppgraderingen.
Sköldjordningsövningar är lika kritiska som sköldkonstruktionen. En kodarkabels övergripande skärm ska endast anslutas till skyddsjord vid frekvensomriktaren/styrenhetens ände, vilket bildar en ensidig jord som förhindrar skärmströmslingor som drivs av jordpotentialskillnader mellan motoränden och styrskåpet. Om skärmen är jordad i båda ändarna och det finns en jordslinga - vilket är vanligt i stora maskiner där olika konstruktionsstålsektioner har något olika potential - flyter den resulterande skärmströmmen genom dräneringsledningen och inducerar en spänning på signalledningarna som den var tänkt att skydda. Många intermittenta kodarfel i driftmaskiner spårar tillbaka till detta specifika jordningsfel snarare än till något fel i själva kabeln eller kodaren.
| Avskärmningskonfiguration | Externt EMI-skydd | Överhörningsdämpning mellan par | Typisk tillämpning |
|---|---|---|---|
| Endast övergripande folie | Måttlig (HF) | Inga | Inkrementell kodare med låg upplösning, korta körningar |
| Endast övergripande fläta | Bra (LF HF) | Inga | Generell servoåterkoppling, måttliga bullermiljöer |
| Individuellt par folie övergripande folie | Bra (HF) | Hög | Multiprotokoll absoluta kodare, långa körningar |
| Enskilda par folie övergripande fläta | Utmärkt (LF HF) | Hög | Hög-resolution servo, heavy EMI environments |
Flex Life-krav och konstruktionsskillnader mellan fasta och rörliga kodarkabelinstallationer
Kodarkablar installeras i två fundamentalt olika mekaniska miljöer som kräver distinkta kabelkonstruktioner: fast dragning från en stationär kodare på en maskinram till ett styrskåp, och dynamisk routing på rörliga maskinaxlar som CNC-bearbetningscentra, robotarmar, linjära ställdon och portalsystem. Att behandla dessa två installationstyper som utbytbara – att använda en kabel med fast installation i en dynamisk applikation eller överkonstruera en dragkedjekabel för en statisk väg – leder till antingen för tidigt mekaniskt fel eller onödiga kostnader.
För dragkedja och kontinuerliga flexapplikationer måste kodarkabelkonstruktionen möta flera samtidiga mekaniska krav. Ledartråden måste vara klass 5 eller klass 6 enligt IEC 60228, med fina individuella trådar för att fördela böjspänning och maximera utmattningslivslängden - en klass 6-trådad ledare med 0,14 mm² tvärsnitt kan bestå av 50 eller fler enskilda trådar var och en under 0,06 mm i diameter. Isoleringspolymeren måste förbli flexibel över hela driftstemperaturområdet utan spänningssprickor, vilket utesluter allmän PVC till förmån för TPE eller speciellt sammansatt PVC med bibehållen flexibilitet vid låg temperatur. De enskilda sköldarna och den övergripande skärmen måste vara konstruerade av fintrådsfläta eller överlappande folie med tillräcklig överlappning för att bibehålla elektrisk kontinuitet genom miljontals böjningscykler utan att utveckla brott eller intermittenta förhållanden med öppen krets i dräneringsledningen. Zhishang Cable designar sina kontinuerligt flexibla kodarkablar med en optimerad läggningslängd för varje tvinnat ledarelement, vilket säkerställer att ledarnas och skärmarnas spiralformade geometri naturligt anpassar sig till kabelns böjning utan att generera dragöverbelastning i de yttre elementen.
Den minsta böjradiespecifikationen för en dragkedjekodarkabel är inte ett enda statiskt värde – den skiljer sig mellan den dynamiska böjradien (tillämpas kontinuerligt under drift) och installationsböjradien (en engångsböj under dragning). Dynamisk böjradie för kablar för högflexibla kodare anges vanligtvis som 7,5× till 10× kabelns yttre diameter, medan installationsböjradien kan vara 5× eller mindre. Att tillämpa installationsböjningsradien som en permanent böj - till exempel att dra kabeln runt ett snävt hörn i en kabelkanal - skapar ett område med ihållande mekanisk påkänning som accelererar utmattningsbrott vid den punkten även om själva kabeln inte rör sig. Denna distinktion måste tydligt kommuniceras till installationstekniker, särskilt i eftermonteringsprojekt där nya kablar ersätter befintliga i redan etablerade dragningsvägar.
Strömförsörjningsledare Dimensionering inom kodarkablar: Avvägningar för spänningsfall och bruskoppling
De flesta kodarkablar inkluderar dedikerade ledare för att mata driftspänning till kodarelektroniken - typiskt 5V DC för inkrementella kodare med TTL-utgång eller 8–30V DC för HTL och många absoluta kodartyper. Dessa strömledare är små i tvärsnitt i förhållande till deras ekvivalenter i strömkablar, men deras dimensionering har en direkt effekt på kodarprestanda som ofta förbises. Spänningsfall längs strömförsörjningsledarna minskar matningsspänningen vid kodarterminalerna, och kodare som arbetar nära den nedre änden av deras specificerade spänningsområde kan producera utsignaler med minskad amplitud, ökade stigtider, eller - i fallet med 5V TTL-kodare med mycket snäva spänningsmarginaler - intermittenta logiska nivåfel som är svåra att skilja från fel.
För att beräkna acceptabelt spänningsfall krävs att man känner till kodarens strömförbrukning, kabeldragningslängden och ledartvärsnittet. En 5V-kodare som drar 150 mA över en 20 meter lång kabel med 0,14 mm² matningsledare upplever cirka 0,86V kombinerat matnings- och returfall - mer än 17% av den nominella matningsspänningen, vilket placerar kodaren långt under dess nominella 5V-matning och inom marginalen där utsignalens kvalitet försämras. Genom att öka matningsledarens tvärsnitt till 0,25 mm² minskar detta fall till cirka 0,48V, vilket återställer tillräcklig matningsmarginal. För installationer där långa kabeldragningar är oundvikliga, erbjuder vissa servodrivningstillverkare en justerbar matningsspänningsutgång som kompenserar för kabelresistans, men detta kräver noggrann kunskap om kabelns ledarmotstånd och kan inte ersätta korrekt ledardimensionering vid designstadiet.
Utöver spänningsfallet är strömförsörjningsledarna i en kodarkabel en potentiell brusinjektionsväg. Omkopplingsbrus på pulsgivarförsörjningen – genererad av frekvensomriktarens interna strömförsörjning eller leds från maskinens DC-buss – kopplas kapacitivt till angränsande signalpar om matningsledarna inte är tillräckligt separerade eller skärmade från signalparen inuti kabeln. Detta är en anledning till att strömledarna i en väldesignad kodarkabel ofta ges sin egen individuella skärm eller placeras i kabelns periferi bort från signalparen, snarare än att de fördelas slumpmässigt inom kabelbunten. Som en del av sitt applikationstekniska stöd ger Anhui Zhishang Cable Technology Co., Ltd. råd till kunder om val av strömledares tvärsnitt och kabelkonstruktionsalternativ baserat på aktuella kodarströmkrav och installationsavstånd, vilket förhindrar leveransrelaterade prestandaproblem innan de uppstår i fält.
Uppskattat spänningsfall för vanliga kodarkabelkonfigurationer (5V matning, 150 mA belastning)
- 0,14 mm² ledare, 10 m löpning: ~0,43V fall (8,6% av 5V); borderline acceptabel för standard TTL-kodare.
- 0,14 mm² ledare, 20 m löpning: ~0,86V fall (17,2% av 5V); matningsspänningen sannolikt under givarens lägsta märkvärde.
- 0,25 mm² ledare, 20 m löpning: ~0,48V fall (9,6% av 5V); inom acceptabelt område för de flesta 5V-kodare.
- 0,34 mm² ledare, 30 m löpning: ~0,53V fall (10,6% av 5V); lämplig för längre körningar utan spänningskompensation på drivsidan.
