Branschkunskap
Val av par och mätare: Varför det är dyrt att få dessa fel
Stadskommunikationskabel s specificeras primärt av två parametrar: antalet tvinnade par och ledarmåttet (AWG eller mm²). I praktiken är båda ofta underspecificerade under nätverksplanering, vilket leder till kostsamma omdragningar eller parallellkabeldragningar inom flera år efter installation. En 100-pars kabel installerad för ett bostadskvarter kan tyckas vara tillräcklig vid driftsättning, men eftersom fiber-till-byggnaden förskjuter VDSL2- och G.snabb-aggregationsutrustning närmare slutanvändarna, kan efterfrågan på aktivt par i kopparsegmentet på sista milen öka oväntat när parbindnings- och backupkretsar läggs till.
Ledarmätare påverkar både slingmotstånd och överhörningsbeteende. Tunnare ledare (0,32 mm eller 26 AWG) minskar kabelvikten och kanalutrymmet men ökar likströmsslingmotståndet, vilket begränsar det effektiva utbudet av DSL-tekniker – särskilt betydande i områden där avståndet från skåp till lokal överstiger 300 meter. Tjockare ledare (0,5 mm eller 0,6 mm) förlänger användbar slinglängd och minskar insättningsförluster, vilket gör dem till det föredragna valet för längre underjordiska körningar i förortskommunikationsnätverk. För stammatarkablar som betjänar flera distributionspunkter är 0,5 mm ledardiameter det praktiska minimum för att upprätthålla tillräckliga överföringsmarginaler över hela frekvensområdet som används av modern bredbandsteknik.
Anhui Zhishang Cable Teknik Co., Ltd. tillämpar denna förståelse genom att erbjuda ett strukturerat utbud av parantal - från 5-par lokala distributionskablar upp till 2 400-par stamkablar - med mätaralternativ som matchar de typiska spännvidden och servicetätheter som finns i stads- och förortsnätverkstopologier.
Hur isolerings- och mantelmaterial bestämmer underjordisk hållbarhet
Den underjordiska miljön lägger kemiska och mekaniska påfrestningar på kommunikationskablar som sällan är synliga förrän fel uppstår. Markens pH, grundvattnets salthalt, förekomsten av kolväten från vägavrinning och frys-upptiningscykler angriper alla kabelkonstruktioner utifrån och in. stadskommunikationskabel s, det yttre mantelmaterialet är den primära barriären, och valet mellan PE (polyeten), PVC och dubbelmantlade PE/ståltejpkonstruktioner har långsiktiga konsekvenser som sträcker sig långt utöver initialkostnaden.
Höljen av högdensitetspolyeten (HDPE) erbjuder överlägsen motståndskraft mot fuktinträngning, jordsyror och mikrobiell nedbrytning. HDPE mjuknar inte över tiden som PVC gör, vilket innebär att det behåller sina ursprungliga mekaniska egenskaper under årtionden av nedgrävning - en meningsfull fördel med tanke på att stadskommunikationskablar förväntas förbli i drift i 20 till 40 år utan utgrävning. PVC är fortfarande vanligt i inomhus eller halvskyddade installationer på grund av dess lägre kostnad och enklare terminering, men det är inte det lämpliga valet för direkt nedgrävning eller kabeldragna kablar i miljöer med hög fukt- eller kemikalieexponering.
För kablar i områden med hög gnagaraktivitet eller rutter under vägar och järnvägar där risken för mekaniska skador är förhöjd, läggs ett extra pansarskikt - vanligtvis korrugerad ståltejp eller ståltråd - under den yttre manteln. Denna konstruktion gör inte kabeln vattentät på egen hand; kvaliteten och kontinuiteten hos den översvämningsmassa som fyller mellanrummen mellan paren är lika kritisk. En dåligt applicerad översvämningsmassa lämnar luftfickor som fångar in fukt, som migrerar längs med kabeln och orsakar isolationsmotståndsförsämring över en lång kabelsektion från en enda punkt av mantelskada.
Vanliga underjordiska mantelkonstruktioner jämförda
- PE enkel mantel: Standard för kanalinstallation; bra fuktbeständighet; inte lämplig för direkt nedgrävning i aggressiva jordar utan extra skydd.

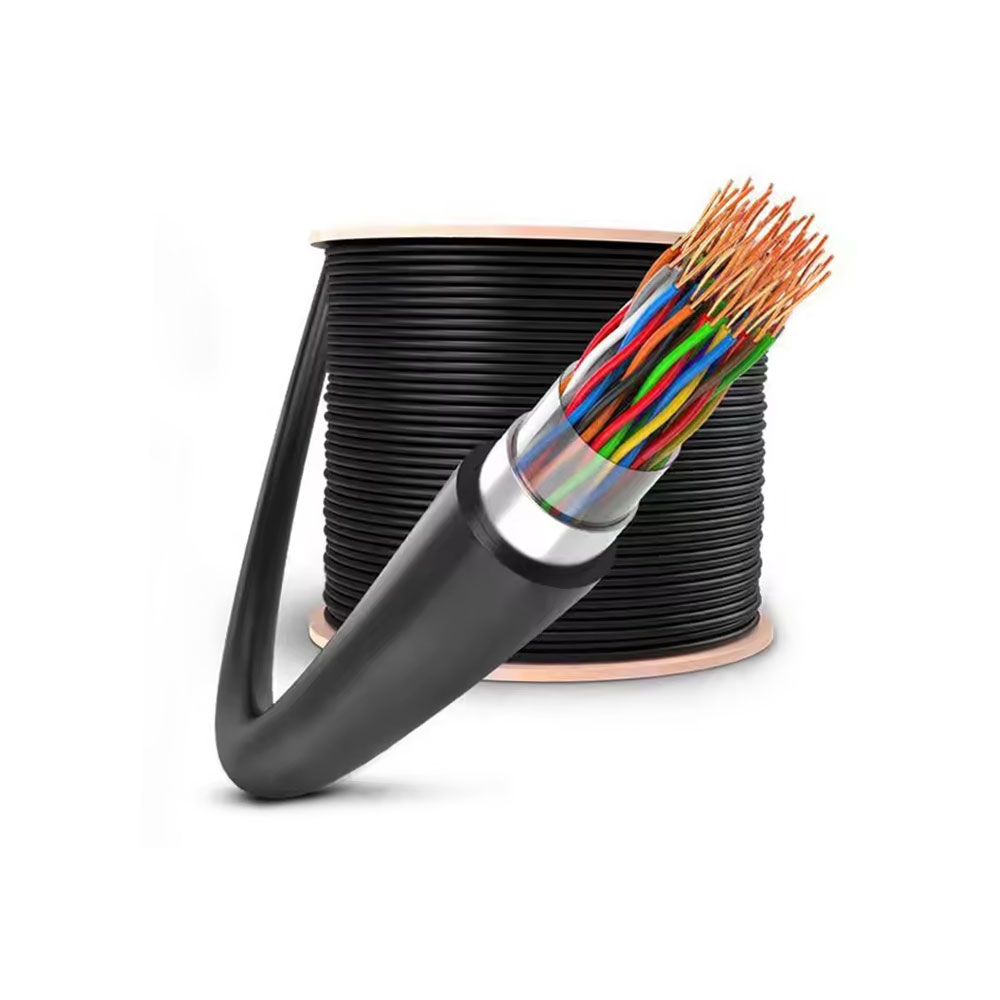

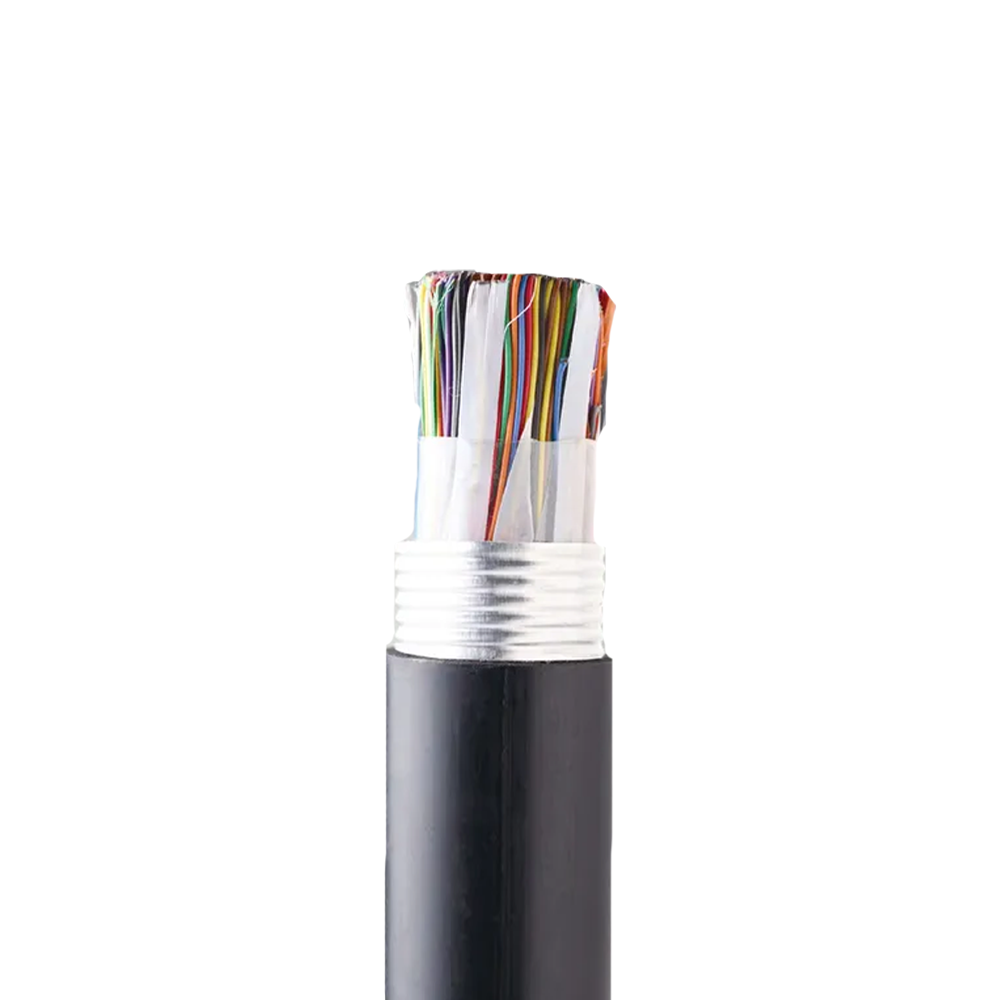

- PE korrugerad ståltejp PE: Föredraget för direkt begravning; kombinerar mekaniskt skydd med fuktspärr; lägger till vikt och minskar flexibiliteten.
- PE ståltrådsarmering: Används där dragbelastningar förväntas (brant terräng, brofästen eller vertikala stigare); individuella trådar ger både skydd och dragstyrka.
- Gelfylld (översvämmad) kärna: Översvämningsmassa fyller alla luftutrymmen mellan paren; väsentligt för skarvpunktsfuktbeständighet och längsgående vattenblockering.
Överhörningshantering i stadskabelpaket med hög densitet
När mer bredbandstrafik skjuts över kopparpar med hjälp av vektorering och G.fast-teknik, blir överhörning – både nära-ände (NEXT) och fjärrände (FEXT) – en bindande begränsning för uppnåbar genomströmning per par. Stadskommunikationskablar som designades och installerades för röstklassade POTS-tjänster uppvisar ofta överhörningsnivåer som är acceptabla vid ljudfrekvenser men som kraftigt begränsar prestanda över 10 MHz. Att förstå de fysiska mekanismerna bakom överhörning hjälper till att utvärdera om en befintlig kabelanläggning kan stödja bredbandsuppgraderingar eller måste bytas ut.
Överhörning mellan par i en flerparkabel bestäms i första hand av precisionen och konsistensen av vridningsstigningen (antalet vridningar per längdenhet) för varje par. Varje par i en vältillverkad stadskommunikationskabel har en unik, noggrant kontrollerad vridning för att minimera kopplingen med angränsande par. När vridningssteg är inkonsekventa - antingen från tillverkningsvariationer eller fysisk skada under installationen - ökar den kapacitiva och induktiva obalansen mellan paren, vilket höjer brusgolvet över hela kabelbunten. Det är därför kabeltillverkarens processkontroll under vridning inte bara är en kvalitetskryssruta utan har en direkt inverkan på bredbandskapaciteten i det utplacerade nätverket.
I vektoriserade VDSL2- och G.fast-distributioner tillämpar DSLAM eller DPU (Distribution Point Unit) aktiv digital signalbehandling för att avbryta överhörning mellan par i samma bindningsgrupp. Denna vektorering fungerar bara effektivt när kabelns överhörningskopplingsegenskaper är stabila och förutsägbara - vilket kräver konsekvent fysisk konstruktion över hela kabelns längd. Kablar med skarvpunkter som stör den ursprungliga pargeometrin, eller sektioner där par har buntats om på ett felaktigt sätt efter en reparation, skapar överhörningsavvikelser som försämrar vektorförstärkningen och minskar genomströmningen per par över hela gruppen. Zhishang Cable upprätthåller strikta twist-pitch-toleranser och utför elektrisk balanstestning på produktionsbatcher för att stödja dessa krävande installationsscenarier.
| Technology | Frekvensintervall | Överhörningskänslighet | Kabelkrav |
|---|---|---|---|
| POTS / ISDN | Upp till 4 kHz | Låg | Standard twist pitch |
| ADSL2 | Upp till 2,2 MHz | Måttlig | Kontrollerad vridning per par |
| VDSL2 (vektor) | Upp till 17 / 35 MHz | Hög | Tight pitch tolerans balanstestning |
| G.fast | Upp till 106 / 212 MHz | Mycket hög | Premiumkonstruktion, stabil pärmgruppering |
Kanalutrymmesplanering och kabeldiameter: en begränsning som ofta ignoreras tills det blir ett problem
Stadskommunikationsinfrastruktur är byggd för att hålla i årtionden, men kanalnätverk - ledningarna genom vilka kablar dras - dimensioneras utifrån antaganden som gjordes vid tidpunkten för byggandet. När dessa kanaler fylls upp kräver kapacitetshöjning antingen mikrogrävning för att installera nya kanaler (störande och dyra i asfalterade stadsmiljöer) eller att ersätta kablar med stor diameter med alternativ med högre densitet. För nätverksoperatörer och infrastrukturplanerare är att förstå hur kabelns ytterdiameter relaterar till kanalfyllningsförhållandet ett praktiskt verktyg för att maximera framtida kapacitet utan att överkonstruera den initiala installationen.
Standard kanalfyllningspraxis begränsar den upptagna tvärsnittsarean till 40–50 % av den inre kanalarean för en enda kabel, och proportionellt mindre när flera kablar delar en kanal. Denna marginal är inte slöseri - den står för de böjningskrafter som krävs under dragning, termisk expansion av kabeln under dess livslängd och det utrymme som behövs om kabeln någonsin måste bytas ut utan att gräva ut hela sträckan. En kabel med en ytterdiameter som endast är 10 % större än planerat kan minska den teoretiska återstående kapaciteten hos en kanal med betydligt mer än 10 %, eftersom begränsningen är area (proportionell mot diameter i kvadrat), inte linjär dimension.
Skiftet från traditionella pappersisolerade blymantlade (PILS) kablar till moderna PE-isolerade kablar med fyllda kärnor har redan reducerat kabeldiametrarna avsevärt för motsvarande antal par. Ytterligare diameterminskning kan uppnås genom att använda tätare kärngeometri, tunnare isoleringsväggtjocklekar i enlighet med gällande standarder och optimerade bindebands- eller skärmkonstruktioner. För nätverksplanerare som arbetar med begränsad kanalinfrastruktur, specificerar kablar från tillverkare som Anhui Zhishang Cable Technology Co., Ltd. som publicerar detaljerade dimensionsdata och erbjuder kompakta konstruktionsvarianter noggranna kanalfyllningsberäkningar före kabelanskaffning – snarare än att upptäcka en oöverensstämmelse under installationen.
