Hur kärnantal och strandningskonfiguration påverkar styrkabeldragning i fleraxliga system

Flerkärnig styrkablar specificeras av kärnantal och ledartvärsnitt, men den interna strängningskonfigurationen - hur enskilda kärnor grupperas, vrids och läggs i kabeln - har en betydande effekt på hur kabeln beter sig under installationsdragning och hur den presterar över tid i system med flera signaltyper som delar en gemensam kabel. I industriell automation och fleraxliga rörelsestyrningssystem bär styrkablar rutinmässigt en blandning av digitala I/O-signaler, analoga sensorutgångar, kodarfeedback och lågspänningsström för solenoider eller sensorer – allt inom samma kabelmantel. Hantera interaktionen mellan dessa signaltyper börjar med kabelns interna arkitektur.

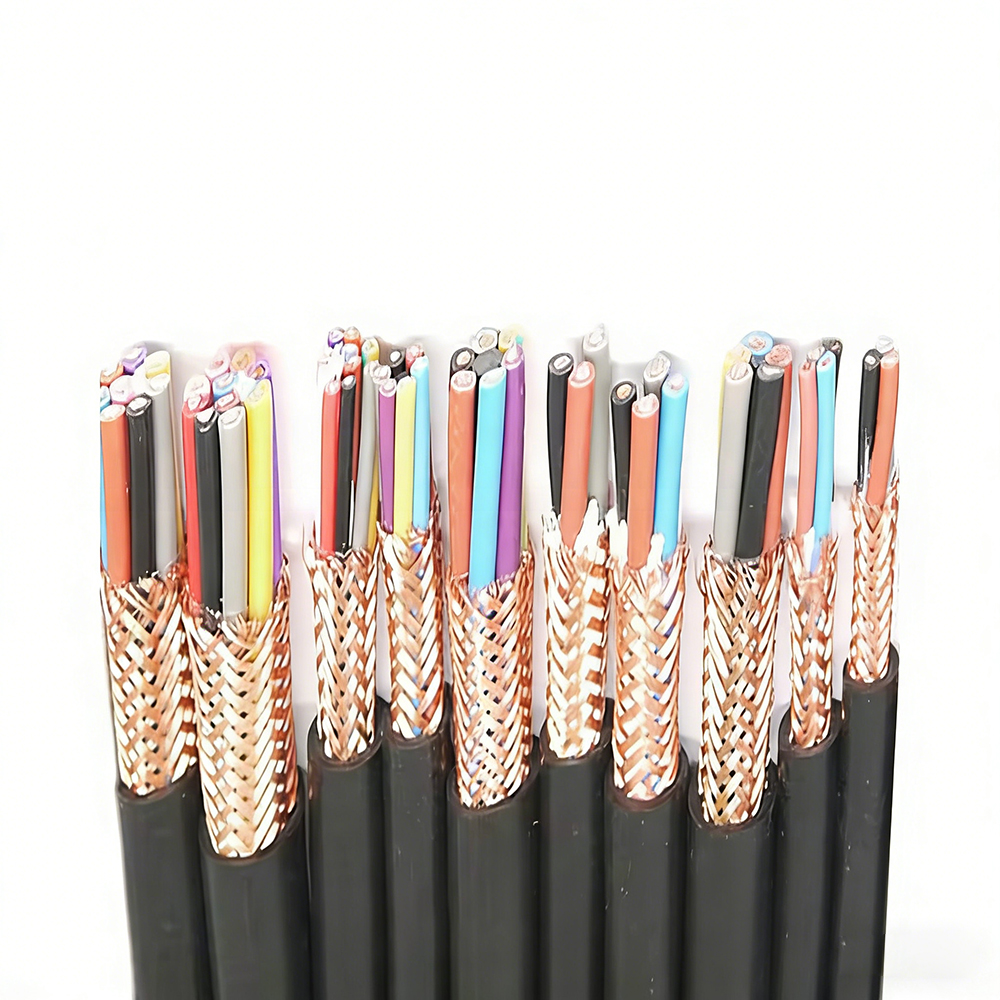

Kärnor i en styrkabel med flera kärnor är vanligtvis arrangerade i ett av tre strängmönster: koncentriska (kärnor läggs i på varandra följande koncentriska skikt), buntsträngade (alla kärnor tvinnade tillsammans utan specifik skiktning) eller sektor/kvadrantgruppering (kärnor organiserade i funktionella undergrupper, ofta med individuell skärmning per grupp). Koncentrisk trådning ger en förutsägbar, stabil ytterdiameter och säkerställer att ingen kärna är permanent placerad vid kabelns yttre kant - varje kärna migrerar mellan inre och yttre positioner när kabeln böjs, vilket fördelar mekanisk spänning jämnare än buntsträngning, där specifika kärnor kan vara konsekvent i högspänningspositioner. För styrkablar med 12 eller fler kärnor installerade i kontinuerligt flexibla applikationer, förlänger koncentrisk tvinning livslängden avsevärt jämfört med buntrådiga ekvivalenter av samma specifikation.

Kvadrantgruppering, där funktionellt relaterade kärnor är tvinnade samman till underenheter i kabeln, gör att olika signalkategorier kan separeras fysiskt inuti kabeln. En vanlig konfiguration placerar analoga signalpar i en kvadrant, digitala I/O-kärnor i en annan och strömförsörjningskärnor i en tredje, med underenheterna individuellt skärmade. Detta arrangemang minskar den kapacitiva kopplingen mellan kraft- och signalkärnor – vilket annars skulle introducera omkopplingsbrus på analoga signallinjer – och gör att varje underenhet kan identifieras och avslutas separat på kontrollpanelen utan att sprida ut alla kärnor från ett enda paket. Avvägningen är ökad kabeldiameter och kostnad jämfört med en oskärmad, enhetligt tvinnad design med samma kärnantal.

Anti-interferensdesign i kontrollkablar: mekanismer bortom enkel skärmning

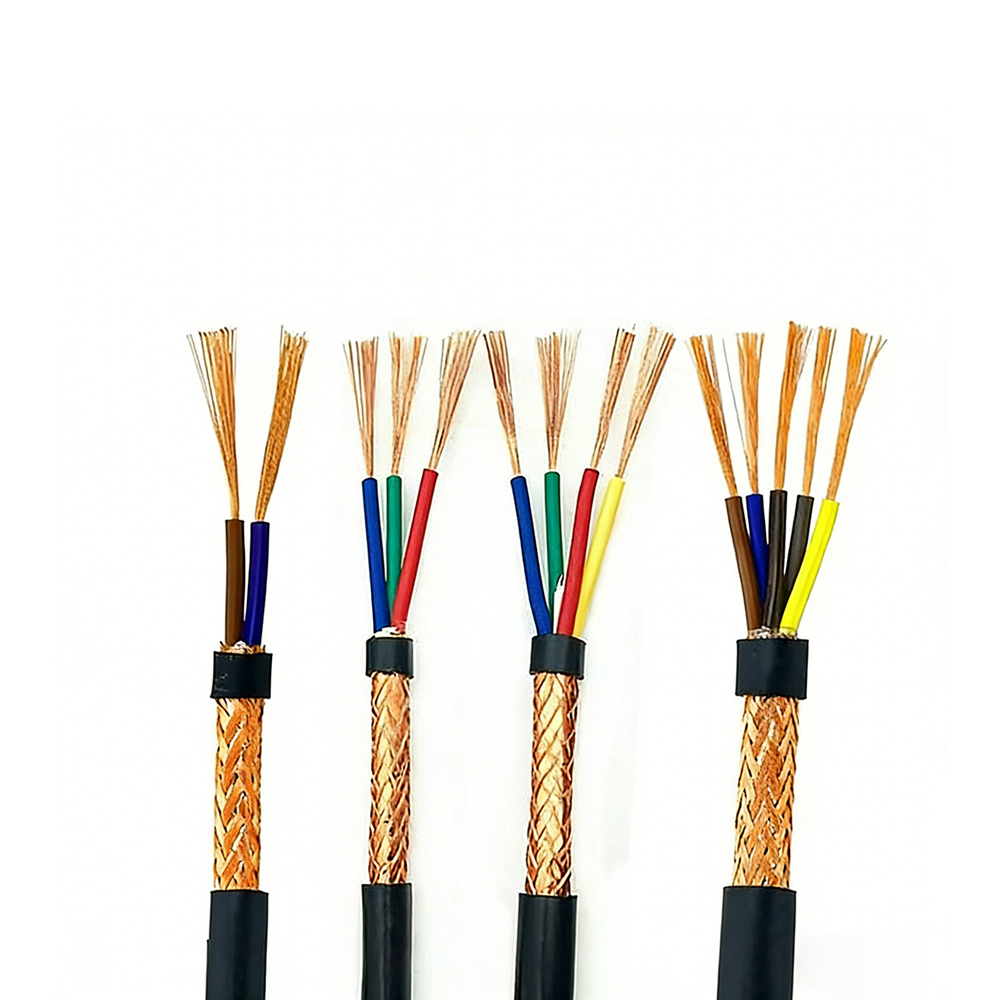

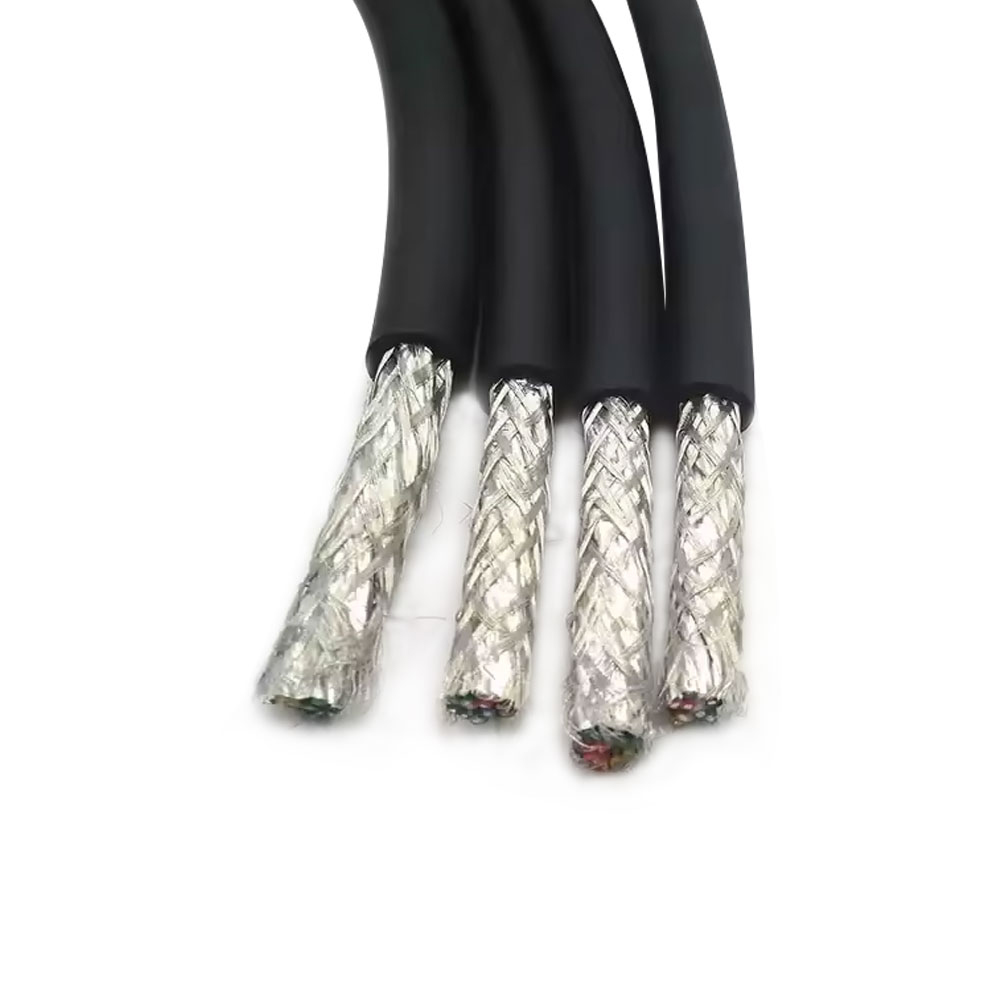

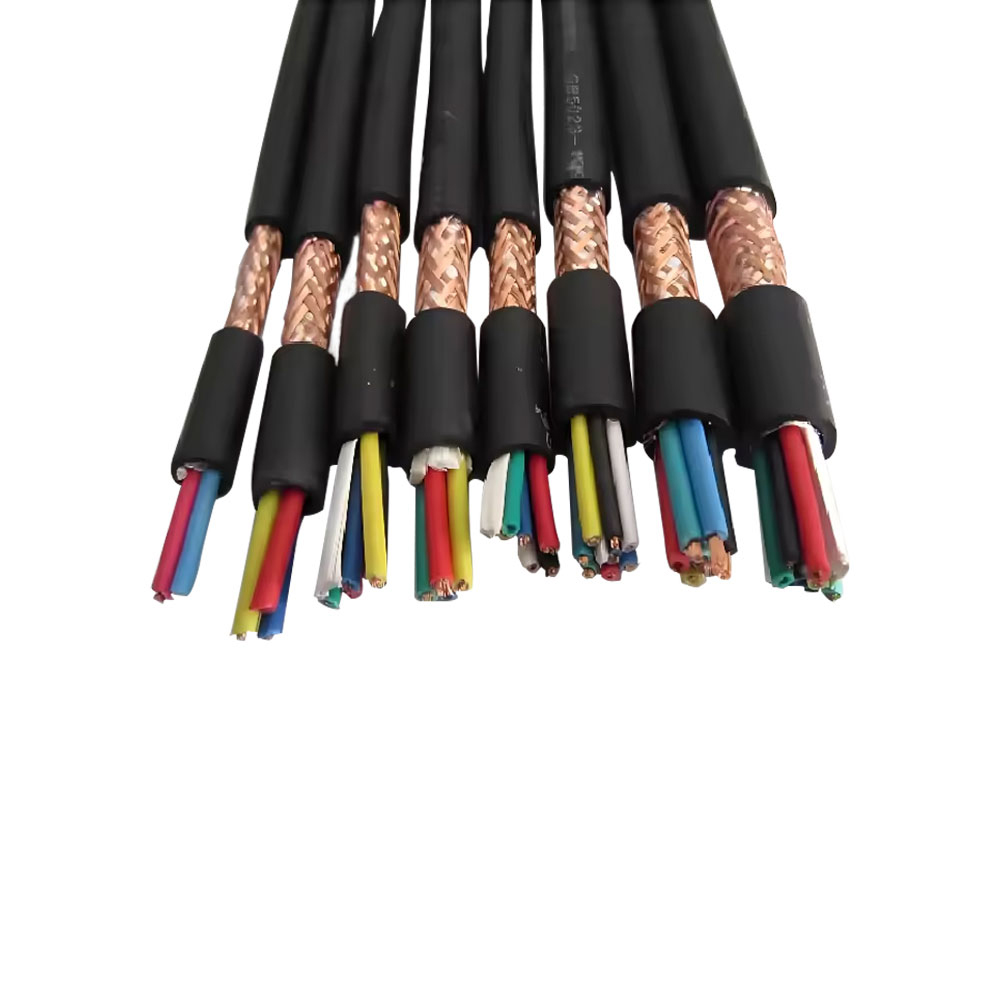

Skärmning är den mest synliga anti-interferensfunktionen hos en kontrollkabel , men elektromagnetisk kompatibilitet i industriella styrtillämpningar kräver ett skiktat tillvägagångssätt där skärmning är ett element bland flera designval som tillsammans bestämmer hur väl kabeln avvisar brus och undviker att injicera störningar i intilliggande kretsar. Att specificera "skärmad styrkabel" utan att förstå hela störningshanteringsarkitekturen resulterar ofta i installationer som fortsätter att drabbas av brusproblem trots närvaron av en skärm.

Den första mekanismen är impedansmatchning mellan kabeln och dess avslutning. En styrkabelskärm är bara lika effektiv som dess termineringsimpedans. En skärm ansluten via en lång pigtail-tråd till en chassijordskruv uppvisar en induktiv impedans som ökar med frekvensen, vilket gör skärmanslutningen allt mer ineffektiv vid exakt de frekvenser där utstrålad störning från frekvensomriktare (VFD) och switchande strömförsörjningar är starkast - vanligtvis 150 kHz till 30 MHz. Lågimpedans 360° skärmavslutning med hjälp av EMC-kabelförskruvningar eller skärmklämmor som gör periferisk kontakt med skärmen över dess hela periferi upprätthåller skärmeffektiviteten upp till de frekvenser som krävs för industriell EMC-överensstämmelse. Enbart pigtaillängden kan höja skärmavslutningsimpedansen med en faktor på 10–100 vid 10 MHz jämfört med en 360° terminering, vilket effektivt förnekar sköldens fördelar i högfrekvensområdet.

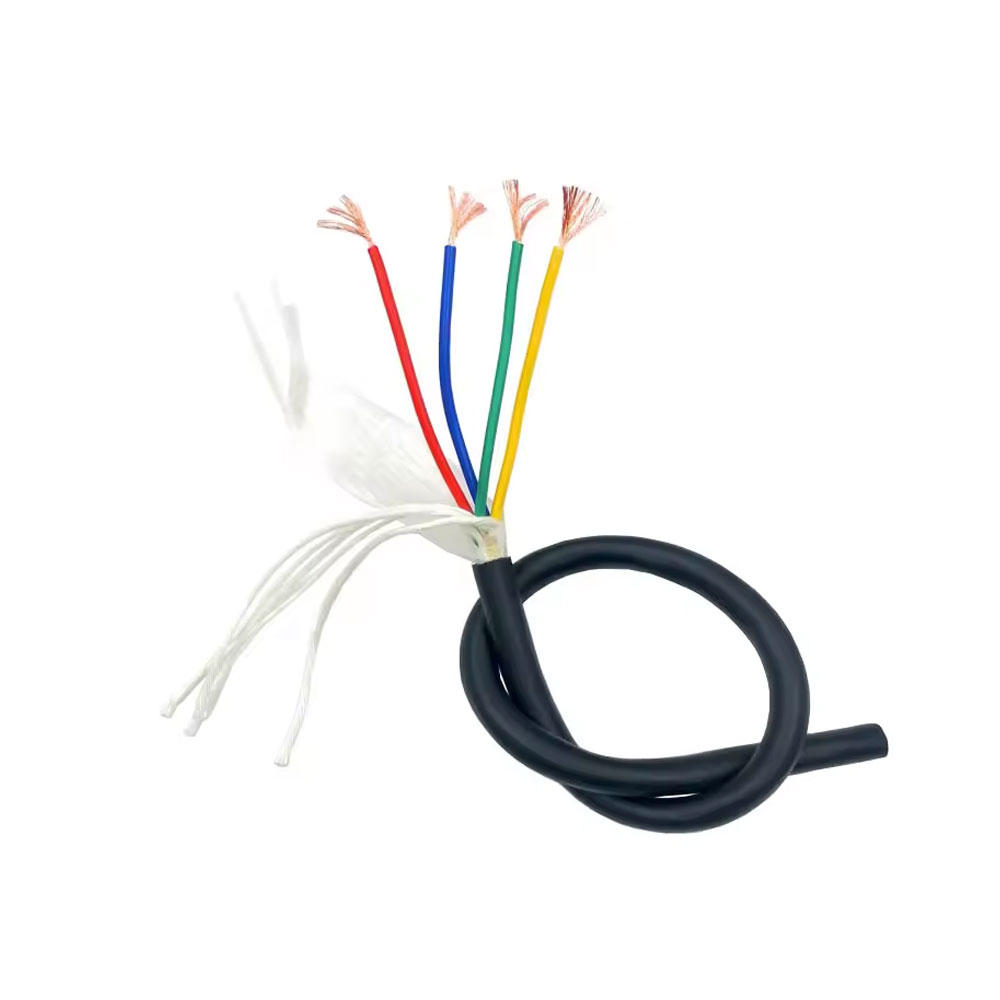

Den andra mekanismen är kapacitiv separation mellan kraft- och signalkärnor. Även inom en skärmad kabel kopplar kraftkärnor som bär omkopplade strömmar från reläutgångar eller solenoiddrivenheter kapacitivt störningar till intilliggande signalkärnor. Kopplingen är proportionell mot den ömsesidiga kapacitansen mellan kärnor, vilket beror på deras separationsavstånd och den dielektriska konstanten för isoleringen mellan dem. Styrkabelkonstruktioner som fysiskt separerar kraftkärnor från signalkärnor – med hjälp av utfyllnadselement, interna skiljeväggar eller underenhetsgruppering – minskar den ömsesidiga kapacitansen och följaktligen brusinjektionen utan att kräva ytterligare skärmningsmaterial.

Den tredje mekanismen är användningen av individuellt tvinnade par för analoga signaler. Att vrida ett analogt signalpar inom det totala kabelpaketet ger differentiell brusavvisning som är oberoende av den totala skärmen. Ett skärmat men otvinnat analogt par inuti en styrkabel med flera kärnor utsätts för induktiv pickup från intilliggande switchade strömmar; den inducerade spänningen visas som en common-mode-signal på båda ledarna, men eftersom de två ledarna är på olika positioner i bunten ser de inte identiska inducerade spänningar, och skillnaden uppträder som ett differentiellt (signalförstörande) brus. Att vrida paret säkerställer att båda ledarna växlar mellan inre och yttre positioner kontinuerligt, vilket utjämnar de inducerade spänningarna och tillåter avvisning i common-mode vid mottagaren för att effektivt eliminera bruset. För 4–20 mA analoga styrslingor där fullskalesignalen endast representerar 16 mA strömvariation, ger även små differentialbrusströmmar betydande mätfel.

Spänningsvärden i styrkablar och varför märkspänningen inte är den maximalt tillåtna signalspänningen

Styrkablar är vanligtvis klassade till 300/500 V eller 450/750 V (U0/U, där U0 är spänningen till jord och U är spänningen mellan ledarna). Dessa klassificeringar missförstås ofta som den maximala signalspänning som kabeln kan bära, men de definierar faktiskt isoleringssystemets förmåga under testförhållanden och systemspänningsklassificeringen som styr installationskraven - inte signalspänningen som används.

300/500 V-klassificeringen betyder att isoleringen är konstruerad för att klara 300 V från valfri ledare till jord kontinuerligt och 500 V mellan två valfria ledare. I industriella styrsystem som arbetar med 24 V DC (den dominerande styrspänningen i PLC- och automationssystem) eller 110/230 V AC för högspännings-I/O, ger dessa värden en betydande marginal över den faktiska driftspänningen. Den praktiska betydelsen av spänningsmärket är i två scenarier: impulsöverspänning och systemfel. Omkopplingstransienter från reläkontakter och solenoidspolar kan generera spänningstoppar på flera hundra volt överlagrade på den normala styrsignalen. Isoleringen måste motstå dessa transienter utan partiell urladdningsinitiering, och spänningen är den parameter som säkerställer att denna marginal existerar. En märkkabel på 300/500 V som arbetar med 24 V DC har ungefär 12x marginal mot sin märkspänning från ledare till jord - tillräckligt för praktiskt taget alla industriella transienta miljöer när kabeln är korrekt dragen bort från högspänningsutrustning.

Det andra scenariot är systemfel. I en flerkärnig styrkabel som bär både 230 V AC I/O-signaler och 24 V DC logiska signaler — en konfiguration som finns i eftermonterade automationsprojekt där styrkabeln har flera funktioner — utsätter ett fel som kortsluter en 230 V-kärna till en intilliggande 24 V-kärna att 24 V-kärnans isolering endast är 230 V för full. 300/500 V, denna felspänning förblir inom isoleringens designhölje. En kabel som är klassad för endast 150/250 V i samma felscenario kan uppleva isolationsbrott som sprider felet snarare än att innehålla det. Att välja styrkabelspänningsklassificering baserat på den högsta spänningen som finns i systemet – inte den typiska driftspänningen – är det korrekta tekniska tillvägagångssättet.

Standarder för färgkodning av styrkabel och utmaningarna med tvärregionala projekt

Kärnidentifiering i flerkärniga styrkablar styrs av regionala standarder som skiljer sig markant mellan marknaderna. I projekt som involverar utrustning tillverkad i en region och installerad i en annan - eller i OEM-utrustning som exporteras till flera marknader - kräver färgkodningskonflikter noggrann dokumentation och, i vissa fall, omkoppling på installationsplatsen. Att förstå de dominerande regionala standarderna och deras oförenligheter är avgörande för upphandling av styrkabel i internationella leveranskedjor.

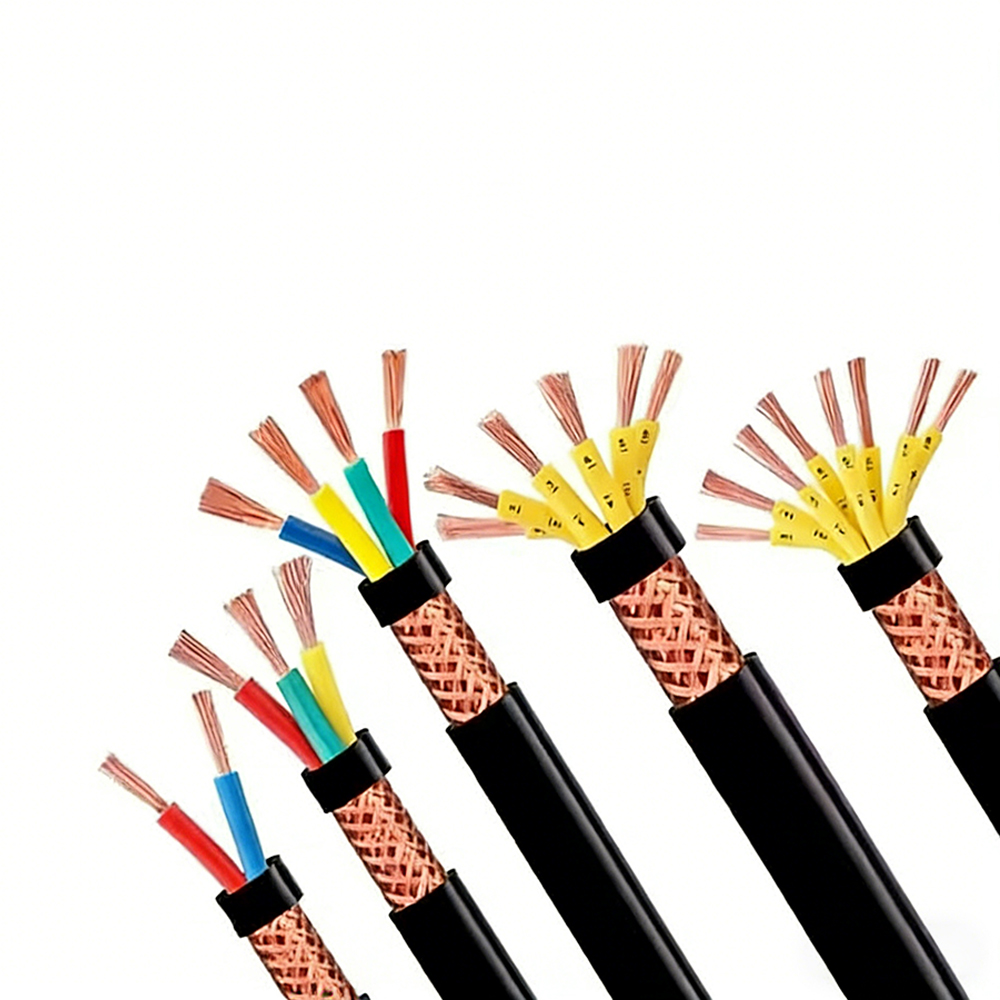

Den konflikt som mest sannolikt skapar en säkerhetsincident är behandlingen av blå och svarta kärnor. Enligt IEC 60446 betecknar blått neutral och svart betecknar en av faserna. Enligt nordamerikanska NEC-konventioner betecknar blått en fasledare och vit/grå betecknar noll. En elektriker som är utbildad uteslutande på en standard och som stöter på en kabel som är kopplad till den andra standarden kan felaktigt identifiera en strömförande ledare som noll. Av denna anledning kompletterar internationella OEM-utrustningstillverkare ofta färgkodning med numerisk kärnidentifiering – tryckt direkt på isoleringsmanteln för varje kärna – vilket ger ett entydigt identifieringssystem som är oberoende av regionala färgkonventioner. IEC 60228 och DIN VDE 0293 tillhandahåller numerisk märkning som ett alternativ eller komplement till färgidentifiering, och leverantörer av styrkablar som betjänar exportmarknader erbjuder i allt högre grad både färgkodade och numrerade kärnalternativ inom samma kabelkonstruktion.

För styrkablar med högt antal kärnor (19 kärnor och mer) blir färgkodning ensam opraktisk eftersom antalet urskiljbara färger med god visuell kontrast i typisk industriell belysning är begränsat till cirka 10–12. Standardpraxis för högt antal kärnor använder en primärfärg plus numerisk ringmärkning, eller en systematisk kombination av basfärger med spårränder (en färgad rand på en vit eller svart baskärnajacka) som utökar antalet särskiljbara kombinationer långt utöver det intervall som kan uppnås med enbart solida färger.

Välja styrkabeltvärsnitt: Varför signalström sällan är den avgörande faktorn

För de flesta styr- och instrumentkablar är signalströmmarna tillräckligt små för att termisk ampacitet inte är den begränsande faktorn vid val av ledartvärsnitt. En 4–20 mA analog slinga, en PLC digital ingång som drar 5–10 mA eller en närhetssensor som förbrukar 50 mA vid 24 V DC genererar alla försumbar I²R-värme i ledare så små som 0,14 mm². De faktiska begränsningarna för val av drivledares tvärsnitt i styrkablar är spänningsfall, mekanisk robusthet, termineringskompatibilitet och krav på felslingaimpedans - varav inget avser termisk ampacity.

Spänningsfall är den dominerande elektriska begränsningen för 24 V DC styrkretsar. Det tillåtna spänningsfallet beror på enheten i kabeländen: en PLC-ingångsmodul kan specificera en minsta ingångsspänning på 15 V DC för att garantera logisk-HÖG igenkänning, vilket innebär att kabeln inte får falla mer än 9 V från 24 V-matningen under värsta tänkbara strömdrag. För en digital utgång som driver en solenoid på 200 mA över en 50 meter lång kabeldragning (100 meter ledarlängd för matning och retur), måste ledarresistansen vara mindre än 9 V / 0,2 A = 45 Ω totalt. Detta kräver en ledarresistans under 0,45 Ω/m, vilket motsvarar ett tvärsnitt på cirka 0,38 mm² i koppar. Att välja 0,5 mm² ger marginal; att välja 0,14 mm² (som har ett motstånd på ungefär 0,13 Ω/m × 100 m = 13 Ω — inom gränserna för mycket korta körningar men marginellt vid 50 meter) skulle ge opålitlig drift vid längre löplängder, även om strömmen på 200 mA är termiskt trivial för 0,14 mm² tråd.

Mekanisk robusthet under terminering är den praktiska nedre gränsen för ledartvärsnitt i de flesta industriella styrtillämpningar. Ledare mindre än 0,25 mm² är benägna att gå sönder vid skruvplintanslutningar om ledaren inte sitter korrekt innan skruven dras åt, och är mycket känsliga för övervridning. I kontrollpaneler som monteras av flera tekniker under produktionstryck är konsistensen av termineringskvaliteten för mycket fina ledare betydligt lägre än för 0,5 mm² eller 0,75 mm² ledare, som tolererar ett bredare utbud av termineringstekniker. De flesta industrikablars specifikationer är 0,5 mm² som det praktiska minimum för panelavslutningar, även när elektriska krav tillåter mindre storlekar.

Felslingaimpedanskrav gäller där styrkablar måste ha överströmsskydd i enlighet med IEC 60364-4-41 (skydd mot elektrisk stöt). I kretsar där felslingans impedans måste vara tillräckligt låg för att säkerställa drift av överströmsskyddsanordningen inom den erforderliga frånkopplingstiden, måste ledartvärsnittet beräknas från kravet på felslingans impedans snarare än från normal driftström. Detta blir relevant när styrkablar delar en löpbana eller kapsling med 230 V AC-kretsar och styrkablarna kan bli strömförande under felförhållanden.

Styrkabelinstallation i kabelbrickor: segregationsregler och deras tekniska grund

Separering av kabelrännor för styrkablar specificeras i IEC 61537, IEC TR 62490 och olika nationella elektriska koder, som alla fastställer minimikrav för separation mellan styrkablar och strömkablar. Dessa krav behandlas ofta som byråkratiska formaliteter i praktiken, men varje regel har en specifik teknisk logik relaterad till induktiv och kapacitiv koppling, jordpotentialskillnader och felinneslutning.

Den primära kopplingsmekanismen som driver segregationskraven är induktiv upptagning från kraftkablar som bär omkopplade strömmar. Frekvensomriktare producerar strömvågformer som är rika på högfrekvent övertonsinnehåll - typiska VFD-utgångskablar bär betydande strömkomponenter vid 5:e, 7:e, 11:e och högre övertoner av frekvensomriktarens omkopplingsfrekvens (ofta 4–16 kHz bärfrekvens), och producerar interferensenergi långt upp i hundratals kilohertzintervallet. Styrsignalkablar som dras parallellt och i närheten av VFD-utgångskablar beter sig som sekundärlindningen av en löst kopplad transformator, med den inducerade spänningen proportionell mot förändringshastigheten för magnetfältet (dI/dt) och arean av slingan som bildas av styrkablarnas ledare och deras returväg. Det rekommenderade minsta avståndet mellan VFD-utgångskablar och oskärmade styrkablar i en gemensam bricka är vanligtvis 200–300 mm; för skärmade styrkablar med korrekt jordade skärmar accepteras ofta 100 mm separation, eftersom skärmen ger ytterligare dämpning av den kopplade interferensen.

Jordpotentialskillnad är en segregationsproblem som är specifik för stora industrianläggningar där olika sektioner av jordningssystemet kan ha olika potential under övergående händelser. En styrkabel som går mellan två byggnader eller mellan avlägsna delar av en stor anläggning jordar dess skärm i båda ändar; om jordpotentialskillnaden mellan de två ändpunkterna överstiger styrsystemets common-mode avvisningsförmåga, uppträder jordpotentialskillnaden som en brusspänning på signalen. Att dra styrkablar längs samma väg som strömkablar från samma distributionspanel minimerar jordpotentialskillnaden mellan kabelns skärmavslutningar, eftersom både ström- och styrsystem refererar till samma jordpunkt. Detta är det tekniska skälet bakom regeln att styrkablar ska följa samma fysiska väg som strömförsörjningen till den kontrollerade utrustningen snarare än att ta en direkt kortaste väg över anläggningen.

Felinneslutning är säkerhetsmotivet för att separera styrkablar från högspänningskablar i kabelrännor. Ett fel i en högspänningskabel – intern ljusbåge, isolationsbrott under kortslutningsström – kan producera tillräckligt med energi för att antända manteln på intilliggande kablar. Styrkablar som bär säkerhetsfunktionssignaler (nödstopp, säkerhetsreläingångar, vaktövervakning) måste förbli funktionella under en brand eller felhändelse som involverar intilliggande kablar för att säkerhetssystemet ska kunna utföra sin avstängningssekvens. IEC 62061 och ISO 13849 (funktionella säkerhetsstandarder) kräver att säkerhetsrelevanta styrkablar är fysiskt åtskilda från icke-säkerhetskablar eller skyddas av brandsäkra barriärer när de installeras i vanliga kabelrännor. Detta är ett allt vanligare krav i maskinsäkerhetsbedömningar, där den fysiska dragningen av säkerhetskablar är en del av den formella säkerhetsarkitekturdokumentationen.

Praxis för terminering av styrkabel som direkt påverkar långtidssignalintegriteten

Avslutningen av styrkablar vid plintar, kontakthus och utrustningspaneler är där de flesta fältinducerade signalintegritetsproblem uppstår. Kabeltillverkningskvalitet ger den elektriska prestandapotentialen; termineringskvaliteten avgör om den potentialen realiseras i det installerade systemet. Flera avslutningsmetoder har en direkt, mätbar inverkan på den långsiktiga tillförlitligheten hos styrsignaler.

Val av hylsa för finsträngade ledare

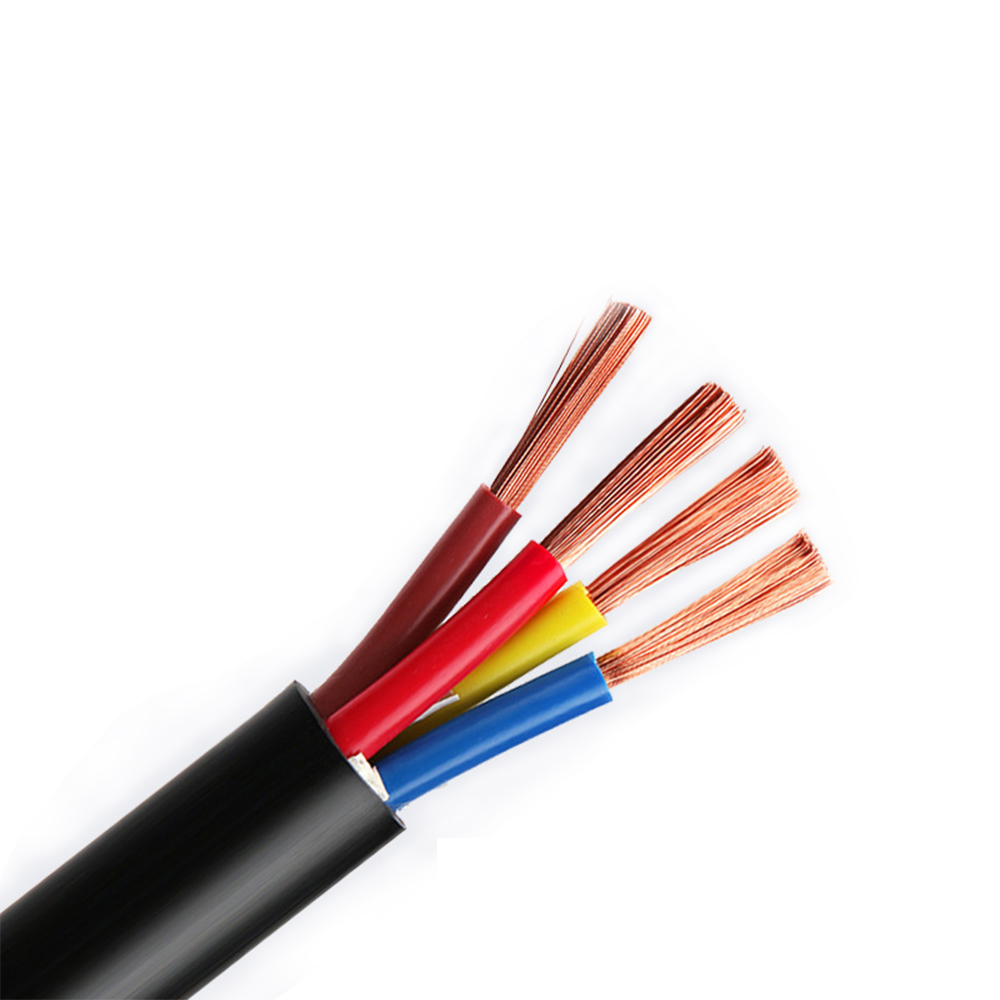

Styrkablar med klass 5 eller klass 6 fintrådiga ledare kräver ändhylsor (DIN 46228 standard skosnörshylsor) vid skruvhylsanslutningar. Hylsan fyller två funktioner: den konsoliderar de enskilda strängarna till en enda geometrisk kropp som fyller den terminala klämzonen korrekt, och den skyddar strängarna från att skäras av av ändskruven under åtdragning. Hylsans storlek måste matcha ledarens tvärsnitt exakt — en överdimensionerad hylsa gör att den komprimerade ledaren kan dras ut under vibrationer; en underdimensionerad hylsa orsakar strängskador och högt kontaktmotstånd. För ledare som bär analoga signaler på 4–20 mA, ökar kontaktresistansen så lite som 0,5 Ω vid terminalen och introducerar ett spänningsfel på 0,01 mV vid 20 mA – försumbart i sig, men kumulativt över flera avslutningar i en signalkedja och successivt värre när oxidation ökar kontaktresistansen över tiden i fuktiga eller förorenade miljöer.

Shield Drain Wire Management

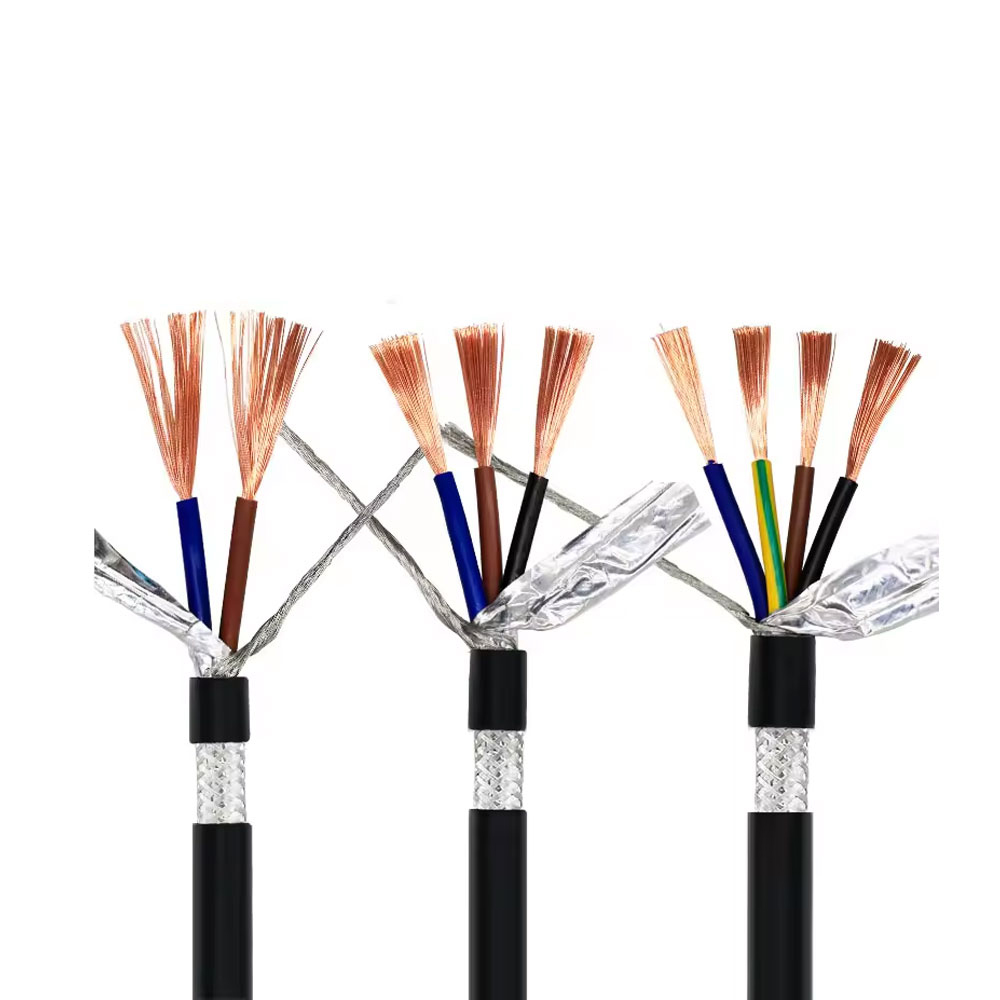

Dräneringstråden för en folieskärmad styrkabel — den blottade eller förtennade koppartråden som löper i kontakt med folieskärmen — måste hanteras försiktigt vid kabeländarna för att undvika försämrad skärmeffektivitet. Ett vanligt installationsfel är att lämna dräneringskabeln exponerad bortom skärmavslutningspunkten, vilket bildar en oskärmad pigtail som kan ta upp störningar och injicera den direkt i kopplingsplinten. Dräneringstråden ska avslutas så nära skärmklämman eller EMC-glanden som möjligt, med eventuellt överskott i stället för lindad eller buntad med signalledare. Vid utrustningsänden av kabeln (där skärmen är jordad) bör avloppsledningsavslutningen vara på en dedikerad skärmstång som ansluts till skåpets PE-uttag med kortast möjliga ledare – inte dragen genom samma uttagsskena som signalledarna, där inducerade strömmar i avloppstråden kan kopplas kapacitivt till intilliggande uttag.

Böjradie vid anslutningspunkter

Den punkt där en styrkabel övergår från kabelrännan till kopplingsplinten är en av de högsta mekaniska påfrestningarna i installationen. Att böja en flerledad styrkabel skarpt vid denna övergång – för att klä kabeln snyggt längs panelväggen – skapar permanent deformation av kabelkärnan om böjradien är snävare än kabelns minsta installationsböjradie (vanligtvis 6–10× ytterdiametern för fast installation). Permanent deformerade kärnor utvecklar isolerande mikrosprickor vid böjningspunkten över tid genom upprepade termiska cykler, och kärnorna på utsidan av böjen bär högre ledarmotstånd på grund av arbetshärdning av kopparsträngarna vid den deformerade sektionen. För kontrollpaneler i miljöer med betydande temperaturväxlingar (utomhusskåp, ouppvärmda industribyggnader) är det lika viktigt att bibehålla korrekt böjradie vid anslutningspunkter för långsiktig tillförlitlighet som alla andra installationsparametrar.
