Hur Twisted Pair Geometry styr överhörning i kommunikationskablar

Den grundläggande brusreduktionsmekanismen i tvinnat par kommunikationsledning är inte själva vridningen isolerat – det är konsistensen av vridningsgeometrin över hela kabellängden. Varje pars vridningslängd (avståndet som krävs för en fullständig 360° vridning) bestämmer den frekvens med vilken paret mest effektivt avbryter common-mode-interferens. När ett par utsätts för ett externt elektromagnetiskt fält är den inducerade spänningen i en halvvridning lika med och motsatt den inducerade spänningen i den intilliggande halvvridningen, och de två avbryter. Denna annullering är endast effektiv om läggningslängden är enhetlig; variationer i läggningslängd skapar punkter där annulleringen är ofullständig, vilket gör att kvarvarande brus kan uppträda som differentiell signalstörning.

I flera par kommunikationskablar , olika par tilldelas olika läggningslängder för att reducera par-till-par överhörning - kopplingen av signalenergi från ett par till ett angränsande par. Om två par hade identiska läggningslängder, skulle deras inbördes induktiva och kapacitiva koppling vara maximerad och koherent, vilket ger stark överhörning över hela kabellängden. Genom att tilldela distinkta läggningslängder (till exempel 12 mm, 16 mm, 20 mm och 26 mm i en fyrparskabel), upphävs kopplingen mellan två valfria par delvis eftersom den relativa fasen mellan dem roterar kontinuerligt längs kabellängden. Den här principen är anledningen till att helt enkelt återtvinna ett skadat par under fältreparation – utan att replikera den ursprungliga läggningslängden och konsistensen – försämrar överhörningsprestandan hos det reparerade segmentet i förhållande till den fabrikstillverkade kabeln.

Balansen för ett tvinnat par - graden till vilken de två ledarna är elektriskt symmetriska - är en separat men relaterad parameter. Obalans gör att en del av differentialsignalen omvandlas till common-mode och vice versa, ett fenomen som kallas modomvandling. I höghastighetsdatatillämpningar ger modomvandling returförlust och försämring av insättningsförlust som inte kan korrigeras genom utjämning vid mottagaren. För att uppnå hög parbalans krävs noggrann kontroll av ledardiameterns konsistens, isoleringsväggens excentricitet (graden till vilken isoleringen är centrerad på ledaren) och isoleringens dielektriska egenskaper i fabriksproduktionsstadiet. En isoleringsvägg som varierar med mer än ±0,02 mm i tjocklek runt ledarens omkrets introducerar mätbar parobalans vid frekvenser över 100 MHz.

Kategoriklassificeringsskillnader i datakablar och vad varje bandbreddströskel faktiskt kräver

Ethernet-kabelkategorier (Cat5e, Katt6, Cat6A, Katt7, Katt8) definieras av deras överföringsprestanda upp till en specificerad bandbredd, och varje steg upp i kategorin innebär specifika konstruktionsändringar - inte bara snävare toleranser på samma design. Att förstå vilka förändringar på varje nivå hjälper upphandlingsteamen att utvärdera om en högre kategori verkligen behövs för en given applikation eller om den specificeras konservativt utan teknisk motivering.

En konstruktionsdetalj som avsevärt påverkar fältinstallationen är den korsfyllda spline som introducerades vid Cat6. Denna X-formade plastseparator löper längs kabelkärnan och isolerar fysiskt vart och ett av de fyra tvinnade paren i sin egen kvadrant, vilket minskar par-till-par kapacitiv koppling. Spline är nödvändig för att uppnå Cat6:s 250 MHz NEXT-gränser, men den ökar kabeldiametern och styvheten, minskar böjflexibiliteten jämfört med Cat5e, och kräver kompatibla termineringsverktyg som kan placera paren ordentligt runt spline i en RJ45-plugg eller keystone-jack. Installatörer som underskattar denna styvhetsskillnad skapar ofta installationsskador - knäckta ledare, överböjda par vid anslutningspunkter - som klarar visuell inspektion men försämrar parametrar för insättningsförlust och returförlust under Cat6-tröskeln.

Cat6A introducerar en ytterligare prestandaparameter som saknas i lägre kategorier: främmande överhörning (AXT), som mäter signalkoppling mellan intilliggande kablar i en bunt, snarare än mellan par inom en enda kabel. Att uppfylla AXT-gränserna kräver antingen en skärmad konstruktion (S/FTP eller F/UTP) eller en betydligt större oskärmad kabeldiameter som ökar den fysiska separationen mellan kablarna. Det är därför oskärmade Cat6A-kablar har ytterdiametrar på 7,5–8,5 mm jämfört med 5,5–6,2 mm för Cat6 – den större diametern är det mekaniska sättet att uppnå AXT-kompatibilitet utan skärmning.

Signaldämpning i kommunikationskablar: rotorsaker och hur tillverkare kontrollerar det

Insättningsförlust (dämpning) i en kommunikationskabel är inte ett enskilt fenomen utan summan av tre fysiskt distinkta förlustmekanismer, som var och en reagerar olika på förändringar i ledarstorlek, isoleringsmaterial och driftsfrekvens. Genom att förstå de enskilda bidragsgivarna kan kabeldesigners göra riktade förbättringar snarare än att bara öka ledartvärsnittet – vilket ökar kostnaden, vikten och kabeldiametern samtidigt som problemet bara delvis åtgärdas.

Dirigent (Ohmsk) Förlust

DC-resistansförluster dominerar vid låga frekvenser och minskar när ledartvärsnittet ökar. Vid högre frekvenser koncentrerar hudeffekten strömflödet i ett allt tunnare ytskikt av ledaren, vilket effektivt minskar det ledande tvärsnittet och ökar motståndet över dess DC-värde. Vid 100 MHz är skaldjupet i koppar ungefär 6,6 μm – vilket betyder att för en typisk ledare med 0,5 mm diameter flyter mer än 95 % av strömmen i ett tunt ringformigt område nära ledarytan. Detta är anledningen till att ledarytans kvalitet är viktig för högfrekventa kommunikationskablar: ytjämnhet på skalan av skaldjupet (oxidation, ritningsmärken, ytföroreningar) skapar ytterligare motstånd som inte finns i DC-resistansmätningen. Tillverkare av högfrekventa kommunikationstrådar anger ledarytans kvalitet och använder finkorniga dragformssekvenser som minimerar ytjämnheten på den slutliga tråden.

Dielektrisk förlust

Dielektrisk förlust uppstår från energi som försvinner i isoleringsmaterialet när det alternerande elektriska fältet cykliskt polariserar och relaxerar polymermolekylerna. Den kännetecknas av förlusttangenten (tan δ) hos isoleringsmaterialet och ökar linjärt med frekvensen - till skillnad från ledarförlusten, som ökar med kvadratroten av frekvensen. Vid låga frekvenser är dielektrisk förlust försumbar för de flesta kabelisoleringar, men vid frekvenser över flera hundra MHz blir det den dominerande förlustmekanismen. Solid polyeten (PE) har en tangent med mycket låg förlust (~0,0002), vilket gör den till den föredragna isoleringen för högfrekventa kommunikationskablar. Skummad PE, där luftbubblor ersätter en del av den fasta polymeren, minskar den effektiva dielektricitetskonstanten från ~2,3 till ~1,5 och minskar ytterligare förlusttangent i proportion till skumprocenten - vilket är anledningen till att högpresterande RF-koaxialkablar och premium Cat6A-kablar använder skummad PE-isolering. PVC, med en förlusttangens på 0,05–0,10, är ​​olämplig för högfrekventa signalkablar av just detta skäl.

Strålningsförlust

Strålningsförlust uppstår när kabeln fungerar som en oavsiktlig antenn och strålar ut en del av signalenergin i det omgivande utrymmet. I balanserade tvinnade kablar styrs strålningsförlusten av parbalans - ett välbalanserat par producerar lika och motsatta fält som upphäver i fjärrfältet, vilket resulterar i strålning nära noll. Som diskuterats i samband med pargeometri, är isolationsexcentricitet och ledardiametervariationer de primära tillverkningsfaktorerna som försämrar parbalansen och följaktligen ökar strålningsförlusten vid höga frekvenser. I koaxialkablar styrs strålningsförlusten av skärmtäckningsprocenten och kontinuiteten i skärm-till-kontakt-bindningen vid anslutningar.

Avskärmningsalternativ i kommunikationskablar och hur namnkonventionerna fungerar

Namnkonventionen för skärmade kommunikationskablar har standardiserats av ISO/IEC 11801 med en tvådelad kod: den övergripande kabelskärmstypen listas först, följt av ett snedstreck, följt av den individuella skärmtypen, sedan "TP" för tvinnat par. Men äldre namnkonventioner och tillverkarspecifik terminologi cirkulerar fortfarande brett, vilket skapar förvirring under specifikation och upphandling. Följande uppdelning täcker de vanligaste konstruktionerna:

• U/UTP (oskärmat/oskärmat tvinnat par): Ingen övergripande sköld, inga individuella par sköldar. Standard Cat5e och Cat6 oskärmad konstruktion. Förlitar sig helt på parbalans och vridgeometri för brusavvisning. Lämplig för de flesta kontors- och lätta industrimiljöer med måttlig EMI. Kallas även UTP.
• F/UTP (Folieövergripande/Oskärmade par): En övergripande aluminiserad polyesterfolieskärm omger alla par, med en dräneringstråd för avslutning. Individuella par är oskärmade. Denna konstruktion ger effektiv EMI-avvisning i common-mode (skydd av kabeln från externa störningar) men adresserar inte par-till-par främmande överhörning i kabeln. Tidigare kallad FTP eller screened UTP (ScTP). Vanligt i Cat6A F/UTP-designer som uppfyller AXT-kraven genom kabeldiameter snarare än parskärmning.
• S/FTP (Braid overall/Folie individuella par): En övergripande flätad sköld (koppar eller förtennad koppar) plus individuella foliesköldar på varje par. Den mest omfattande skärmningskonstruktionen som finns i partvinnade kablar. De individuella parfolierna eliminerar par-till-par främmande överhörning helt, medan den övergripande flätan ger lågimpedans jordanslutning och mekaniskt skydd för de individuella folierna. Krävs av Cat7- och Cat8-specifikationerna. Avslutning är betydligt mer komplex än UTP - varje foliepar måste avslutas separat, och flätan måste vara korrekt sammanfogad i båda ändar.
• SF/FTP (Braid Foil overall/Foil individuella par): Lägger till ett folieskikt mellan de individuella folieparen och den yttre flätan, vilket ger ett andra skikt av övergripande skärmning. Används i miljöer med extremt hög EMI eller för specialiserade säkerhetsapplikationer där sköldens effektivitet måste upprätthållas över ett mycket brett frekvensområde.

Ett praktiskt installationsövervägande som ofta förbises: skärmade kommunikationskablar ger endast sin nominella skärmningsprestanda när skärmen är kontinuerligt jordad i båda ändar (för EMI-avvisning) eller i ena änden (för att undvika störningar i jordslingor i ljud- och lågfrekventa signalapplikationer). En skärmad kabel med en oansluten dräneringsledning eller felaktigt ansluten skärmkontakt presterar sämre än en motsvarande oskärmad kabel i många EMI-scenarier, eftersom den flytande skärmen fungerar som en parasitisk antenn som koncentrerar störningsenergi nära signalledarna. Korrekt skärmavslutning — lågimpedansbindning till anslutningsskalet med full 360° kontakt, inte en pigtailtråd — är lika viktig som själva skärmkonstruktionen.

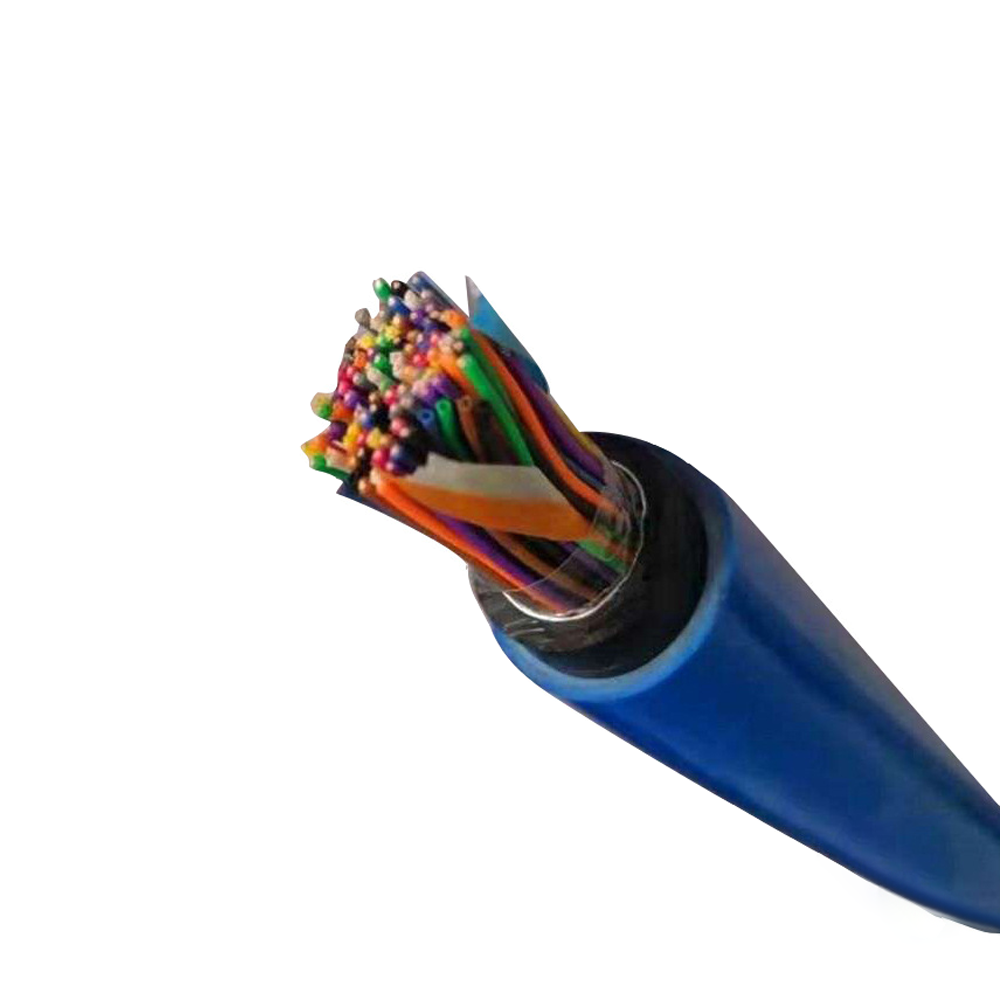

Kommunikationskabelkonstruktioner för utomhusbruk och direkt begravning och deras fellägen

Kommunikationskablar installerade utomhus eller direkt nedgrävda i jord möter nedbrytningsmekanismer som är helt frånvarande i inomhusinstallationer, och kablar designade för inomhusbruk kommer att misslyckas snabbt om de används i dessa miljöer. De primära hoten är fuktinträngning, UV-strålning, gnagarattack och differentiell termisk expansion mellan kabelskikten - var och en kräver specifika konstruktionsmotåtgärder.

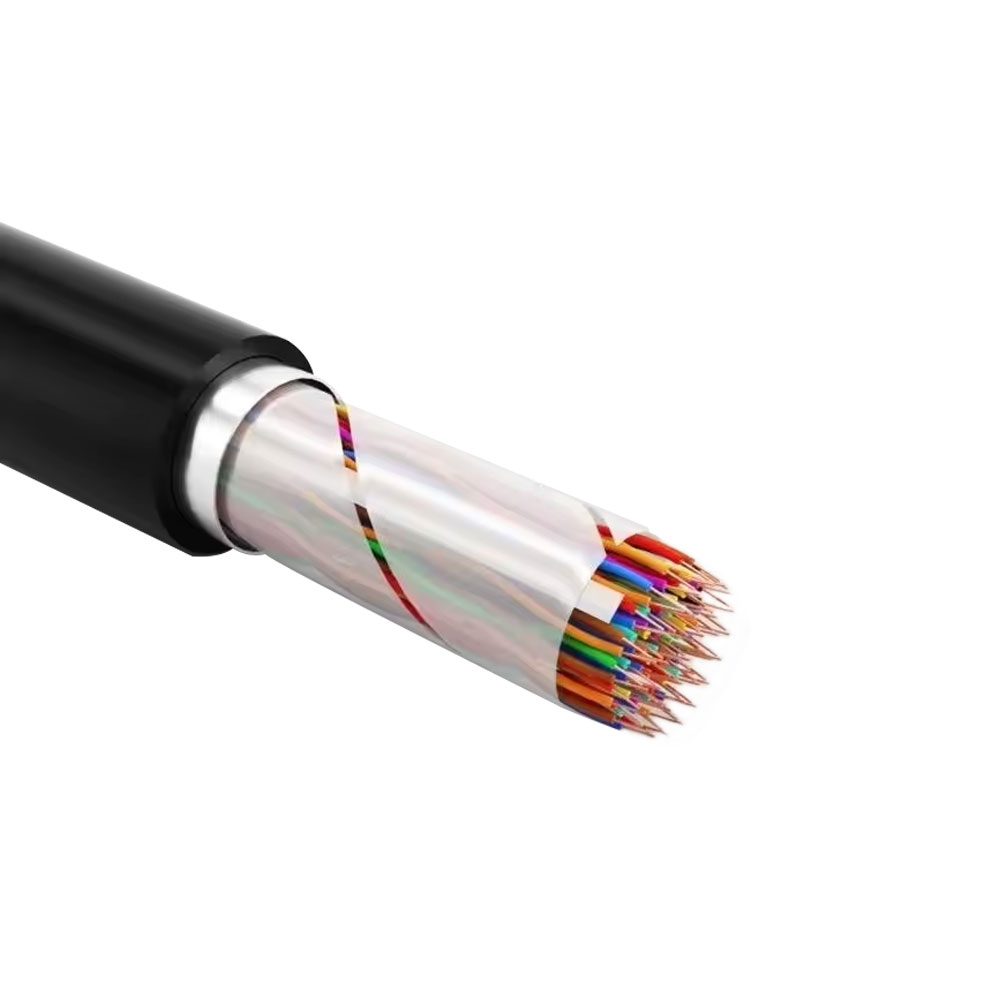

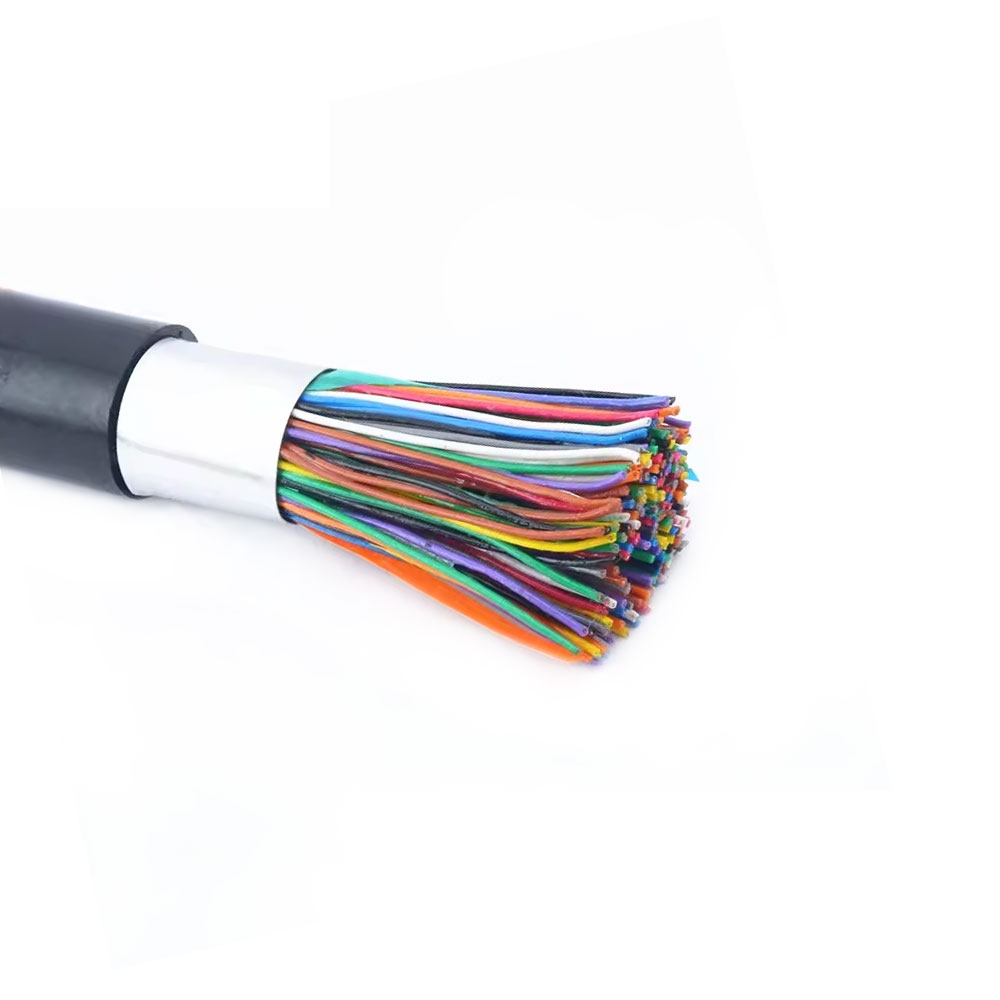

Fukthantering i kommunikationskablar med direkt nedgrävning hanteras genom en av två strategier: fyllning av blandningsmassa eller torrvattenblockerande tejpsystem. Översvämmande sammansatta kablar fyller alla mellanrum i kabelkärnan med en petroleumbaserad gel som är hydrofob och förhindrar kapillärvattenvandring längs kabellängden. Gelen är mycket effektiv men skapar betydande svårigheter under avslutningen - blandningen måste avlägsnas från varje ledarände med hjälp av lösningsmedel, och gelrester på isoleringsytor försämrar kontaktens prestanda om den inte rengörs helt. Vattenblockerande tejpsystem använder superabsorberande polymertejper som sväller vid kontakt med fukt för att täta kabelns insida. Dessa är renare att avsluta men förlitar sig på att tejpen förblir i kontakt med mantelns inre yta; tejpmigrering under installationen kan skapa luckor i vattenblockerande täckning.

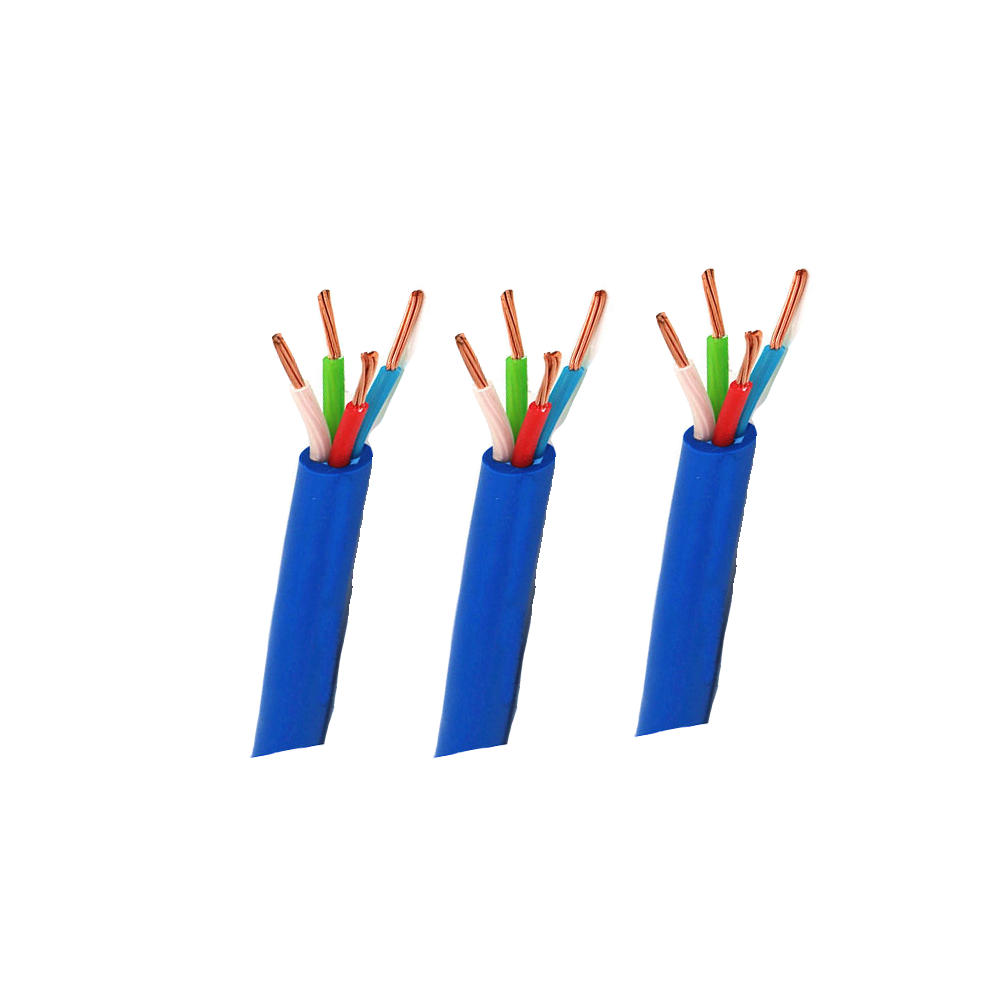

UV-nedbrytning av utomhuskommunikationskablar är i första hand ett jackfenomen. Standardkabelmantel för inomhusbruk använder PVC- eller PE-kvaliteter som inte är UV-stabiliserade och börjar krita och mikrospricka ytan inom 6–18 månader efter exponering utomhus. Utomhusklassade kommunikationskablar använder mantelblandningar med tillsatta UV-absorbenter och hindrade aminljusstabilisatorer (HALS) som fångar upp UV-fotonenergi innan den kan bryta polymerkedjebindningar. Svartpigmenterade polyetenjackor uppnår UV-stabilitet genom kimröksinnehåll (vanligtvis 2–3 viktprocent), som absorberar UV över hela det relevanta spektrumet och är den mest kostnadseffektiva UV-stabiliseringsmetoden för kablar som inte kommer att utsättas för färgkrav för synligt spektrum.

Gnagarattack är en betydande orsak till kommunikationskabelfel i jordbruks-, skogs- och subtropiska miljöer. Gnagare tuggar kabeljackor och rustningar för bomaterial och för att bibehålla framtandens längd; skadan är vanligtvis koncentrerad till specifika attackpunkter snarare än fördelad enhetligt, vilket gör den osynlig genom mätning av kabelresistans tills kabeln är fysiskt grävd ut. Alternativ för skydd mot gnagare inkluderar:

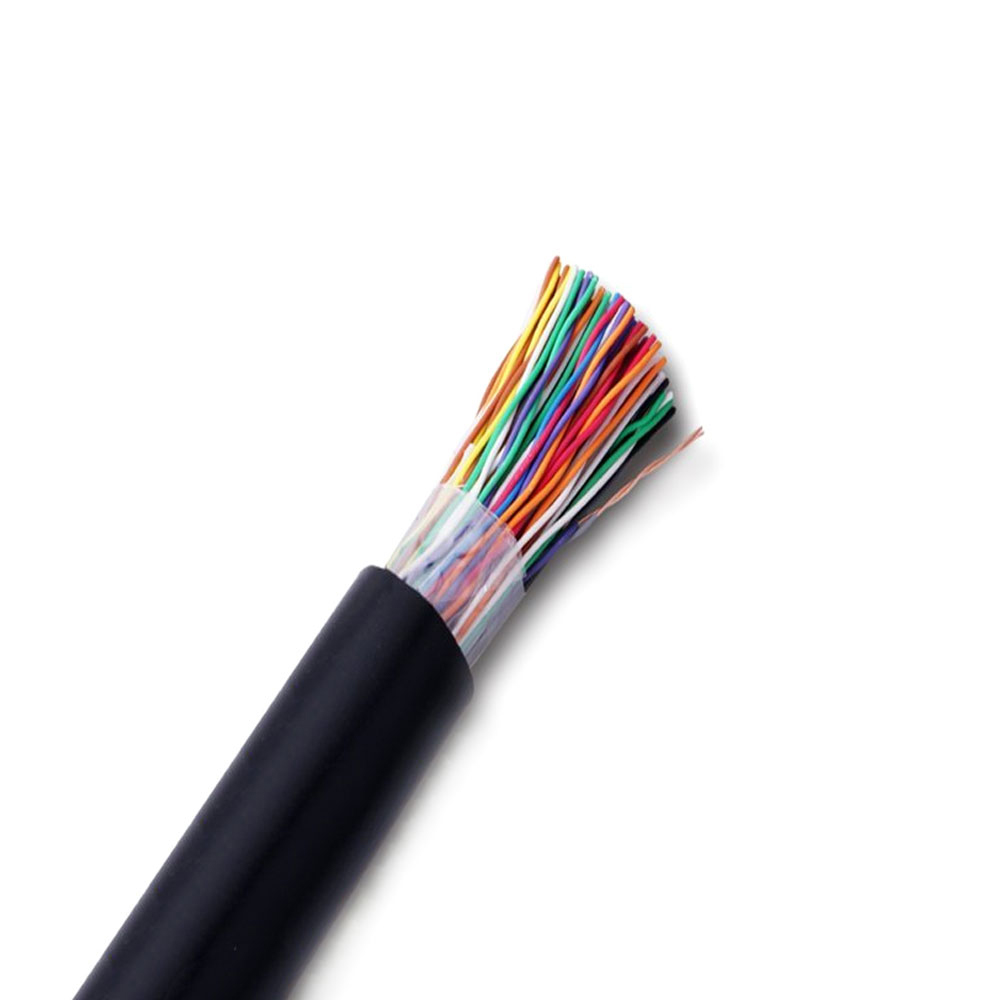

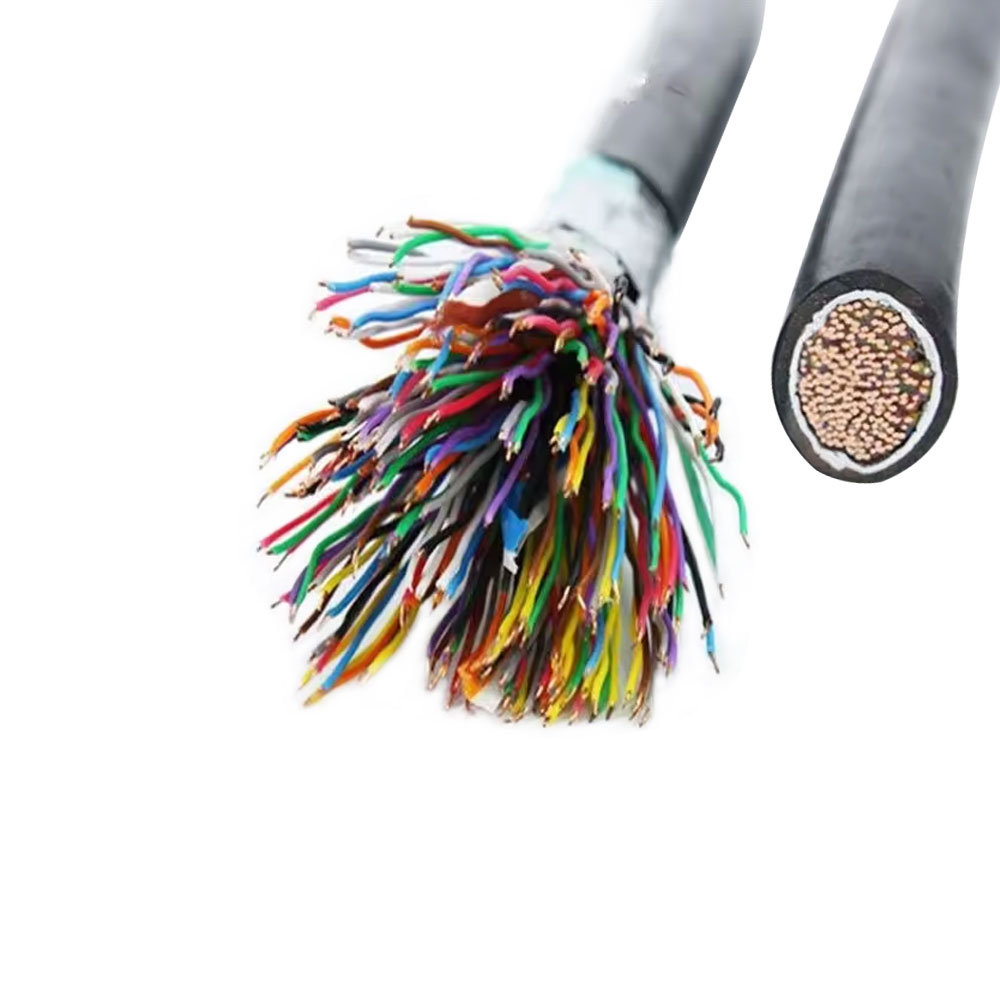

• Ståltejprustning under yttermanteln, som ger mekaniskt motstånd mot gnag men ger tyngd och måste korrosionsskyddas i sura jordar.

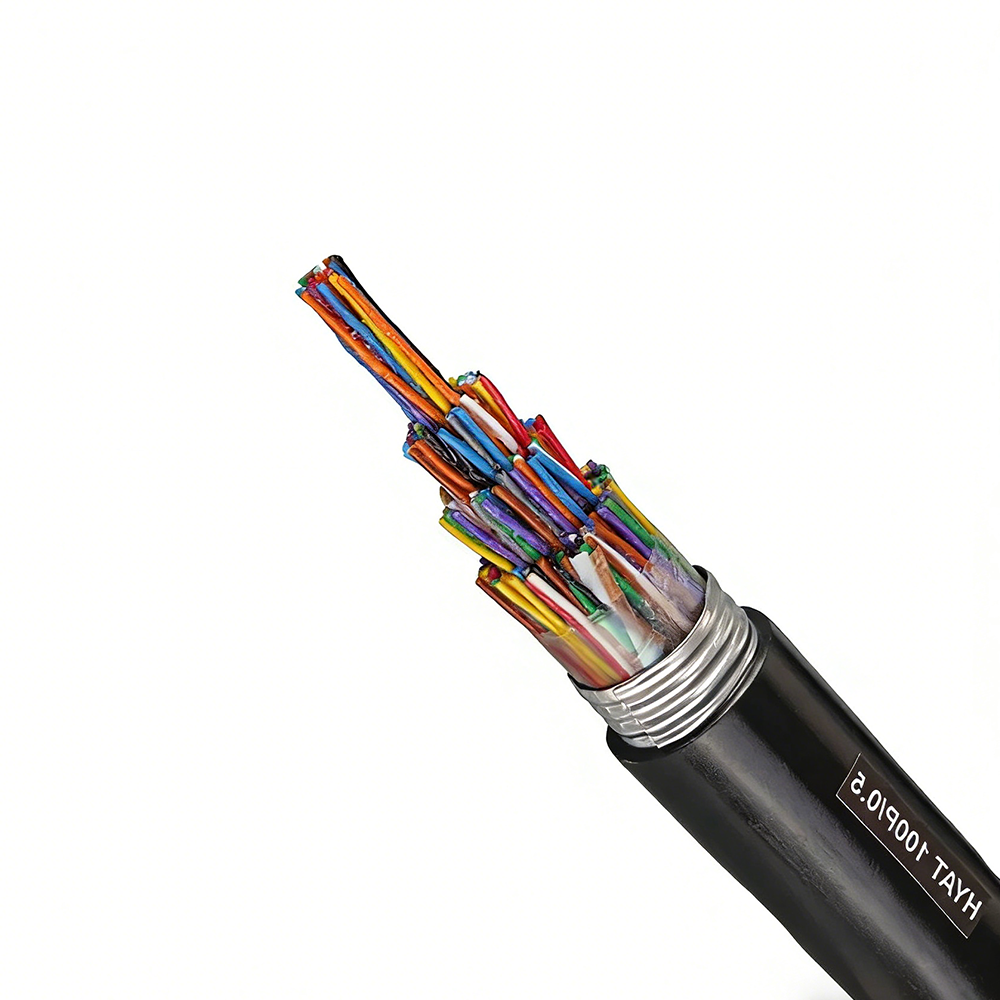

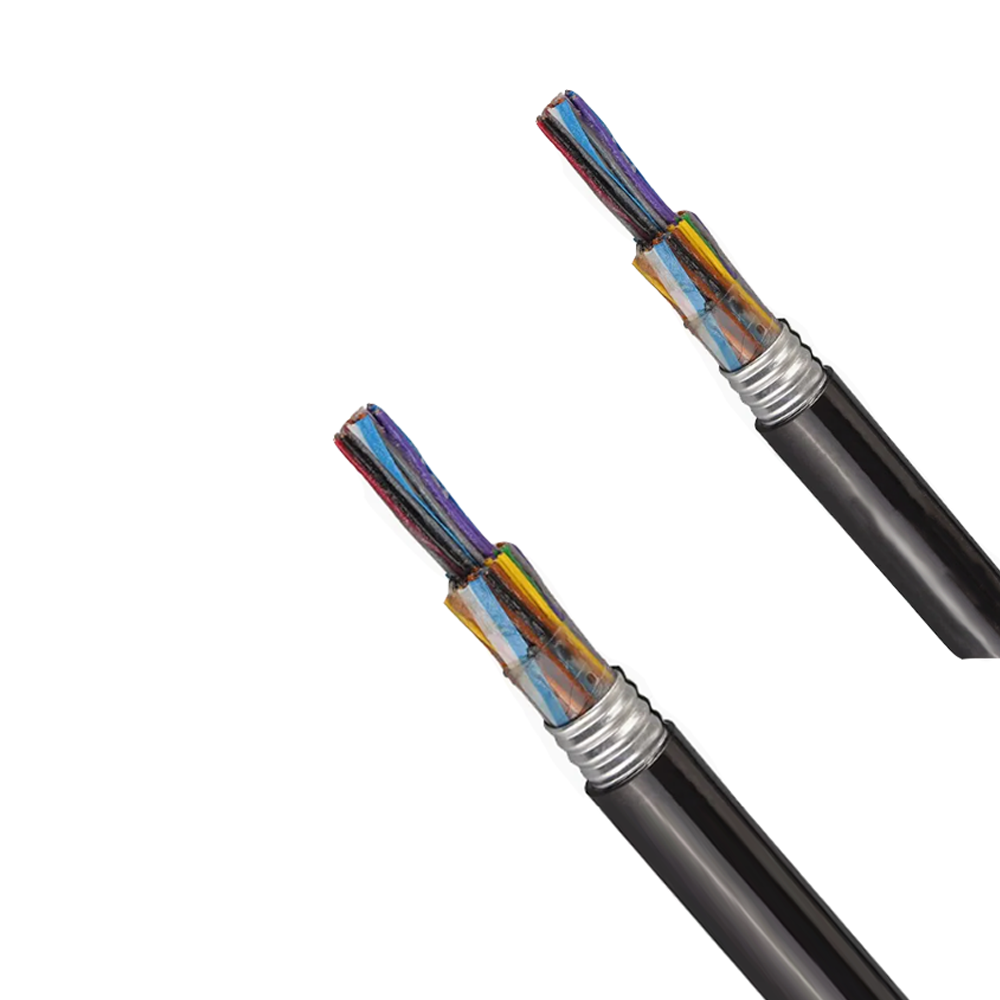

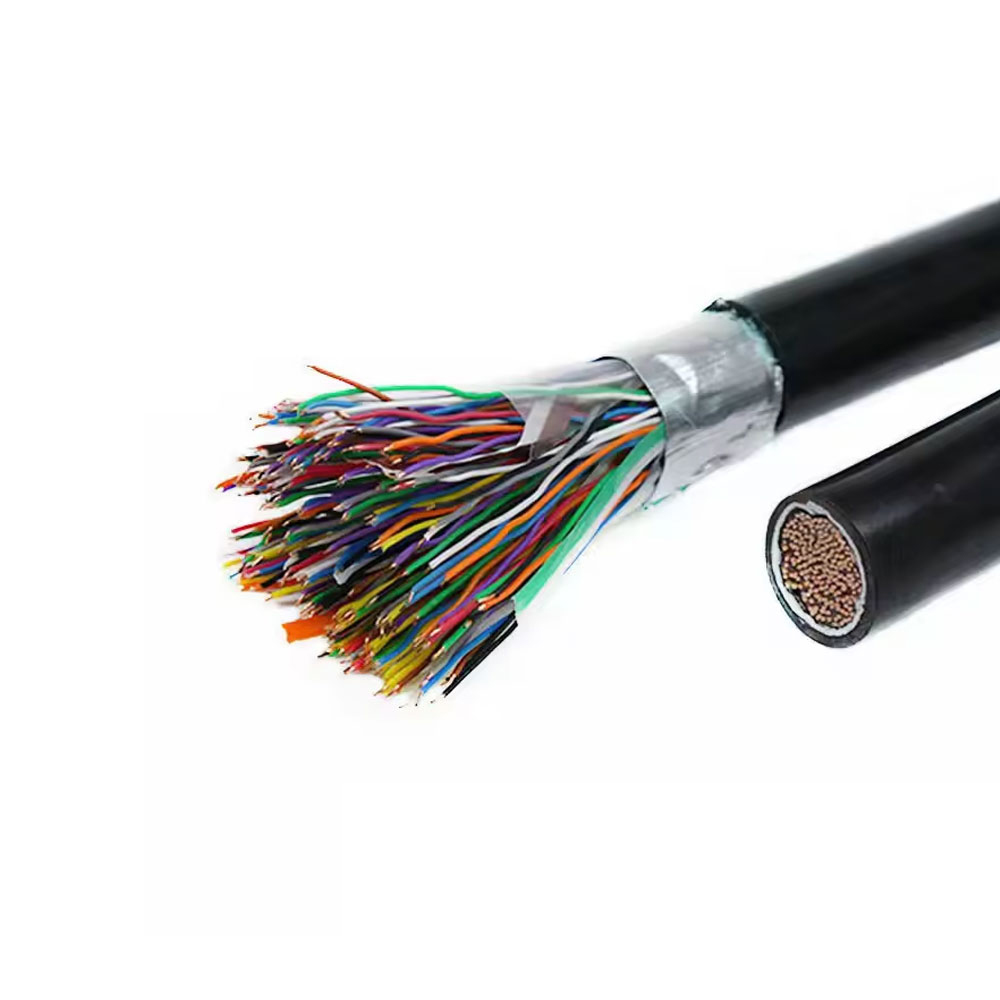

• Korrugerad ståltejp (CST) pansar, som kombinerar det mekaniska skyddet av stål med större flexibilitet än pansar med platt tejp, vilket gör det lättare att installera runt kurvor.
• Mantlar av högdensitetspolyeten (HDPE) med tillräcklig väggtjocklek (vanligtvis ≥2,5 mm), som motstår gnag bättre än vanliga PVC- eller mjuka PE-blandningar på grund av sin högre hårdhet och draghållfasthet.
• Avvisande sammansatta jackor som innehåller capsaicin eller andra smakavskräckande kemikalier - dessa används på specifika marknader och visar varierande effektivitet beroende på vilka gnagarter som finns.

Differentiell termisk expansion mellan kabelskikt är en långvarig felmekanism i utomhuskablar som utsätts för stora temperaturcykler. Kopparledare, PE-isolering, stålpansar och PVC-mantel har alla olika värmeutvidgningskoefficienter. I kablar som upplever dagliga temperatursvängningar på 40°C eller mer - vanligt vid exponering för direkt solljus - kan kumulativ hopsättning av skikten i förhållande till varandra under flera år av drift göra att jackan delas i längdriktningen eller att pansaret utvecklar utmattningssprickor. Detta felläge är vanligast vid fasta punkter, såsom inträde i ledningar eller vid kabelklämmor, där termisk expansion är mekaniskt begränsad. Utomhuskommunikationskablar för miljöer med hög temperaturcykel bör använda mantelmaterial med hög brottöjning (vanligtvis >250%) för att klara differentiell expansion utan att spricka.

Karakteristisk impedans i kommunikationskablar: vad som bestämmer det och varför felmatchningar orsakar problem

Karakteristisk impedans är en grundläggande egenskap hos alla transmissionsledningar - inklusive kommunikationskablar - som beskriver förhållandet mellan spänning och ström för en våg som utbreder sig längs linjen. För partvinnade datakablar är målkarakteristisk impedans 100 Ω (±15 Ω per TIA-568 för strukturerad kablage); för koaxialkablar som används i RF- och videotillämpningar är 50 Ω och 75 Ω de dominerande standarderna. Den karakteristiska impedansen bestäms av kabeltvärsnittets geometri och material och beräknas ungefär som:

Z₀ = (1/π) × √(μ/ε) × ln(D/d) där D är isoleringens yttre diameter, d är ledardiametern och e är isoleringsmaterialets dielektriska konstant. I praktiska termer styr tre tillverkningsparametrar den uppnådda impedansen: ledardiametern, isoleringsväggtjockleken (som bestämmer D/d) och isolationens dielektriska konstant. Variationer i någon av dessa längs kabellängden ger impedansvariationer - som i sin tur orsakar signalreflektioner vid varje impedansdiskontinuitet.

Konsekvenserna av impedansdiskontinuiteter beror på signalfrekvensen och storleken på missanpassningen. Vid den mottagande änden av en datalänk anländer en signalreflektion från en kabelimpedansdiskontinuitet till mottagaren som en fördröjd kopia av den sända signalen. Om fördröjningen är en betydande del av symbolperioden (d.v.s. reflektionen anländer medan nästa symbol tas emot), skapar den intersymbolinterferens (ISI) som mottagarens utjämnare måste kompensera för. Moderna Gigabit- och 10-Gigabit Ethernet-sändtagare inkluderar adaptiv utjämning som kan kompensera för måttlig ISI, men utjämningsutrymmet som förbrukas av kabelinducerad ISI minskar systemets brusmarginal och minskar den maximalt möjliga länklängden.

Ur en tillverkningskontrollsynpunkt kräver att uppnå konsekvent karakteristisk impedans:

• Snäv ledardiametertolerans — en variation på ±1 % i ledardiameter ger cirka ±0,5 % variation i ln(D/d), vilket direkt översätts till impedansvariation. För ett 100 Ω mål bidrar en 1 % diametervariation ensam med ±0,5 Ω impedansvariation.
• Konsekvent isoleringsväggtjocklek med låg excentricitet — en excentrisk isoleringsvägg som är 10 % tjockare på ena sidan än den andra skapar en lokal impedansvariation när paret roterar genom sin vridning, vilket ger periodiska impedansvariationer vid vridningsläggningsfrekvensen som uppträder i returförlustspektrumet som en diskret returförlust).
• Stabil dielektricitetskonstant för isoleringsförening — fukt som absorberas av hygroskopiska isoleringsmaterial ökar deras dielektricitetskonstant, vilket sänker impedansen. Skummad PE-isolering, även om den är fördelaktig för låg dielektricitetskonstant och förlusttangens, kräver exakt skumprocentkontroll eftersom en 5% förändring i skumhålighetsfraktionen ändrar den effektiva dielektricitetskonstanten med cirka 0,05, vilket förskjuter den karakteristiska impedansen med cirka 1,5 Ω för en typisk koaxialgeometri.
• Kontinuerlig impedansövervakning med hjälp av tidsdomänreflektometri (TDR) på produktionslinjen — TDR mäter den reflekterade signalen från ett snabbt spänningssteg som injiceras i kabeländen och visar impedansen som en funktion av avståndet, vilket möjliggör inline-detektering av impedansavvikelser under tillverkningen snarare än på färdiga rullar.

Hur strukturerade kabelstandarder styr val av kommunikationstråd i byggnadsinstallationer

Byggnadskommunikationsinfrastruktur styrs av strukturerade kabelstandarder som definierar inte bara kabelprestandaparametrarna utan hela systemarkitekturen – kanallängdsgränser, anslutningspunktsallokering och prestandabudgetar som gäller för den kompletta installerade länken inklusive kablar, kontakter och patch-kablar. Det är viktigt att förstå dessa begränsningar på systemnivå för att specificera kommunikationskabeln korrekt, eftersom en kabel som uppfyller sin egen prestandaspecifikation fortfarande kan orsaka att den installerade kanalen misslyckas om systemarkitekturen inte beaktas.

De dominerande standarderna är TIA-568 (den nordamerikanska marknaden) och ISO/IEC 11801 (internationell marknad). Båda definierar en permanent länkmodell - kabeldragningen från telekommunikationsrummets patchpanel till arbetsområdets uttag, exklusive patchkablar - och en kanalmodell som inkluderar den permanenta länken plus upp till 10 meter patchsladdar i varje ände. Den permanenta länkens maximala längd är 90 meter för horisontell kabeldragning i båda standarderna, med de återstående 10 meterna av 100-meterskanalen tilldelade patch-kablar. Denna gräns på 90 meter är inte godtycklig: den beräknas för att säkerställa att budgeten för kanalinsättningsförlust (som inkluderar anslutningsförluster) inte överskrids för den angivna överföringsapplikationen när de värsta parametrarna för kabel och anslutningsprestanda kombineras.

Ett vanligt fel i fältspecifikationen är att behandla kanalgränsen på 100 meter som en kabellängdsbegränsning och att dra 100 meter horisontell kabel, vilket inte lämnar något utrymme för patch-kablar. Ett andra ofta förekommande fel är att blanda kabel- och kontaktkategorier — med Cat6-kabel med Cat5e-klassade patchpaneler eller keystone-uttag. Kanalens prestanda bestäms av den svagaste länken i vägen; en Cat6-kabel terminerad med Cat5e-klassade kontakter producerar en Cat5e-kanal, eftersom kontakten NEXT och returförlustprestanda försämrar de övergripande kanalparametrarna under Cat6-tröskeln. Kategorimatchade komponenter över hela kanalen – kabel, patchpaneler, keystones och patch-kablar – är ett grundläggande krav, inte en rekommendation.

För industriella kommunikationsinstallationer som regleras av IEC 11801-3 (industriella lokaler) snarare än standarden för kommersiella byggnader, definierar ytterligare miljöklassificeringar (EA, EB, EC, ED) de mekaniska, klimatiska och elektromagnetiska påfrestningar som kabelsystemet måste tåla. Klass ED, till exempel, täcker direkt nedgrävning och exponerade utomhusinstallationer och kräver ytterligare kabelkonstruktioner (översvämningsmassa, UV-stabiliserad mantel, armering) utöver de elektriska prestandaparametrarna i baslinjen. Att specificera ledning för en industriell installation enbart på basis av dess elektriska kategori (Cat6, Cat6A) utan att ta itu med miljöklassen kommer att producera ett system som uppfyller datagenomströmningskraven initialt men misslyckas i förtid på grund av miljöförstöring.
