Hur fiberantalet och den optiska designen påverkar överföringsprestanda
Fiberoptisk kompositkabel s är inte enstaka produkter. Antalet fiberkärnor — oavsett om det är 2, 4, 12, 24, 48 eller fler — bestämmer direkt hur mycket bandbreddskapacitet en enskild kabeldragning kan stödja, och valet mellan enkelmods (OS2) och multimods (OM3/OM4/OM5) fiber förändrar i grunden det användbara överföringsavståndet. Single-mode fibrer, med deras 9/125 μm kärna/beklädnadsförhållande, är konstruerade för långdistansöverföring, som vanligtvis används i kraftnätsdrift eller anslutningar mellan transformatorstationer där avstånden överstiger flera kilometer. Multimode-fibrer, med sina större 50/125 μm eller 62,5/125 μm kärnor, är bättre lämpade för korta räckvidd och hög bandbredd datalänkar inom industrianläggningar eller intelligenta byggnadssystem.

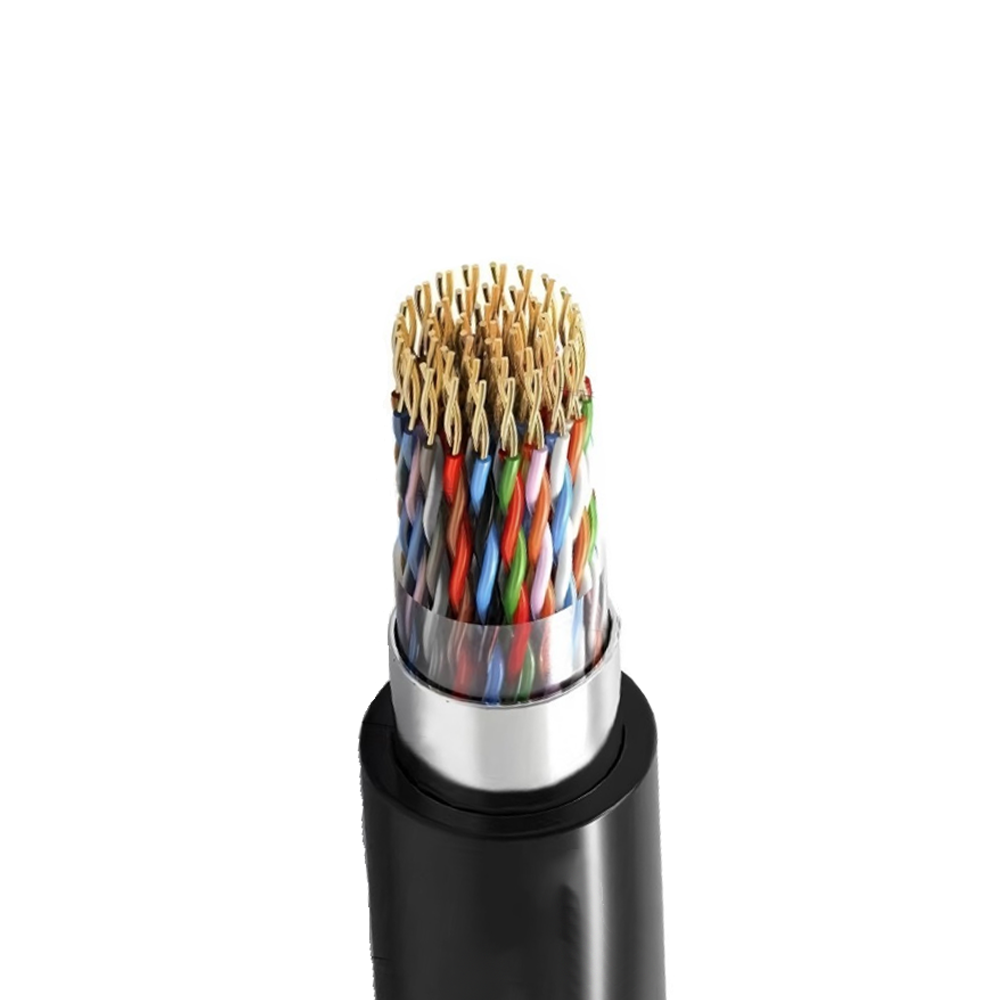

En mindre diskuterad men lika viktig faktor är strängstrukturen inuti kabeln. Lösa rördesigner gör att varje fiber eller fiberknippe kan röra sig något i ett gelfyllt rör, vilket skyddar mot termisk expansion och sammandragning - avgörande i utomhus- eller industriella miljöer där temperatursvängningar är betydande. Tätt buffrad design omsluter varje fiber direkt i en skyddande beläggning, vilket gör dem lättare att avsluta men mer känsliga för mekanisk påfrestning. För kompositkablar som integrerar både fiber- och kopparströmledare är det viktigt att förstå hur dessa två komponenter interagerar under böjning, spänning och temperaturbelastning för långsiktig tillförlitlighet.
Zhishang Cable konstruerar produkter med noggrann uppmärksamhet på fiberkärnan i förhållande till kabelns neutrala axel, vilket minimerar mikroböjningsförluster som tyst kan försämra signalkvaliteten över tiden utan några synliga skador på kabelmanteln.

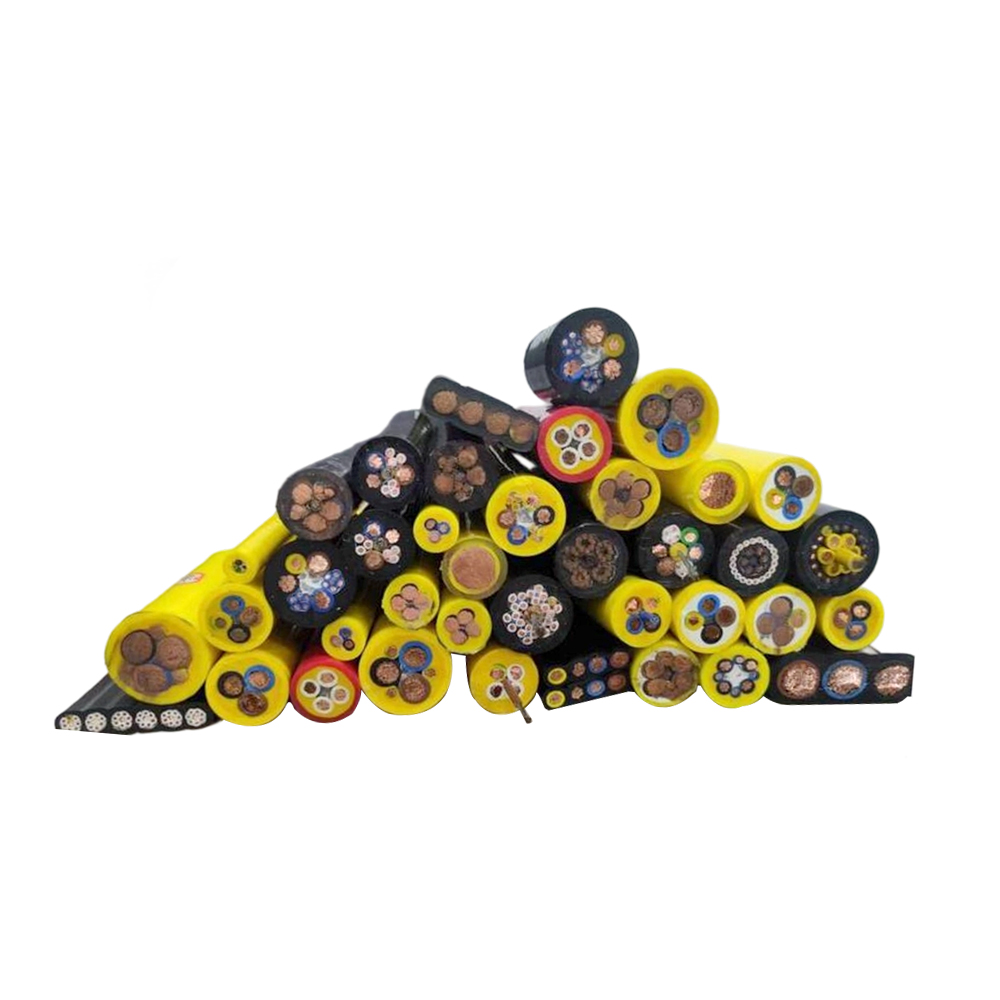

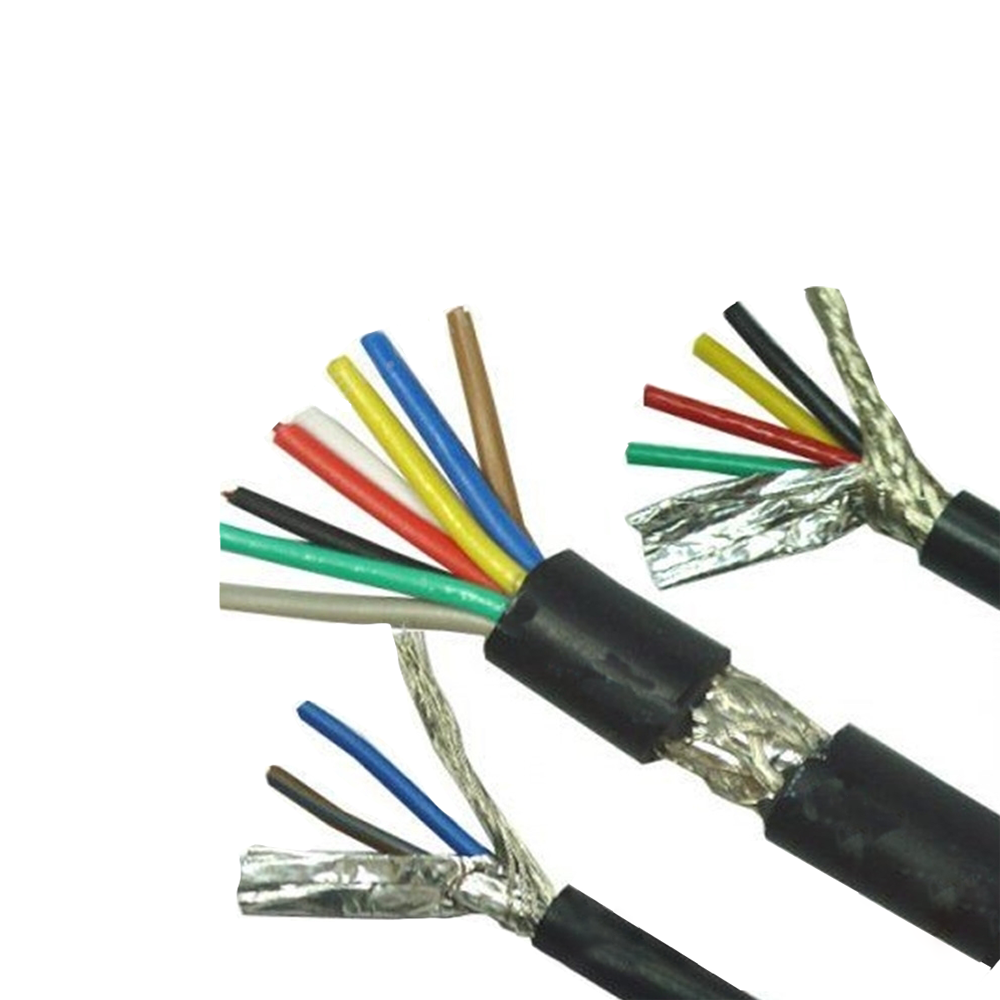

Strömledarekonfigurationer i kompositkabeldesign
Den elektriska delen av en fiberoptisk kompositkabel har två distinkta funktioner beroende på applikationen: den kan bära driftkraft för fjärrutrustning såsom kameror, sensorer eller små kommunikationsnoder, eller den kan fungera som ett skyddande jordnings- och signaleringsmedium inom elnätets infrastruktur. Dessa två användningsfall kräver mycket olika ledarspecifikationer, och att välja fel konfiguration leder till antingen överkonstruerade kablar som slösar bort kostnader eller underskattade ledare som skapar säkerhetsrisker.
För lågspänningstillämpningar (vanligtvis 48V DC eller 24V DC i industriell automation och övervakningssystem) är tvinnade par eller parallella kopparledare med tvärsnitt mellan 0,5 mm² och 2,5 mm² vanliga. I varianter av OPGW (Optical Ground Wire) eller OPPC (Optical Phase Conductor) är de metalliska elementen strukturella och elektriska samtidigt, ofta med aluminiumklädda ståltrådar (ACS) eller aluminiumlegeringar arrangerade i koncentriska lager. DC-resistansen och kortslutningsströmkapaciteten för dessa ledare måste beräknas och verifieras mot nätskyddskoordinationskraven - ett rent mekaniskt tillvägagångssätt för kabelval är otillräckligt i dessa installationer.
| Applikationstyp | Typiskt ledarematerial | Tvärsnittsområde | Primär funktion |
|---|---|---|---|
| Industriell automation / övervakning | Bar eller förtennad koppar | 0,5 – 2,5 mm² | Lågspänningsmatning |
| Utility Grid / OPGW | Aluminiumklädd stål (ACS) | Varierar med märkström | Jordledningsfelströmsväg |
| Järnvägs-/transitsystem | Koppar eller kopparlegering | 1,5 – 6 mm² | Datalänk för signalkraft |
| Smart byggnad / svag ström | Konserverad koppar | 0,75 – 1,5 mm² | PoE / styrsignal |
Val av jacka och dess inverkan på livslängden på fältet
Yttermanteln på en fiberoptisk kompositkabel är den första försvarslinjen mot miljöförstöring, men den behandlas ofta som en eftertanke vid upphandling. De dominerande mantelmaterialen – PE (polyeten), PVC, LSZH (Low Smoke Zero Halogen) och TPU – har vart och ett specifika kompromisser som blir avgörande beroende på installationsmiljön.
HDPE-jackor förblir standarden för direkt nedgrävning och utomhusluftapplikationer på grund av deras enastående fuktbeständighet, UV-stabilitet och motståndskraft mot jordkemikalier. Men HDPE fungerar inte bra i brandscenarier - det brinner utan att självsläcka. För kablar som dras genom byggnader, kabelrännor inuti tunnlar eller slutna industrianläggningar, LSZH jackor krävs av de flesta brandkoder; de begränsar utsläpp av giftiga gaser och rökdensitet, vilket är särskilt viktigt i trånga utrymmen där evakuering kan vara svår.
I dynamiska applikationer – robotarmar, rörliga verktygsmaskiner eller dragkedjekabelsystem – erbjuder varken PE eller PVC den upprepade mekaniska flexibilitet som krävs. TPU (termoplastisk polyuretan) är det lämpliga valet här, och erbjuder hög nötningsbeständighet och bibehållande av flexibilitet även efter miljontals böjcykler. Som en del av sin FoU-drivna produktutveckling, arbetar Anhui Zhishang Cable Technology Co., Ltd. med kunder för att specificera mantelmaterial baserat på faktiska serviceförhållanden snarare än att ställa in det billigaste tillgängliga alternativet, och inse att mantelfel är en av de främsta orsakerna till för tidigt kabelbyte på området.
Viktiga jackets materialegenskaper i en överblick
- HDPE: Bästa fukt- och UV-beständighet; lämpar sig för utomhus/direkt nedgrävning; inte flamskyddande.
- PVC: Kostnadseffektiv med måttlig flexibilitet; acceptabel flamskyddsförmåga; frigör HCl-gas under förbränning.
- LSZH: Låga giftiga utsläpp vid brand; obligatoriskt för tunnlar, järnvägar och offentliga byggnader i många regioner.
- TPU: Överlägsen motståndskraft mot nötning och flex-utmattning; idealisk för flytt- eller dragkedjeinstallationer.
Installationsfallgropar som försämrar kompositkabelns prestanda över tid
Även en vältillverkad fiberoptisk kompositkabel kan underprestera eller misslyckas i förtid om installationsmetoderna inte tar hänsyn till kabelns fysiska och mekaniska egenskaper. Ett av de vanligaste misstagen är att ignorera minsta böjradie . För kompositkablar är denna radie inte ett enda värde utan en dubbel begränsning: de optiska fibrerna och kopparledarna kan ha olika minimikrav för böjradie, och kabeln måste utformas och installeras för att tillfredsställa den mer restriktiva av de två. Att bryta mot fiberns minsta böjradie introducerar mikro- och makroböjningsförluster; överskridande av ledarens gräns kan orsaka metallutmattning och ökat motstånd med tiden.
Att dra spänningen under installationen av rörledningen är en annan underskattad riskfaktor. Den maximalt tillåten dragbelastning (ofta specificeras separat för installation och långtidsservice) får inte överskridas. För kablar med fibrer som stöds av ett centralt hållfasthetselement (vanligtvis FRP eller stål), bär hållfasthetselementet det mesta av dragkraften - men om kabeln greppas eller dras från manteln istället för att avslutas korrekt i slutet, överförs belastningen till de optiska fibrerna eller kopparledarna istället. Detta är ett särskilt vanligt fel när installatörer som inte är bekanta med kompositkabelkonstruktioner använder vanliga draghandtag avsedda för helelektriska kablar.
Termisk hantering under installation i heta miljöer eller rörledningar som utsätts för direkt solljus förbises också ofta. Värme påskyndar mantelnedbrytningen och kan orsaka differentiell termisk expansion mellan fiberelementen och metallledare. Att specificera en kabel med ett lämpligt driftstemperaturområde - och verifiera att ledningsfyllnadsförhållanden tillåter tillräcklig värmeavledning - förlänger livslängden avsevärt. Skarvnings- och termineringskvaliteten för den optiska delen måste också verifieras med OTDR-testning efter installation, inte bara visuell inspektion, eftersom anslutningsförluster som ligger inom acceptabla gränser på dag ett kan förvärras avsevärt om skarven eller kontakten var under mekanisk påfrestning från felaktig routing.
