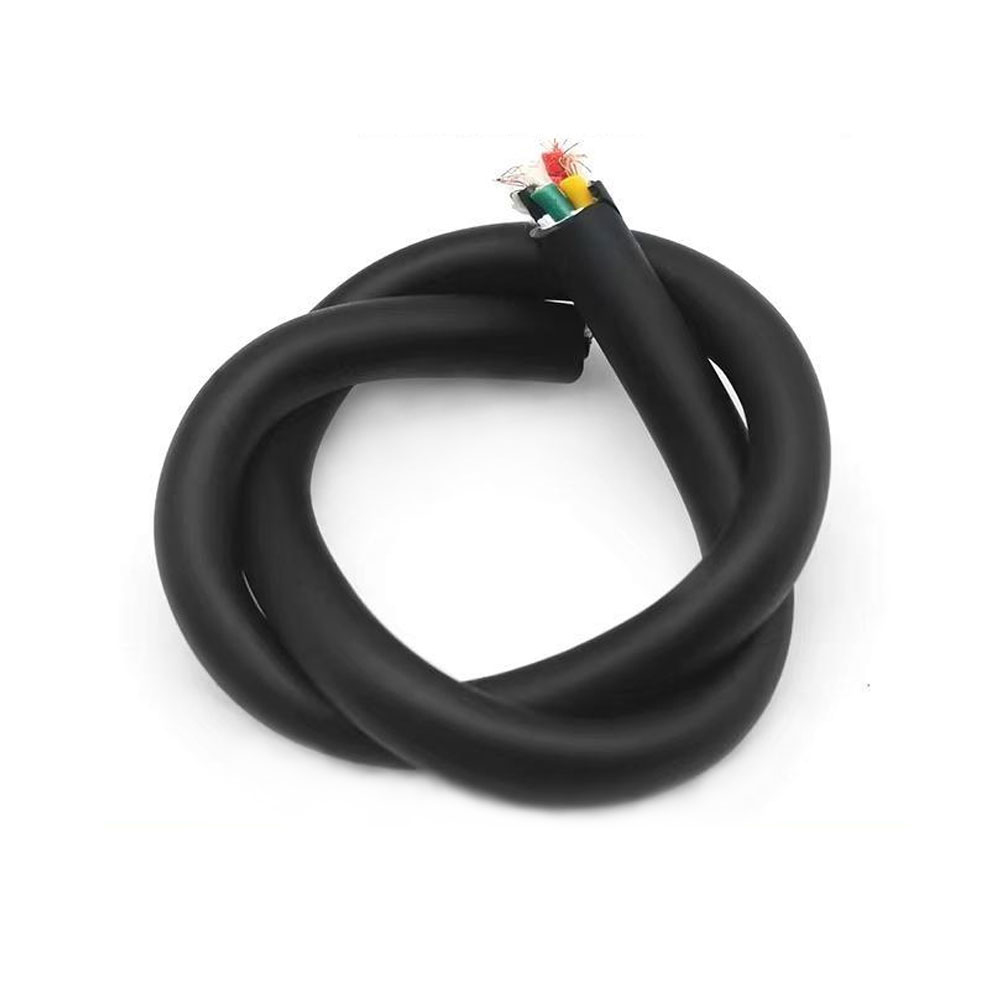

Kemin bakom halogenfri flamskydd och varför fyllnadsladdning är en kritisk designvariabel

Konventionella flamskyddade PVC-kablar uppnår brandbeständighet genom frigöring av vätekloridgas under förbränning, vilket avbryter de kemiska kedjereaktionerna som upprätthåller en låga. Halogenfria föreningar kan inte använda denna mekanism utan förlitar sig istället på endotermisk nedbrytning av metallhydroxidfyllmedel - oftast aluminiumtrihydrat (ATH, Al(OH)₃) eller magnesiumhydroxid (MDH, Mg(OH)₂) - för att undertrycka förbränning. När dessa fyllmedel värms upp till sin nedbrytningstemperatur (180–200°C för ATH, 300–320°C för MDH), frigör de kemiskt bunden vattenånga, absorberar värme från förbränningszonen och späder ut syre- och bränsleångkoncentrationerna i lågan. Den fasta återstoden - aluminiumoxid eller magnesiumoxid - bildar ett skyddande kolskikt som isolerar det underliggande materialet från strålningsvärme och bromsar ytterligare termisk nedbrytning.

Den grundläggande utmaningen med denna flamskyddsmekanism är att för att uppnå adekvat brandprestanda krävs extremt hög fyllmedelsbelastning - vanligtvis 50–65 viktprocent av den totala sammansättningen. Vid dessa belastningsnivåer dominerar metallhydroxidpartiklarna föreningens mekaniska egenskaper, vilket signifikant ökar styvheten och sprödheten jämfört med ofyllda polyolefinbaspolymerer. En HFFR-förening laddad med 60 % ATH har en brottöjning på 150–200 %, jämfört med 400–600 % för det ofyllda polyolefinbashartset. Denna minskning av töjningen påverkar direkt kabelns kyltemperaturprestanda och flexlivslängd, eftersom isoleringen kan spricka under installation i kalla miljöer eller efter långvarig böjning under drift. Att hantera avvägningen mellan mekanisk brandprestanda är den centrala formuleringsutmaningen i utvecklingen av HFFR-kabelblandningar, och det förklarar varför HFFR-kablar från olika tillverkare varierar avsevärt i lågtemperaturflexibilitet även när de uppfyller samma flamskyddsteststandard.

MDH föredras framför ATH när kabeln måste fungera nära eller över 200°C, eftersom ATH börjar släppa ut sitt bundna vatten vid temperaturer som överlappar normala kabeldriftstemperaturer under hög belastning eller hög omgivningsförhållanden – vilket orsakar för tidig nedbrytning av fyllmedel som bryter ned föreningen över tiden. MDH:s högre nedbrytningstemperatur (300°C) ger en bredare marginal över driftstemperaturer men kräver högre flamtemperaturer för att aktiveras, vilket innebär att MDH-baserade föreningar kan visa något lägre prestanda vid lågintensiva flamtester samtidigt som de presterar likvärdigt eller bättre under högintensiv brandexponering som är representativ för verkliga brandscenarier. Tillverkare av högkvalitativa HFFR-styrkablar väljer fyllmedelstyp baserat på kabelns temperaturklass snarare än att applicera en enda blandning över alla klassificeringar.

Vilka låga röknormer faktiskt mäter och hur testkammarens resultat översätts till verkliga evakueringsförhållanden

Den låga rökprestandan hos HFFR-kablar kvantifieras av IEC 61034, som mäter den lägsta ljustransmittansen genom rök som genereras av ett brinnande kabelprov i en standardiserad 3m × 3m × 3m sluten kammare. Testet bränner en specificerad kabellängd på ett galler vid kammargolvet samtidigt som man mäter hur mycket ljus från en fotometerstråle som blockeras av den ackumulerade röken. En minsta transmittans på 60 % är tröskeln för överensstämmelse – vilket innebär att minst 60 % av fotometerns strålintensitet når detektorn genom den rökfyllda kammaren. Kablar som producerar tung, ogenomskinlig rök som är typisk för brinnande PVC uppnår typiskt transmittanser på 5–20 %, jämfört med 60–95 % för välformulerade HFFR-konstruktioner.

Den praktiska betydelsen av detta testresultat är dess förhållande till evakueringssikten. Forskning om rökobscuration och mänsklig navigeringsprestanda i rökfyllda utrymmen har fastställt att siktavståndet i rök är proportionellt mot röklagrets utsläckningskoefficient. En transmittans på 60 % i IEC 61034-kammaren (3 meter optisk väglängd) motsvarar en extinktionskoefficient på ungefär 0,17 m⁻¹. Med denna släckningskoefficient kan de boende i byggnaden se cirka 10–15 meter genom röken med upplysta utgångsskyltar synliga vid utgångsdörrens nivåer – tillräckligt för att navigera de flesta byggnadskorridorer mot utgångar. PVC-kabelrök med 10 % transmittans i samma kammare producerar en utsläckningskoefficient över 0,75 m⁻¹, vilket minskar sikten till 2–4 meter och försämrar allvarligt utgångsnavigeringen även för byggnadsbrukare som inte är oförmögna av toxicitet.

En viktig begränsning av IEC 61034-testet som specifikationer bör förstå är att det mäter rökmängden från ett relativt litet kabelprov under en kontrollerad, lågenergiantändningskälla. Riktiga kabelrännebränder i tätt fyllda installationer genererar mycket mer rök per tidsenhet än testscenariot, och den absoluta rökvolymen skalar med mängden kabel som brinner samtidigt. Detta är anledningen till att IEC 61034-resultatet bör övervägas tillsammans med flamspridningsprestandan enligt IEC 60332-3 (grupperat kabeltest) — en kabel som producerar låg rök per längdenhet men som inte lyckas självslockna i ett gruppkabeltest kommer i slutändan att generera mer total rök än en kabel med något högre rök som självsläcker kablarnas hastighet och släcker snabbt av kablarna.

Jämför HFFR-kontrollkabelprestanda mot standard FR-PVC över nyckelparametrar

Väljer HFFR styrkablar över standard flamskyddad PVC innebär kompromisser mellan flera prestandadimensioner. Beslutet bör baseras på vilka parametrar som är kritiska för den specifika installationsmiljön snarare än på en generell preferens för ett materialsystem framför det andra.

En parameter som inte fångas upp i tabellen ovan är långsiktigt åldrande beteende. PVC-isolering innehåller mjukgörare - vanligtvis ftalatestrar eller adipatestrar - som migrerar ut ur föreningen under årtionden av användning, vilket gör att kabelmanteln och isoleringen blir allt styvare och sprödare. Denna migration av mjukningsmedel accelererar vid förhöjda temperaturer och är irreversibel; en PVC-kabel som är flexibel vid installationen kan bli allvarligt spröd efter 20 år i en varm kontrollpanel. HFFR-föreningar baserade på polyolefinhartser innehåller inga mjukgörare och upplever inte denna åldringsmekanism, vilket bibehåller sina mekaniska egenskaper under hela livslängden. För styrkablar i kritiska infrastrukturtillämpningar med designlivslängder på 25–40 år är denna åldringsskillnad en betydande faktor som gynnar HFFR-konstruktioner även i miljöer där brandprestandakrav ensamma kanske inte kräver det.

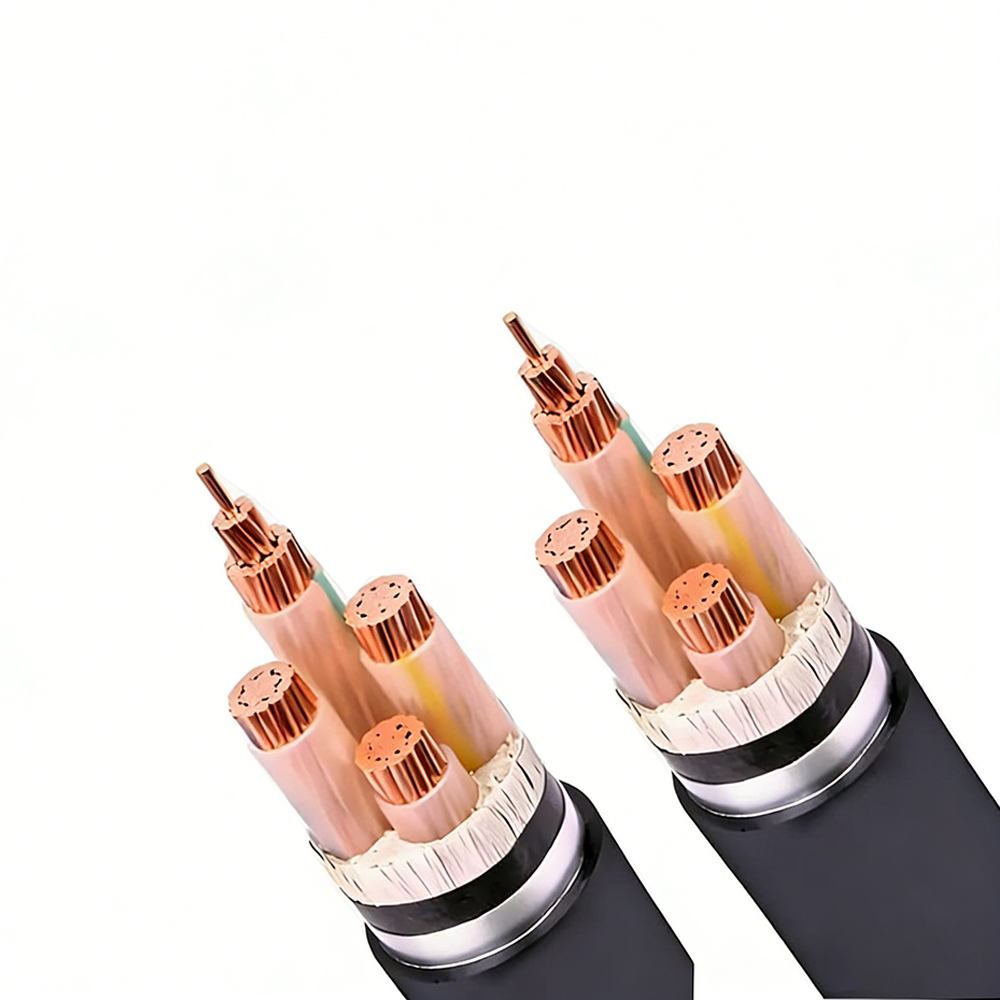

Kretsintegritet under brand: hur HFFR-kablar med brandmotstånd skiljer sig från standard LSZH

Halogenfria kablar med låg rökhalt och brandbeständiga kablar tillgodoser olika brandsäkerhetsmål och blandas ofta ihop i specifikationerna. Standard HFFR/LSZH-kablar begränsar toxiciteten och opaciteten hos förbränningsprodukter, men de garanterar inte att kabeln kommer att fortsätta att bära signal eller ström under själva branden - kabeln kommer så småningom att gå sönder när isoleringen försämras. Brandsäkra kablar (testade enligt IEC 60331) är designade för att bibehålla den elektriska kretsens integritet vid specificerade temperaturer under definierade varaktigheter, vilket gör att de system de betjänar – nödbelysning, brandlarm, rökutsugsfläktar, nödström – kan fortsätta att fungera medan byggnaden evakueras.

IEC 60331 utsätter färdiga kabelprover för direkt låga vid 750°C (IEC 60331-21 för trådar och små kablar) eller 830°C (IEC 60331-23 för kablar med större tvärsnitt) medan kabeln förblir under nominell elektrisk belastning. Kabeln måste bibehålla kontinuitet under testtiden - vanligtvis 90 eller 180 minuter - utan överslag, kortslutning eller öppen krets. För att uppnå denna prestanda krävs ett fundamentalt annorlunda isoleringssystem från standard HFFR: ett glimmertejpskikt lindat runt varje ledare eller runt kabelkärnan ger en eldfast mineralisoleringsbarriär som förblir elektriskt intakt vid flamtemperaturer där alla organiska polymermaterial för länge sedan har förbränts.

Kombinationen av brandmotstånd och halogenfri prestanda – specificerad som HFFR CWZ (kretsintegritet under brand) i vissa standarder, eller betecknad av EN 50200/EN 50362 i europeiska järnvägs- och offentliga byggnadsapplikationer – uppnås genom att integritet av glimmertejpkretsar kombineras med en yttre HFFR-mantel som begränsar förbränningsprodukter. Denna konstruktion är obligatorisk för nödkontrollkablar i sjukhus, tunnlar, höghus och offshore-plattformar enligt en rad nationella och internationella brandsäkerhetsregler. Glimmertejpskiktet tillför betydande kostnader och ökar kabeldiametern (vanligtvis 15–25 % större OD än en likvärdig standard HFFR-kabel), men det är den enda konstruktionen som uppfyller både kraven på brandproduktstoxicitet och kraven på kretsöverlevnad samtidigt.

En praktisk installationsfaktor för brandsäkra HFFR-styrkablar är att glimmertejpskiktet under isoleringen är mekaniskt ömtåligt - glimmer är ett sprött mineral som kan delamineras om kabeln böjs under sin minsta böjradie eller utsätts för stötar under installationen. Skadad glimmertejp kanske inte är synlig externt om den yttre isoleringen förblir intakt, men kretsens integritetsprestanda äventyras på skadeplatsen. Brandsäkra kablar måste hanteras med större försiktighet än vanliga styrkablar under installationen, med strikt överensstämmelse med specifikationer för minsta böjningsradie och skydd mot stötar i kabelrännan och ledningsmiljöer.

Specificering av HFFR-styrkablar för specifika industrimiljöer: Viktiga skillnader i krav

HFFR-kontrollkablar krävs inom flera industrisektorer, men de specifika prestandatröskelvärdena, teststandarderna och konstruktionskraven varierar avsevärt mellan sektorerna. En kabel som är certifierad för en sektor kanske inte uppfyller kraven från en annan även om dess materialsystem är identiskt. Följande uppdelning täcker de vanligaste sektorerna med hög efterfrågan där halogenfria kablar med låg röknivå specificeras:

Järnväg och kollektivtrafik

Järnvägstillämpningar regleras av EN 45545-2 i Europa, som klassificerar kablar i risknivåer (HL1, HL2, HL3) baserat på brandrisken på installationsplatsen — HL3 gäller kablar i områden där passagerare finns och evakuering är svår, till exempel underjordisk järnväg. EN 45545-2 specificerar gränsvärden för värmeavgivningshastighet (mätt med konkalorimeter enligt ISO 5660), flamspridning, rökproduktion och toxicitetsindex samtidigt, och tröskelvärdena är betydligt strängare än IEC 60332/60754/61034-serien som används i byggnadsapplikationer. I synnerhet måste toxicitetsindexet (mätt med NF X70-100- eller FTIR-metoderna) vara under definierade gränser för flera förbränningsgasarter — CO, HCN, HF, SO₂, NOₓ och andra — inte bara mätningen av bulksyragas enligt IEC 60754. En kabel som uppfyller kraven för byggnadsstandard 54 HL5 för EN 54 HL5 kan misslyckas. toxicitetsindex.

Marine och Offshore

Offshoreplattformar och kommersiella fartyg tillämpar IEC 60092-359 (marinkablar, halogenfri) i kombination med IEC 60331 brandmotståndskrav. Marina installationer lägger till ett krav på havsvattenbeständighet som inte finns i byggnads- eller järnvägsspecifikationer: kabelmanteln måste bibehålla sin mekaniska integritet efter nedsänkning och får inte svälla eller delaminera när den utsätts för saltvatten - relevant för kablar som dras genom våta områden eller på utsatta däck. Dessutom specificerar IMO-resolution MSC.61(67) (FTP-kod) ytflamspridning och rökdensitetstester utförda under specifika luftflödes- och värmeexponeringsförhållanden som är representativa för bränder i fartygsutrymmen, som skiljer sig från stillaluftsförhållandena i IEC 61034 röktestet. En kabel som är kompatibel med IEC 61034 uppfyller inte automatiskt IMO FTP Code Annex 1 eller 2 röktester utan separat verifiering.

Industriell automation och intelligent tillverkning

I industriella automationsmiljöer specificeras HFFR-styrkablar alltmer inte för att lokala brandföreskrifter kräver dem utan på grund av kostnadsekonomin för sanering efter brand. En brand som involverar vanliga PVC-kablar i en modern automationsanläggning – där kontrollpaneler, servodrivenheter, PLC:er och HMI-utrustning står för investeringar för miljontals euro – släpper ut tillräckligt med HCl för att korrodera elektroniska enheter i hela byggnadens klimatskal, inte bara det område som direkt påverkas av lågor. Korrosionen kanske inte visar sig som omedelbara fel utan framstår som progressiv anslutningsförsämring, PCB-spårkorrosion och kontaktresistans ökar under 6–18 månader efter brandhändelsen. Att byta ut eller rengöra HCl-förorenad elektronisk utrustning i en stor automatiserad anläggning kan kosta 10–50 gånger värdet av de kablar som brann. Detta ekonomiska argument driver frivillig användning av HFFR-styrkablar i intelligenta tillverkningsanläggningar där det inte finns några obligatoriska kodkrav, och det är grunden för att inkludera HFFR-kabelspecifikationer i försäkringsriskbedömningar för högvärdiga elektroniska tillverkningsanläggningar.

Lågtemperaturinstallation av HFFR-styrkablar: risker och konditioneringskrav

Ett av de mest konsekventa fältfelssätten för HFFR-kontrollkablar är isolationssprickor under installation i kalla miljöer, orsakad av den minskade brottförlängningen av HFFR-föreningar med hög fyllnadsmedelsbelastning vid låga temperaturer. Medan standard PVC-kablar bibehåller användbar flexibilitet ner till –20°C eller lägre på grund av sitt mjukgörareinnehåll, blir många HFFR-formuleringar märkbart styvare under 0°C och kan spricka om de böjs eller rullas upp under –5°C till –10°C utan försiktighetsåtgärder. Detta är särskilt problematiskt i utomhusinstallationsprojekt under vintermånaderna och i kylanläggningar där kablar måste dras vid eller under 0°C omgivningstemperatur.

Lågtemperaturprestandan hos en HFFR-kabel kännetecknas av kallböjningstestet (IEC 60811-504) och kallslagstestet (IEC 60811-506). Kallböjningstestet lindar kabeln runt en dorn med specificerad diameter vid en definierad låg temperatur och kontrollerar sprickbildning; kallslagstestet tappar en tyngd hammare på en kabelsektion vid låg temperatur och undersöker isoleringen för sprickor. Dessa tester utförs vid den temperatur som anges i kabelspecifikationen – vanligtvis –15°C, –20°C eller –25°C beroende på sammansättningens sammansättning. Att klara kallböjningstestet vid –20°C betyder dock inte att kabeln kan hanteras fritt och dras vid –20°C på plats: testet tillämpar en kontrollerad böj med en definierad radie och hastighet, medan installationen på plats involverar upprepad böjning, dragning runt hörn och rullning som genererar spänningskoncentrationer som testet inte replikerar.

Den mest effektiva begränsningen för kallväderinstallation av HFFR-styrkablar är termisk konditionering: förvaring av kabelrullar i ett uppvärmt utrymme vid minst 15°C i minst 24 timmar innan installation i kalla miljöer. Den termiska massan av en hel kabelrulle innebär att spolens kärna kan förbli kall i flera timmar efter att de yttre lagren har värmts upp, så konditioneringstiden bör baseras på rullens storlek – små rullar (under 50 kg) kan konditioneras tillräckligt på 12 timmar, medan stora trummor (över 300 kg) kan kräva 48–72 timmars konditionering. Under installation i kalla förhållanden bör den utrullade kabeln installeras omedelbart i stället för att lämnas på marken där den kommer att svalna igen, och böjning vid temperaturer under blandningens nominella kallböjningstemperatur bör undvikas genom att dra kabeln i raka sträckor så mycket som möjligt tills den når sitt slutliga läge. Tillverkare av högkvalitativa HFFR-kablar publicerar i allt högre grad specifika kallinstallationsanvisningar vid sidan av sina tekniska standarddatablad, och inser att korrekt installationsprocedur är en del av produktens prestandaspecifikation.

Hur HFFR-kontrollkabelcertifiering ska verifieras och vilken dokumentation som ska begäras

De halogenfria och rökfattiga påståendena på HFFR-kontrollkablar är självdeklarationer såvida de inte stöds av testrapporter från tredje part från ackrediterade laboratorier. Till skillnad från vissa elsäkerhetscertifieringar som kräver löpande fabriksövervakning och omtestning av produkter, erhålls HFFR brandprestandacertifiering ofta en gång för en referenskonstruktion och tillämpas sedan på hela sortimentet av kabelkonstruktioner gjorda med nominellt samma blandning. Denna praxis skapar ett meningsfullt verifieringsgap: sammansättningens sammansättning kan vara identisk i alla konstruktioner, men kabelns totala brandprestanda beror också på mantelns väggtjocklek, den totala polymermassan per meter (som bestämmer den totala bränslebelastningen och därmed rökutvecklingen) och strängningsgeometrin (som påverkar hur lätt luft når kabelkärnan under förbränning). En testrapport för en konstruktion med 4 kärnor på 1,5 mm² validerar inte automatiskt brandprestandan hos en konstruktion med 12 kärnor på 2,5 mm² i samma kabelfamilj.

Vid upphandling av HFFR-styrkablar för projekt med formella brandsäkerhetskrav bör följande dokumentation begäras in och verifieras innan material tas emot på plats:

• IEC 60754-1 och -2 testrapporter: Bekräftelse av halogenhalten under tröskelvärdena (pH >4,3 och konduktivitet <10 μS/mm för IEC 60754-2) för den specifika isolerings- och mantelblandningen som används. Rapporten bör identifiera laboratoriet, testdatumet och den specifika materialsammansättningsbeteckningen som testats – inte bara kabeltypbeteckningen.
• IEC 61034-2 rökdensitetstestrapport: Bekräftar ≥60 % transmittans för en kabelkonstruktion med jämförbar total polymermassa per meter med den konstruktion som köps. Om den beställda kabeln har betydligt mer polymermassa per meter (fler kärnor, tjockare mantel) än den testade konstruktionen, kan den faktiska rökprestandan vara sämre än vad testresultatet indikerar.
• IEC 60332-3 grupperad flamspridningsrapport: Ange vilken kategori (A, B, C eller D) den testade konstruktionen uppfyller och den installerade kabelvolymen per meter som användes i testet. Kategori A (7 liter/m) är den mest krävande och mest relevanta för tätt fyllda kabelrännor i industriella styrtillämpningar.
• Materialspårbarhetsförklaring: En försäkran från tillverkaren att den specifika produktionssatsen som levererades tillverkades med samma sammansättningsformuleringar som de som användes för certifieringstesterna, inklusive sammansatta batchnummer där krav på projektkvalitetsdokumentation kräver denna nivå av spårbarhet.
• RoHS-överensstämmelsedeklaration: Bekräftelse av att kabelmaterialen – inklusive alla mjukgörare, stabiliseringsmedel, pigment och processhjälpmedel i HFFR-föreningen – överensstämmer med EU-direktivet 2011/65/EU ämnesrestriktioner. Vissa HFFR-föreningar använder processhjälpmedel eller stabilisatorer som innehåller begränsade ftalater; RoHS-överensstämmelse för HFFR-kablar är inte automatisk och måste verifieras oberoende av halogenfri-deklarationen.

För projekt som regleras av specifika regionala eller sektorsstandarder — EN 45545-2 för järnväg, IEC 60092-359 för marin, eller nationella byggnormer som hänvisar till CPR (Construction Products Regulation) prestandaklassificeringar i Europa — måste den tillämpliga standardens specifika testrapporter erhållas separat från den generiska IEC 60332/60332/60332/60754 som gränsvärde för testmetoder, 61034 och gränsvärde för testmetoder, standarder på ett sätt som gör antaganden om överensstämmelse över standarder opålitliga.
