Omfattande introduktion till platta kablar

I. Definition och kärnegenskaper
Plattkablar är kablar med ledare anordnade parallellt i en platt struktur, vanligtvis med ett förhållande mellan bredd och tjocklek som är större än 4:1. Denna unika design ger tydliga fördelar i applikationer med begränsat utrymme.

Kärnegenskaper:

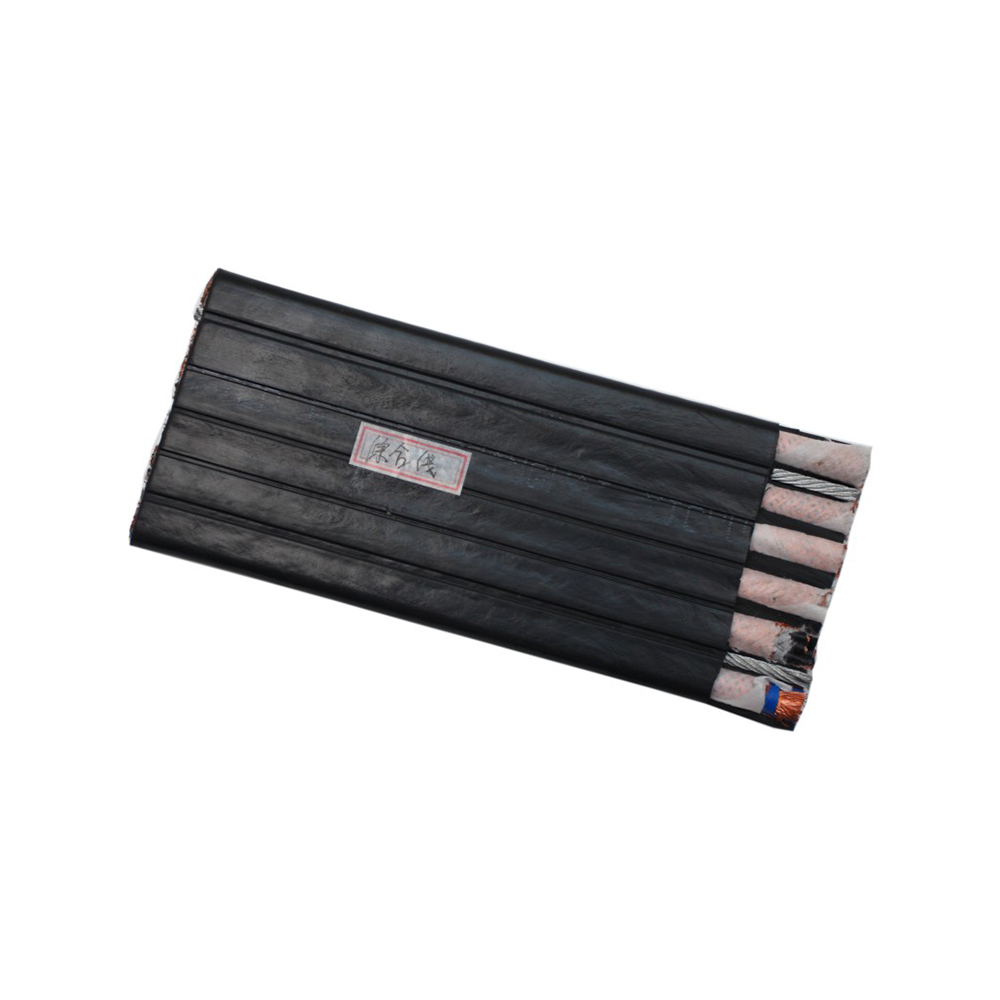

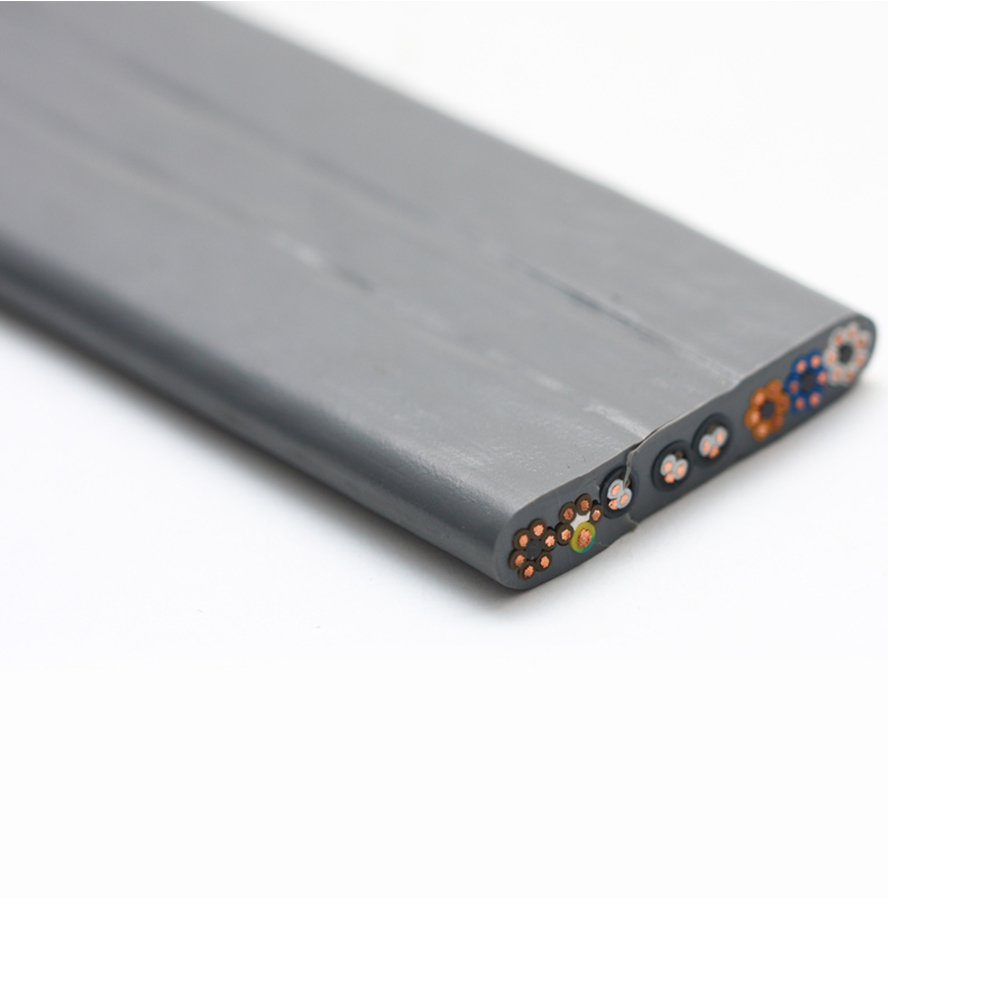

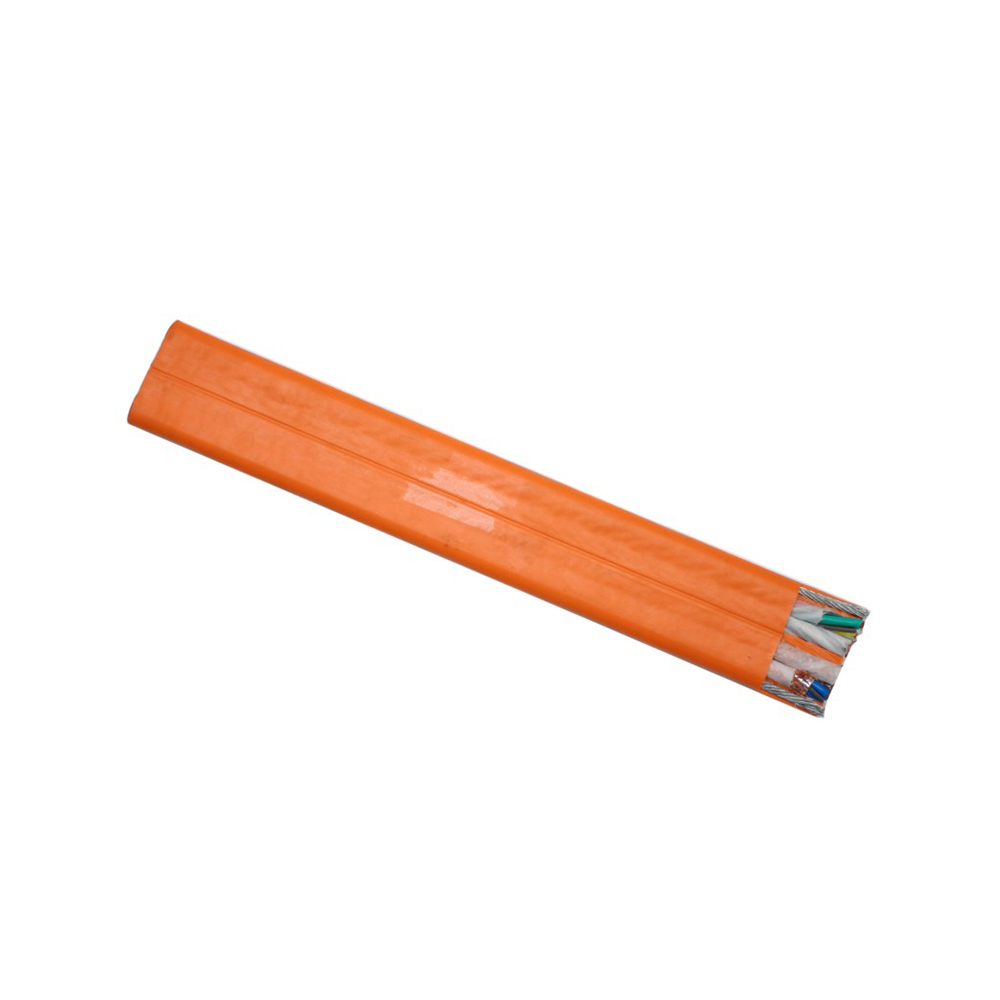

Platt struktur: Alla ledare är anordnade parallellt inom samma plan, med avsevärt reducerad tjocklek jämfört med runda kablar.
Högt utrymmesutnyttjande: Kan installeras tätt mot ytor, vilket sparar installationsutrymme.
Utmärkt flexibilitet: Kan böjas i tvärsnittsriktningen med en liten böjradie.
Enkel installation: Ledarna är i linje med anslutningsstiften utan att de behöver vridas.
Bra värmeavledning: Den platta strukturen ökar ytan för värmeavledning.

II. Huvudtyper och tillämpningsscenarier
Interna anslutningar i elektroniska enheter: Signalöverföring i enheter som datormoderkort, skrivare och skannrar.
Anslutningar för medicinsk utrustning: Kompakt kabeldragning inuti monitorer, ultraljudsapparater och röntgenapparater.
Automationsutrustning: Anslutningar för rörliga delar i robotar, CNC-maskiner och halvledarutrustning.
Transport: Kablage för bilar, flygelektronik och interna ledningar i järnvägsfordon.
Hushållsapparater: Kontrollpanelanslutningar i tvättmaskiner, luftkonditionering, kylskåp, etc.
LED-belysningssystem: Anslutningar för ljuslister och interna ledningar i reklamljuslådor.
Test- och mätutrustning: Sondanslutningar och högdensitetssignalöverföring inuti instrument.

III. Viktiga produktionsprocesskontroller
Ledarförberedelse: Använder raffinerad koppar eller kopparlegeringar, med ledare i runda eller platta rektangulära former. För högfrekvensapplikationer genomgår ledare förtenning eller silverplätering.
Isoleringsbehandling: Material inkluderar PVC, PET, PI eller fluorplast. Isoleringstjocklekens enhetlighet kontrolleras inom ±0,01 mm.
Parallellt arrangemang: Precisionsstyrhjul arrangerar isolerade kärnor parallellt, med avståndstolerans kontrollerad inom ±0,05 mm.
Limning och fixering: Parallella kärnor fixeras till en enhetlig struktur genom värmepressning eller limning. Vidhäftningsstyrka säkerställer ingen delaminering under användning.
Avskärmningsbehandling: Avskärmningsskikt av aluminiumfolie eller kopparnät läggs till vid behov, med täckning över 95 %.
Ytterhölje: Extruderad PVC-, polyuretan- eller silikongummihölje med jämn tjocklek och släta kanter.
Kvalitetskontroll: 100 % ledningstestning och isolering tål spänningstestning. Högfrekvenskablar genomgår också karakteristiska impedanstest.

IV. Detaljerade kärnfördelar
Utrymmesbesparande fördel: Den platta strukturen gör att flera ledare kan arrangeras i utrymme med begränsad tjocklek, vilket förbättrar utrymmesutnyttjandet med 30%-50% jämfört med runda kablar.
Bekväm installationsfördel: Parallella ledare riktas enkelt in med kontakter, vilket minskar installationstiden. Kan fixeras direkt med tejp eller clips, vilket eliminerar behovet av specialfixturer.
Flexibilitet och hållbarhet Fördel: Tål upprepad böjning, med en minsta böjradie upp till 5 gånger tjockleken. Specialdesignade platta kablar kan uppnå en böjlivslängd som överstiger 1 miljon cykler.
Elektrisk prestandafördel: Den parallella strukturen minskar ledarinduktansen, vilket gynnar högfrekvent signalöverföring. Konsekvent ledaravstånd säkerställer stabil karakteristisk impedans.
Värmeavledningsfördel: Den platta strukturen ökar ytan för värmeavledning, vilket tillåter högre strömbelastningar. Strömförande kapacitet är 10%-20% högre än runda kablar med samma tvärsnittsarea.
Kostnadseffektivitetsfördel: Lägre totala kostnader på grund av sparat installationsutrymme och tid. Högt materialutnyttjande och minimalt produktionsspill.
Tillförlitlighetsfördel: Stabil struktur minskar risken för relativ förskjutning mellan ledarna. Jämn spänningsfördelning på isoleringsskiktet minskar risken för partiell urladdning.
Standardiseringsfördel: Uppfyller internationella standarder som UL, CSA och VDE. Vissa modeller följer branschspecifika specifikationer.

VI. Tekniska innovationsanvisningar
Ultratunn utveckling: Utveckling av ultratunna platta kablar med tjocklekar under 0,5 mm för att möta behoven hos bärbara enheter.
High-Density Integration: Integration av ström, signaler, optiska fibrer och andra överföringsmedia i en enda platt kabel.
Flexibel kretsintegration: Kombinera platta kablar med flexibla tryckta kretsar för att uppnå mer komplexa anslutningsfunktioner.
Användning av miljövänligt material: Användning av återvinningsbara, biologiskt nedbrytbara och miljövänliga isoleringsmaterial.
Smarta platta kablar: Integrering av sensorer för realtidsövervakning av temperatur, belastning och andra parametrar.

Platta kablar spelar en oersättlig roll i applikationer med begränsad utrymme och hög täthet på grund av deras unika strukturella fördelar. När elektroniska enheter fortsätter att utvecklas mot miniatyrisering och lättviktsdesign, kommer applikationsomfånget för platta kablar att utökas ytterligare och tekniska krav kommer att fortsätta att öka. Att välja rätt platt kabel kräver omfattande överväganden av elektrisk prestanda, mekaniska egenskaper, miljöanpassning, installationskrav och andra faktorer.
