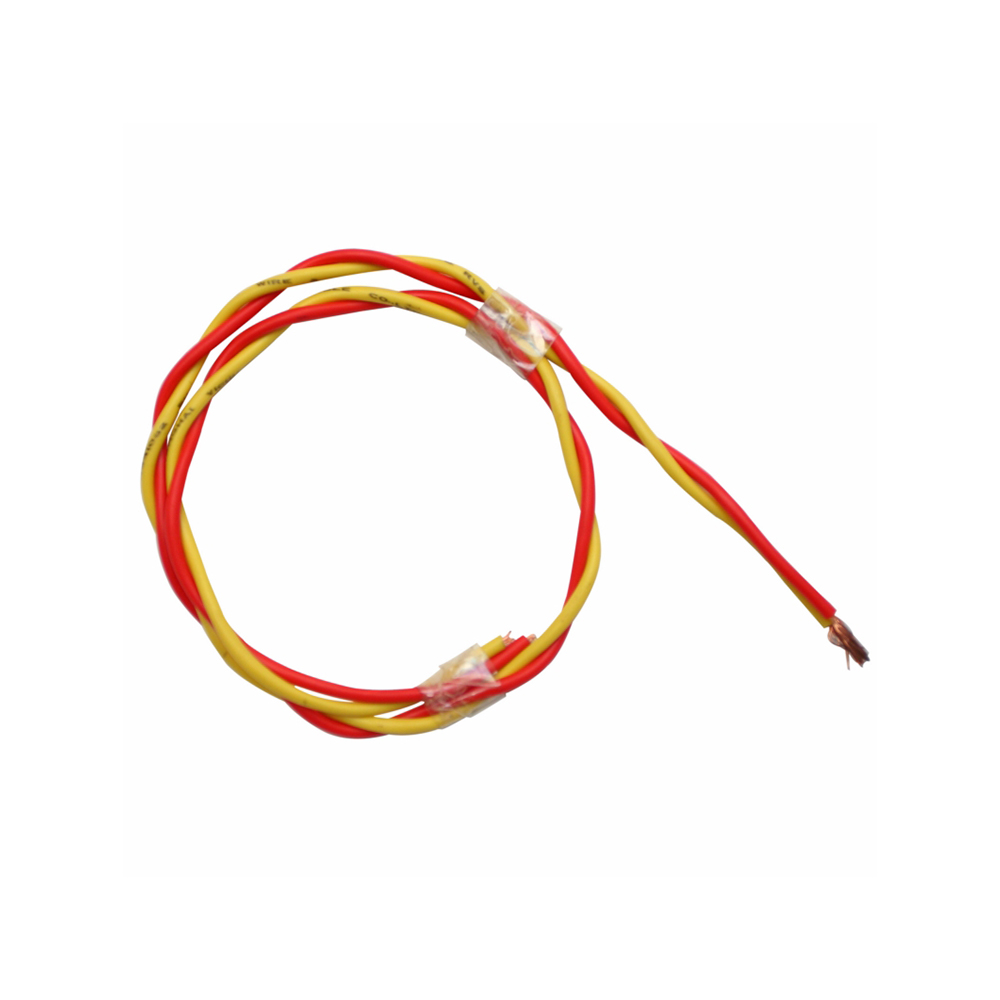

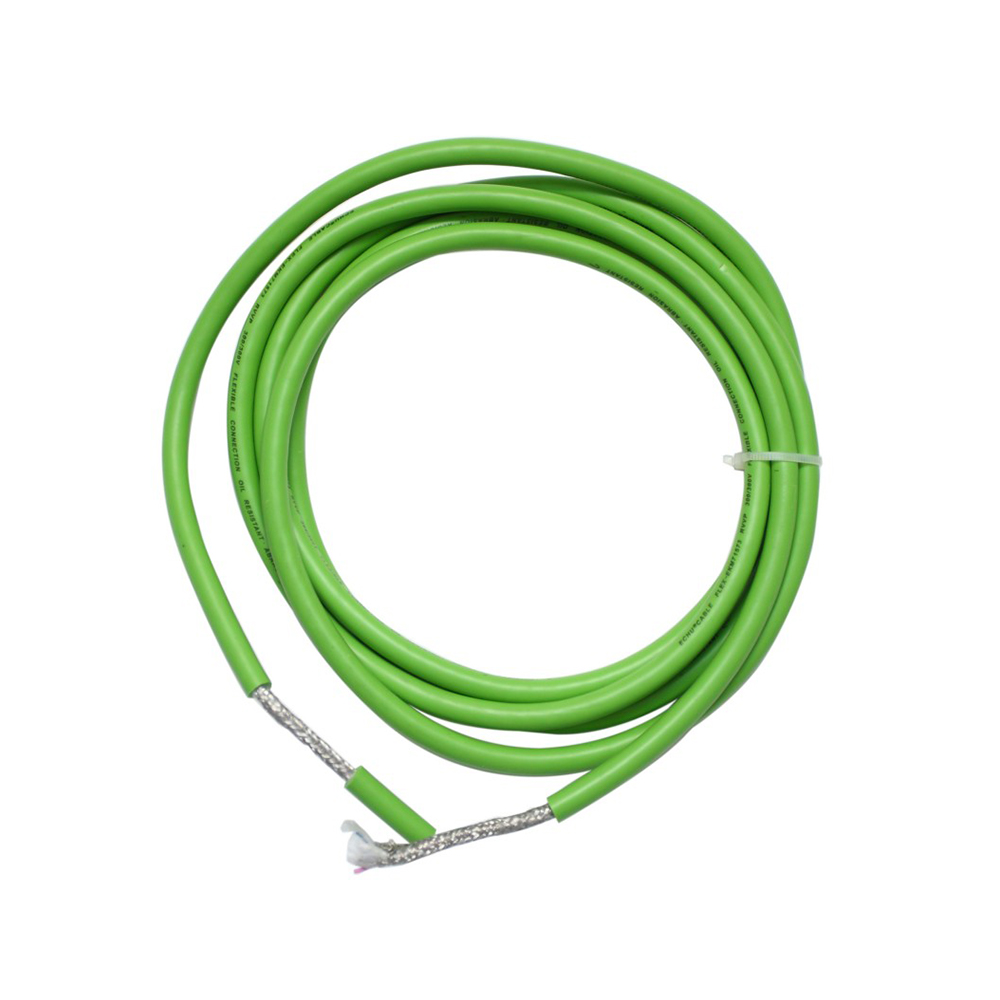

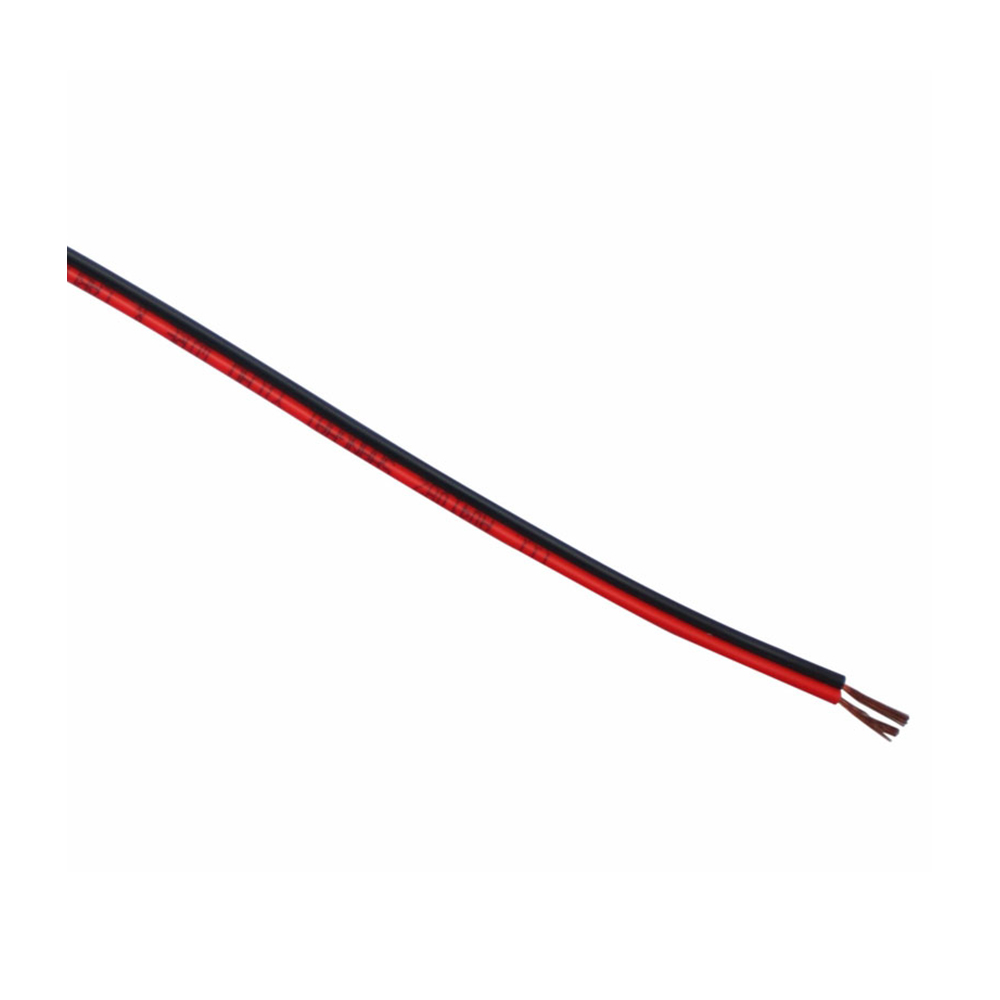

JQR-246P PVC-robotkabel, hel kopparskärmning

Signalintegritetssäkring:
Den skiktade skärmningsdesignen isolerar effektivt överhörning mellan kraftledningar och känsliga styr-/signalledningar, vilket förhindrar högfrekvent brus från servodrivenheter från att påverka kodaråterkoppling eller busskommunikation, vilket minskar felfrekvensen.
Ekonomisk dynamisk hållbarhet:
Samtidigt som den ger bra avskärmning, bibehåller den den höga kostnadseffektiviteten och miljontals böjningscyklerna för PVC-robotkablar, vilket uppfyller hållfasthetskraven för de flesta industriella automationsscenarier.
Grundläggande miljöskydd:
PVC-höljet erbjuder grundläggande skydd mot olja, fett, kylvätska och fukt, vilket uppfyller behoven i allmänna industriella miljöer.
Användningsomfång: Används för tillförlitlig överföring av blandad effekt och känsliga signaler i allmän industriell automationsutrustning där viss elektromagnetisk störning förekommer och kabeln måste motstå mellan-till-högfrekvent fram- och återgående rörelse.
JQR-246P PVC-robotkabelfördelar
Fullt kopparflätat skärmskikt: Använder flätad skärmning av förtent koppartråd med hög densitet med ≥85 % täckning, vilket effektivt undertrycker elektromagnetiska störningar och säkerställer stabil överföring av robotstyrsignaler.
Mycket flexibel dynamisk design: Fintrådiga syrefria kopparledare kombinerat med PVC-elastomerhölje uppnår en minsta böjningsradie på 5 gånger den yttre diametern, lämplig för högfrekventa scenarier i robotfogar.
Vridnings- och slitstark struktur: Optimerad kabelkärnatrådningsstigning och rivbeständig mantelformel tål upprepade vridningar och friktion i robotkabelhållarsystem.
Oljebeständighet och miljöanpassningsförmåga: PVC-mantel är resistent mot olja, svaga syror och alkalier, vilket gör den lämplig för komplexa industriella miljöer som biltillverkning och elektronisk montering.
Säker och pålitlig certifiering: UL/CE-certifierad, med flamskydd som uppfyller IEC 60332-standarderna, uppfyller säkerhetskraven för automatiserad utrustning.

Produktförsäljningsargument
Specialkabel för industriella robotar: Tillhandahåller integrerade transmissionslösningar för kraft, signaler och kontroll i automatiserad utrustning som sexaxliga robotar och SCARA-robotar.
Anti-interferenssignalsäkring: Full kopparskärmningsdesign säkerställer stabil och distorsionsfri överföring av servomotorkodarsignaler och busskommunikation i starka elektromagnetiska miljöer.
Långcykel dynamisk livslängd: Klarar 10 miljoner kabelhållares böjningstester, lämpligt för högintensiva kontinuerliga driftscenarier som fordonssvetsning och materialhantering.
Ekonomisk robotkabel: Optimerar kostnaden samtidigt som den uppfyller dynamiska prestandakrav, vilket ger ett kostnadseffektivt val för små och medelstora automationsprojekt.
Snabbbyteskompatibilitet: Standardiserad ytterdiameter och gränssnittsdesign, kompatibel med kabelkanaler och kontakter från vanliga robotmärken, vilket minskar underhållsstopp.

Ledare: Fin syrefri koppartråd (klass 5 eller 6), speciellt tvinnad. Tvärsnittsområde: 0,25 mm² till 16 mm² (vanligt).
Isolering: Special flexibel PVC eller elastomer, färgkodad.
Kärnstruktur: Integrering med flera kärnor (t.ex. 4, 8, 12, 19 kärnor, etc.), inklusive:
• Kraftledningar
• Styr-/signalledningar (vanligtvis tvinnade par för att minska intern överhörning)
• Buss-/återkopplingslinjer (t.ex. kodarpar)
Innerhölje/fyllning: Flexibel PVC eller fyllnadsbomull, säkrar kärnorna och minskar inre friktion.
Skärmningsstruktur (kärnfunktion): Full kopparskärmning:
1. Parskärmning: Kritiska signalpar (t.ex. kodare, kommunikationsbussar) kan använda oberoende aluminiumfolieskärmning.
2. Övergripande skärmning: Flätat nät av förtent koppar med hög densitet, täckning ≥80 %, vilket ger omfattande elektromagnetisk skärmning och tillförlitlig jordning.
Ytterhölje: Modifierad polyvinylklorid, med god flexibilitet, nötningsbeständighet, oljebeständighet (IEC 60811-2-1) och UV-beständighet. Vanligtvis grå eller svart.
Märkspänning: 300/500V eller 0,6/1kV.
Testspänning: 1500V till 3000V (50Hz, 1 minut).
Långtidsdriftstemperatur: Mobil: -5°C till 70°C; Fast: -15°C till 70°C.
Minsta böjradie: Mobil installation (i kabelhållare): 7,5 × D till 10 × D (D: kabelns ytterdiameter).
Böjlivslängd: >2 miljoner till 5 miljoner fram- och återgående rörelser i kabelhållare.
Torsionsprestanda: Klarar kontinuerlig vridning på ±180°/meter.
Flamskyddsmedelsklassificering: Uppfyller IEC 60332-1-2.
