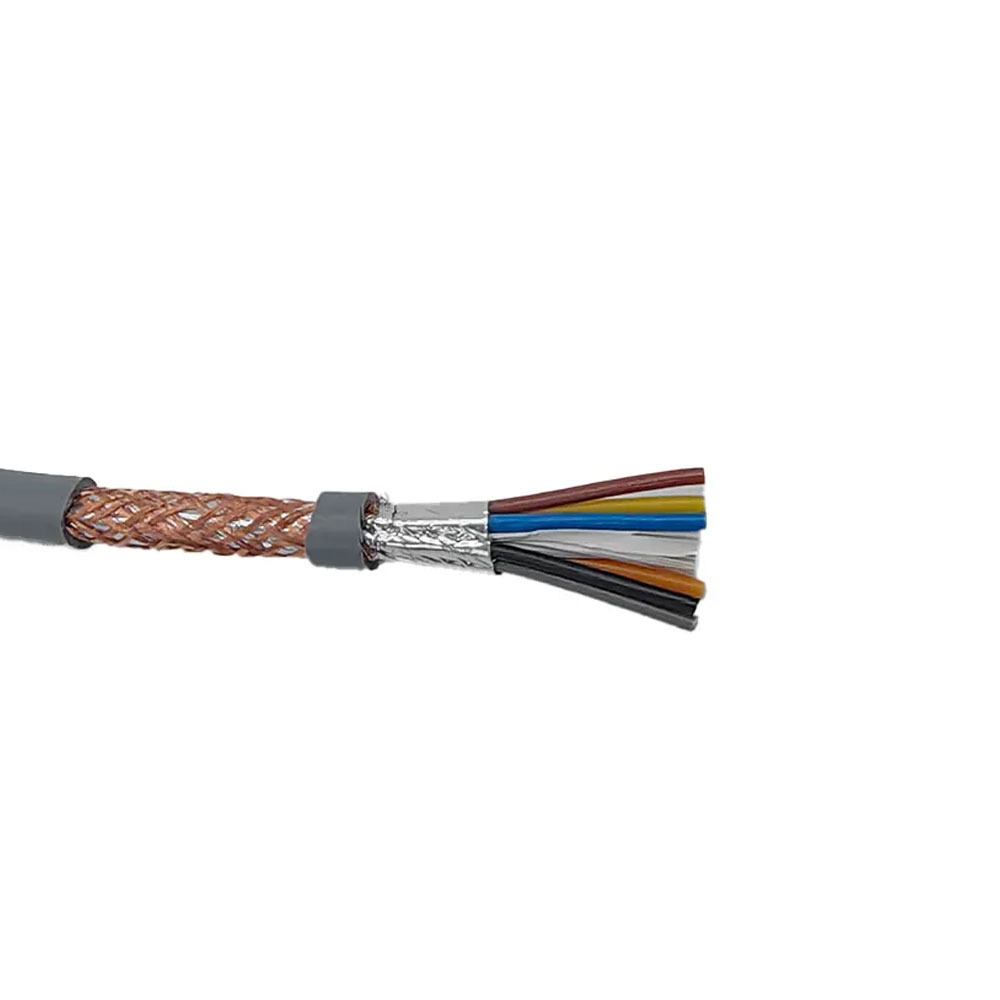

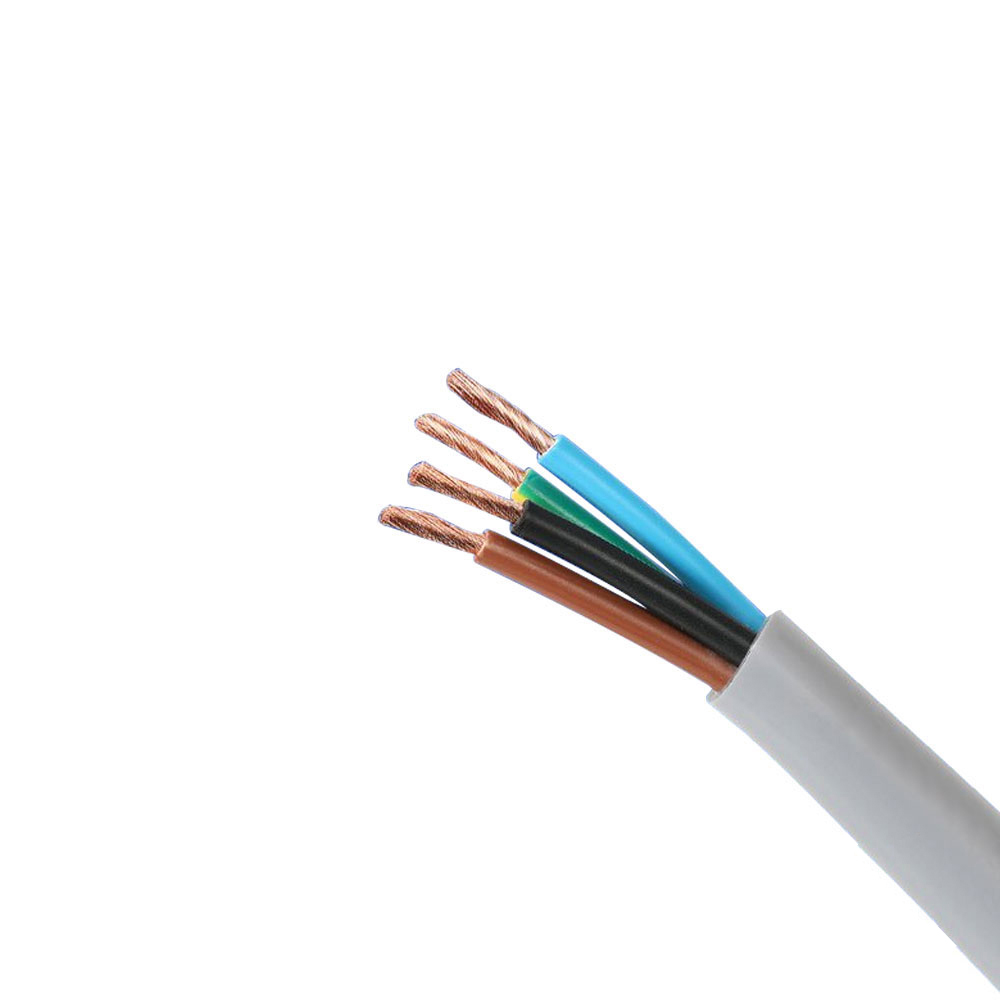

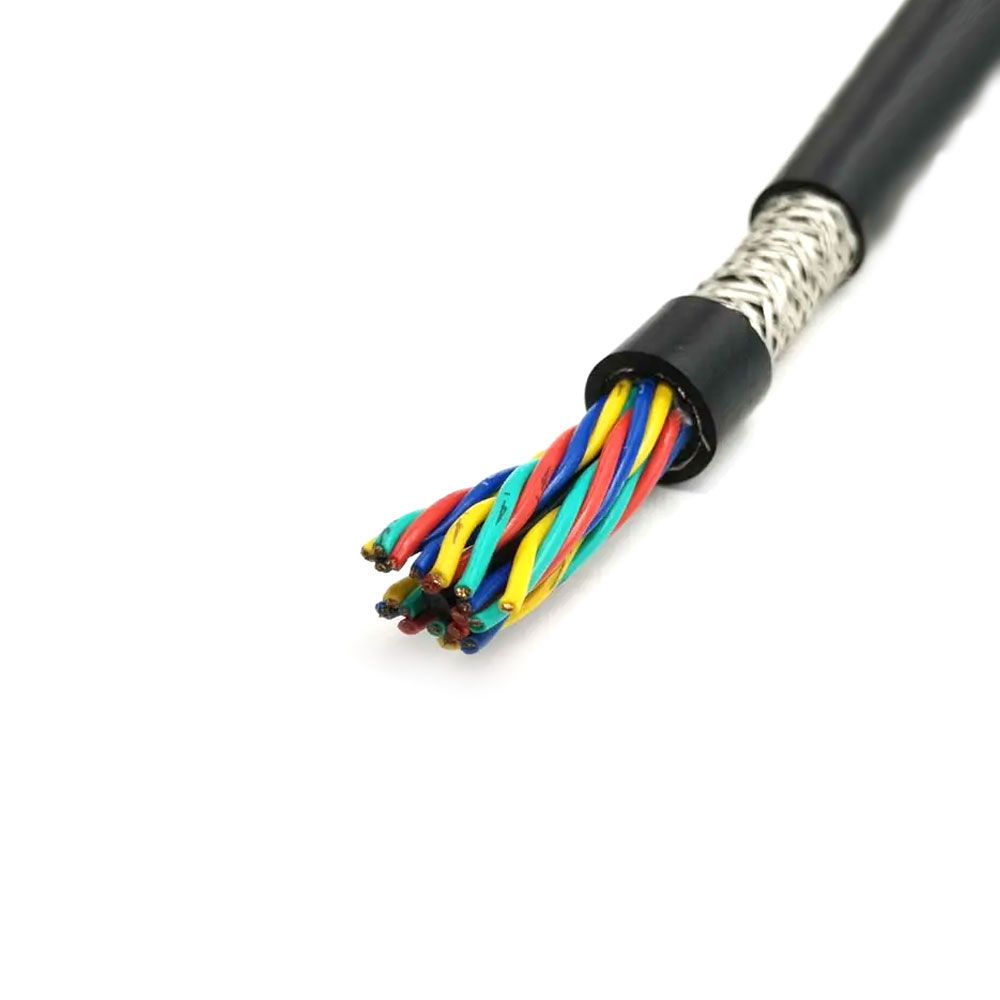

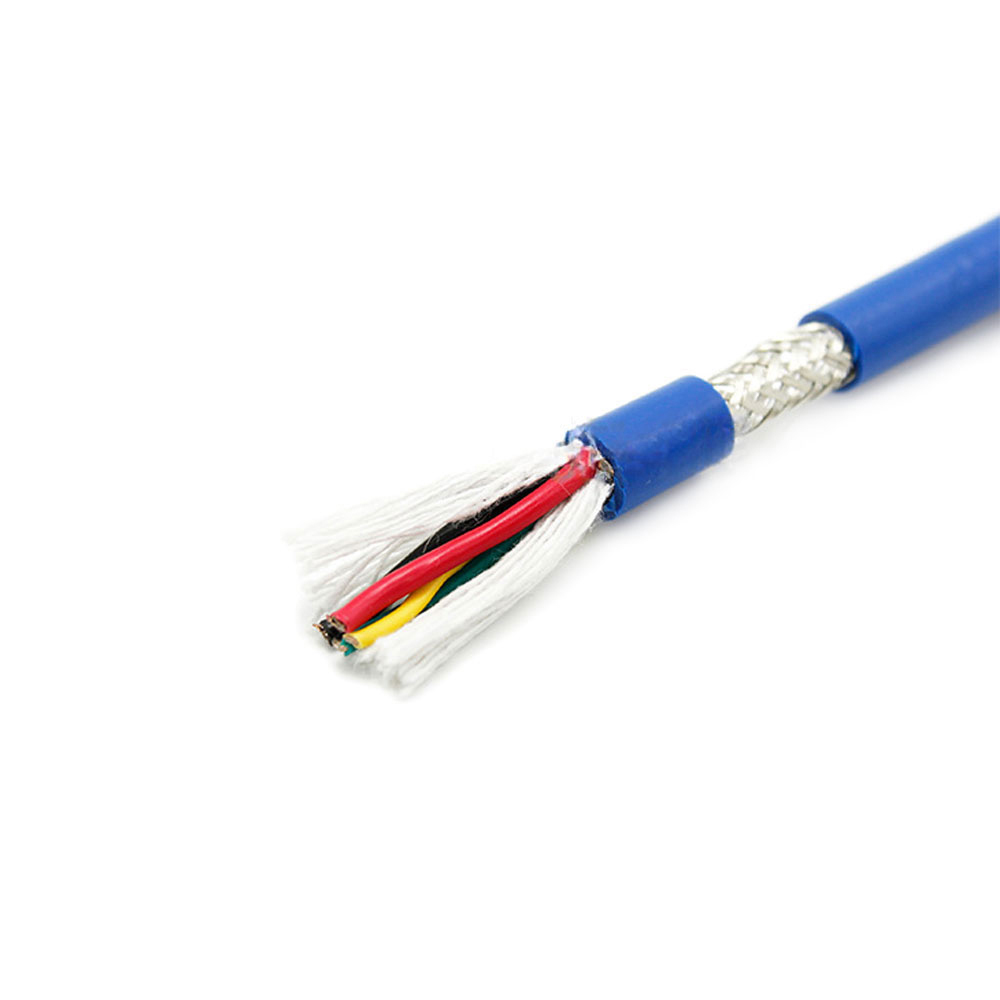

UL2501 Effektiv anti-interferens UL-certifierad kabel

UL2501 Fördelar
Flexibel enkelkärnig skärmningsdesign: Kan användas individuellt eller kombineras i flera kablar för att möta olika krav på signalslingor
Mycket flexibel och lätt att koppla: Fintrådig mjuk ledare kombinerad med PVC-mantel, lämplig för scenarier med begränsad utrymme
Effektiv skärmning mot störningar: Aluminiumfolieskärmning undertrycker effektivt elektromagnetiska störningar och säkerställer signalens renhet
Dubbel U.S.-Kanada-certifiering: klarar samtidigt UL- och cUL-certifiering, vilket ger tillgång till den nordamerikanska marknaden
Utmärkt kostnadseffektivitet: Betydande prisfördel bland skärmade ledningar med en kärna, lämplig för bulkanskaffning

UL2501 Försäljningsargument
Standard enkelkärnig skärmad tråd för Nordamerika: Används i stor utsträckning för enpunktssignalöverföring i instrument, mätare och industriell kontrollutrustning på de amerikanska och kanadensiska marknaderna
Dubbelcertifierad enkelkärnig kabel: UL cUL-certifiering stöder snabbt inträde i den nordamerikanska leveranskedjan för precisionsutrustning
Plug-and-Play Single-Point Solution: Kompatibel med enkelkärniga kontakter som BNC och RCA, vilket förenklar högfrekventa signalledningar
Ekonomiskt val av enpunktsskärmning: Ger lågkostnadssignalledningar för testutrustning och ljudutrustning som exporteras till Nordamerika
Flexibla specifikationer och snabb leverans: Stöder AWG 30–20-anpassning, fullt färgomfång, stöder snabb respons i små partier

UL2501 Tillämpningsomfång
Signalanslutningar för testinstrument: Oscilloskopsondledningar, signalgeneratorutgångskablar, datainsamlingstrådar
Intern ledning för ljudutrustning: förstärkare in-/utgångskablar, mixersignalledningar, anslutningskablar för inspelningsutrustning
Sensorledningar för medicinsk utrustning: Sensorledningar för livsövervakningsutrustning, signalledningar för medicinska avbildningsenheter
Enpunktssignaler för industriell styrutrustning: analoga PLC-ingångsledningar, temperatursensorskärmade ledningar, anslutningskablar för trycktransmitter
RF-hjälp för kommunikationsutrustning: kalibreringsledningar för basstationsantenn, ledningar för testanslutningar för RF-moduler
Efterlevnadscertifikat: UL

Ledare: Tenten glödgat koppar, finsträngad struktur.
Nyckelkabelpar: Ett tvinnat par för USB 2.0 (D /D-), två skärmade tvinnade par för USB 3.0 (SSTX /-, SSRX /-), tillsammans med ström- och jordkablar.
Isoleringsmaterial: Högdensitetspolyeten eller skummad polyeten, används för att uppnå 90Ω differentialimpedans.
Trådparstruktur: Fyra differentialpar:
1. USB 2.0 differentialpar: Oskärmat eller lätt skärmat.
2. USB 3.0 SuperSpeed ​​TX differentialpar: Oberoende avskärmat.
3. USB 3.0 SuperSpeed ​​RX differentialpar: Oberoende avskärmat.
4. Strömkabelpar: VBUS och GND, vanligtvis tjockare.
Skiktad skärmning: Flerskikts skärmningsstruktur:
• Varje SuperSpeed differentialpar har oberoende aluminiumfolieskärmning.
• Den övergripande strukturen använder skärmning av flätat kopparnät (vanligtvis ≥65 % täckning).
Hölje: Polyvinylklorid (PVC) eller flamskyddad polyolefin, med strikta ytterdiametergränser för att säkerställa kompatibilitet med vanliga USB-A/B-kontakter.
Karakteristisk impedans: Differentialimpedans: 90Ω ±15% (för SuperSpeed-par), vilket är avgörande för att säkerställa 5 Gbps höghastighetssignalintegritet.
Märkspänning: 30V DC (VBUS-strömkabel).
Långtidsdriftstemperatur: 60°C till 80°C (vanligt).
Dataöverföringshastighet: USB 3.0: 5 Gbps (SuperSpeed); USB 2.0: 480 Mbps (höghastighet), bakåtkompatibel.
Maximal längd: Rekommenderad ≤3 meter (typisk längd för att garantera prestanda under USB 3.0-specifikationer).
DC-resistans: Strikta krav på VBUS- och GND-ledare för att säkerställa tillräcklig kraftleveranskapacitet (t.ex. 900mA @ 5V).
